外测超声波液位计

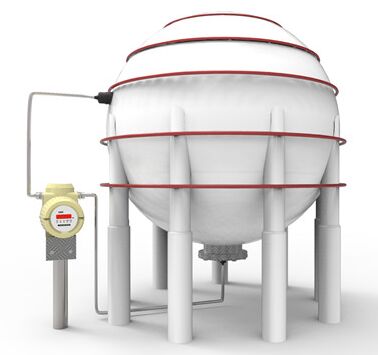

产品名称:外测超声波液位计

产品型号:KM-LC

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:外测超声波液位计探头安装位置选择的原则为:探头尽量远离进、出液口(特别是要远离进液口、越远越好)。

外测超声波液位计产品概述
外测超声波液位计是我公司研发的一项新技术、新产品,液位测量采用了传感器外贴、与被测液体非接触的测量方式,是液位测量史上的一项重大革新。外测超声波液位计可在罐外连续测量液位,对罐体不开孔、安装可不停产,特别适合老产品的更新换代。外测超声波液位计特别适合密闭容器内的各种有毒物质、强酸、强碱及各种纯净液体的液位进行精确测量,仪表采用隔爆设计,可在需要防爆的场合应用。

外测超声波液位计安装指南
仪表箱的安装

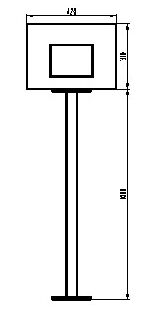

仪表箱的安装示意图
 外测超声波液位计仪表箱安装示意图
仪表箱的安装要求
1、仪表箱应装在阴凉处,背向阳光的地方,因为液位计主机的显示屏不能受到阳光长时间的照射;
2、使用于气温比较低的地区(温度低于-20℃),建议增加保温措施(给仪表箱增加保温层或伴热装置),防止温度过低影响液位计的使用;
3、仪表探头线的标配长度为8米,因此注意保证仪表箱与探头位置之间的适当距离;
4、仪表箱基座上有4个孔,可通过膨胀螺栓将其固定在地面上(冲击钻选用M12的钻头);用户可根据工作现场情况而定。
超声波探头的安装
一般安装要求

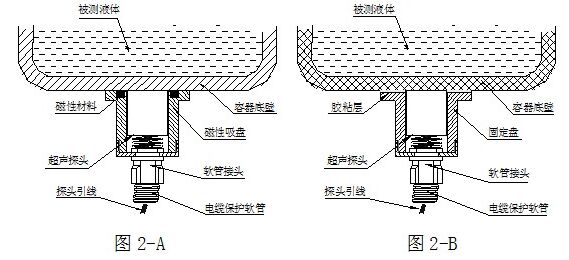

外测超声波液位计探头安装示意图
1、对于铁磁性材质的容器,可以磁性吸盘将其直接吸附在容器底部即可,如图2-A,若容器外壳是玻璃、不锈钢等其它材料,可以采用胶粘或支架固定等方式将探头安装于容器底部,如图2-B;
2、将容器底部选好的安装位置处理平整、光洁;打磨处理过的容器壁应喷上防锈漆,避免探头与容器壁接触处生锈影响测量;
3、安装时给探头感应面及安装面涂上耦合剂(真空硅脂),以保证超声波信号传播良好;
4、探头指向须与所测距离在同一直线上;
5、探头正前方应无搅拌装置或盘管等遮挡物;
6、避开下部进液口,以避免进液剧烈流动对测量产生影响;
7、避开上部进液口位置,以避免进液冲击使液面剧烈波动影响测量;
8、避开出液口或排污口;如不满足条件,则应有措施保证定期清除罐底沉积物;
9、容器壁上的安装面尺寸应不小于Ф100mm的圆面,表面粗糙度应达到1.6,倾斜度应小于3°(旁通管除外);
外测超声波液位计安装示意图

外测超声波液位计具体要求及示意图

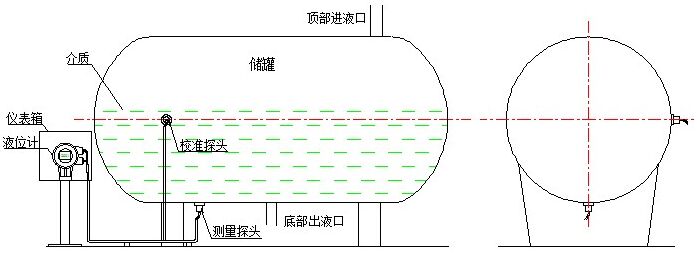

A 卧罐的安装要求及示意图
液位计探头安装位置选择的原则为:探头尽量远离进、出液口(特别是要远离进液口、越远越好);
普通型为单探头测量(测量探头安装于罐体底部);自校准型为双探头测量(测量探头安装于罐体底部、校准探头安装于罐直径方向处);
外测超声波液位计的测量探头应尽量安装于罐体的***低点处;液位计的校准探头,应安装于罐直径方向的中心处(两者应不在一直线上);
罐体外表面有保温层的,应该留出探头的安装空间;去掉保温层的尺寸不应小于200x200mm;
外测超声波液位计的探头线长度为8米;因此应保证探头与仪表箱之间的距离合适;
B 球罐的安装要求及示意图

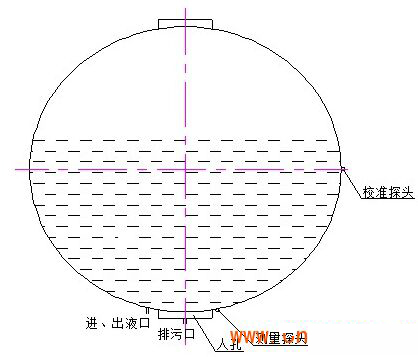

外测超声波液位计球罐安装示意图
外测超声波液位计探头安装位置选择的原则为:探头尽量远离进、出液口(特别是要远离进液口、越远越好);
普通型为单探头测量(测量探头安装于罐体底部);自校准型为双探头测量(测量探头安装于罐体底部、校准探头安装于罐赤道方向处);
外测超声波液位计的测量探头,应安装于罐底部靠近人孔处;液位计的校准探头,应安装于球罐赤道方向处(应靠近旋梯);
罐体外表面有保温层的,应该留出探头的安装空间;去掉保温层的尺寸不应小于200×200mm;
C 立式罐安装要求及示意图

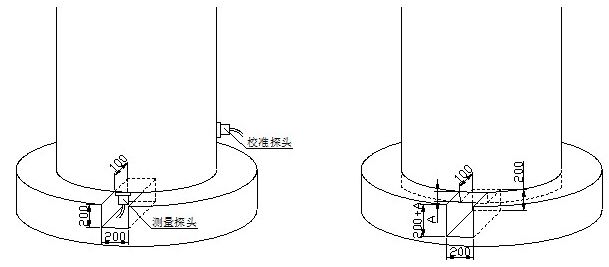

外测超声波液位计立式罐安装示意图
在立式罐安装液位计,底座一般为水泥底座;请在底座预留探头安装空间(推荐尺寸为200x200mm);
液位计探头安装位置选择的原则为:探头尽量远离进、出液口(特别是要远离进液口、越远越好);
普通型为单探头测量(测量探头安装于罐体底部);自校准型为双探头测量(测量探头安装于罐体底部、校准探头安装于罐体侧壁);校准探头离地面的高度应在0.5~1米;

外测超声波液位计特点
1、非接触式测量:工业仪表中最理想的测量方式
2、精度高、反应灵敏
3、适用面很广:可用于有剧毒的、强腐蚀性的、高压力的、各种复杂工况、以及爆炸性气体环境下的各种液体介质测量
4、安装方便、操作简单
5、安装可不停产、不清罐、不动火
6、仪表不需要定期标定
7、仪表工作可靠、性能稳定
8、仪表不需要使用方维修、免维护
9、使用寿命长
10、智能型、电子仪表
11、抗干扰能力强

外测超声波液位计工作原理
外测超声波液位计为智能化的现场变送器式仪表,仪表主机安装在被测容器附近,测量探头安装在容器外壁上。测量探头发射和接收声纳信号,穿透容器壁在液体中形成回波,实现测距。
“微振动分析”是迄今为止最强大的外测声纳信号处理技术。
这种先进的声纳信号处理技术来自全球近万套外测液位计、数百种工况的应用经验和工业现场数据二十余年的积累,通过这些数据总结出深入的知识和经验,形成先进的算法,不断的对软件进行更新和支持。
具有多项专利的“微振动分析”技术通过先进的智能化处理方法,克服了声纳信号穿透容器壁的大幅衰减及液体声速改变等困难,消除了容器壁余振,多重回波,虚假回波等干扰。准确捕获真实回波,使之能够可靠处理各种复杂的现场工况,得出稳定、准确的测量结果。
外测超声波液位计工作原理图

外测超声波液位计技术参数
性能
1、程规格:3m、5m、10m、20m、30m
2、显示分辨率:1mm
3、短时间重复性:1mm
4、测量误差:1‰~1%(罐壁过厚、压力、温度变化可影响精度)
5、迁移量:±10 m
6、液晶屏显示:6 位 OLED显示(有机发光数码管)
供电
1、24V  DC, ±15%,10W
接线形式
1、四线制(两根电源线、两根信号线)
接口
1、模拟输出:4~20mA,最大负载 750Ω
2、通讯接口:RS-485
3、调试接口:红外
外壳
1、结 构:铸铝
2、防护等级:IP65
3、防爆标志:ExdIICT6
环境条件
1、主机使用环境温度:-20℃~+70℃
2、超声波探头使用环境温度:-50℃~+120℃(高温探头可达200℃)
3、湿度:15%~100% RH
注:若温度低于-20℃时,建议给主机增加保温措施(加保温层或伴热装置)

外测超声波液位计选型说明
KM-LC



A 不防爆
B 防爆
T 特殊介质专用


3 3米量程
5 5米量程
10 10米量程
20 20米量程
30 30米量程


S 普通型(单探头:超声波传感器)
D 自校准型(双探头:超声波传感器)
备注 专用表为防爆型,测量特殊介质
