外贴超声波液位计

产品名称:外贴超声波液位计

产品型号:KM-CSJ

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:外贴超声波液位计探头外置,无需对被测容器开孔,真正实现非接触测量,适用于对各种密闭容器内有毒、易挥发、易燃、易爆、强腐蚀性等液体介质液位的精确测量。

外贴超声波液位计概述
外贴超声波液位计测量时将超声波探头安装于被测容器外壁的正下方(底部),无需开孔,安装简易,不影响现场生产,可实现对高温,高压密闭容器内各种有毒物质,各种纯净液体的精确测量。可实现对高温、高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行精确测量,对被测介质和密闭容器的材质无特殊要求,可广泛使用,仪器采用隔爆设计,满足防爆要求。

外贴超声波液位计的特点
(1)探头外置,无需对被测容器开孔,真正实现非接触测量,适用于对各种密闭容器内有毒、易挥发、易燃、易爆、强腐蚀性等液体介质液位的精确测量。
(2)仪器无任何机械可动部件,寿命长。无腐蚀、无污染、使用面积广。
(3)仪器内置ASIC(智能超声波专用硬件集成电路),使仪器体积小、测量结果稳定、可靠,能适合于各种被测液体和被测容器,现场安装简易,无需复杂的现场标定。
(4)仪器内置自动温度修正、自动固定距离标定等多种校准功能,使测量结果更加准确、可靠。
(5)仪器功能齐全,具有RS-485接口、4-20mA接口。

外贴超声波液位计工作原理
外贴超声波液位计以我公司独立开发的专用超声波处理技术为系统内核,实现了超高速的数字信号处理功能。处理后的液位高度数值准确,无需CPU再作分析、比较、判断。CPU获取液位数值后,可送NVRAM存储、送数码显示器显示。此外仪表可输出4~20mA标准信号或通过RS-485接口将测量结果输出至上位计算机(或二次表)。
在四线制超声波液位计的基础上,利用专用的数据传输技术实现了供电与数据的合并传输,从而研发出二线制工作方式的外置式超声波液位计。此外在功能上还增加了二次表显示,实现了现场与仪表室双显示,供电方式由单一的直流供电扩展为交流供电(选型时说明即可)。

外贴超声波液位计的主要性能参数
量程:3m 5m 10m 20m 30m
测量误差:1‰(罐壁过厚、压力温度不稳可能影响精度)
显示分辨率:1mm
迁移量:±10 m
电流输出:4~20mA,最大负载750Ω
通信:RS-485
电源:DC 24V±15%,10W
湿度:15%RH~100%RH
外壳防护:IP65
防爆标志:ExdIICT6
材质:铸铝
显示:宽温LCD显示 6位数码显示
环境温度:-50~ 220℃

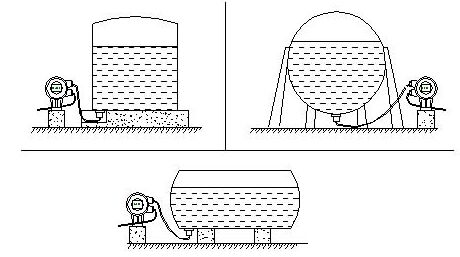

外贴超声波液位计安装示意图
外贴超声波液位计安装示意图
安装方式
仪表主体的安装
主体基座上有4个孔,可通过螺栓将其固定在不同位置。用户可根据工作现场情况而定。
仪表主机安装时,在气温比较低的地区建议使用仪表保护箱,防止仪表温度过低;在气温高的地区,仪表应安装在阴凉处,避免曝晒造成仪表内温度过高。
仪表主机的显示屏不能受到阳光长时间的照射。
超声波探头的安装
1、对于铁质容器,可以给探头工作端面涂上油脂并用磁性吸盘将其直接紧在容器底部即可,若容器外壳是玻璃等其它材料,可以用胶将探头粘贴固定或用支架固定于容器底部,2、探头指向须与所测距离在同一直线上。
3、探头正上方无盘管等遮挡物
4、远离罐底进液口,以避免进液剧烈流动对测量的影响;
5、远离罐顶进液口下方位置,以避免进液冲击使液面剧烈波动影响测量;
6、高于出液口或排污口,以避免罐底长期沉积污物对测量的影响.如不满足条件,则应有措施保证定期清除罐底污物;
7、液位测量头用磁性或焊/粘接固定方式安装时,容器壁上的安装表面尺寸应不小于Ф80的圆面,表面粗糙度应达到1.7,倾斜度应小于3°(旁通管除外)。
8、立式圆柱罐安装液位计,需在底座留有探头安装位置。探头预留位置不能在上进液口的正下方,远离出液口和排污口。

外贴超声波液位计注意事项
1、仪表引出线需分线或再接线时,必须使用防爆分(接)线盒(取得防爆合格证、接线盒上有Ex标志)。当接线盒存在冗余出口时,必须使用与接线盒防爆型式一致的封堵件予以密封,以保证其防爆性能。
2、液位计主机的最大允许使用环境温度范围为-20℃~+60℃,当被测介质温度影响液位计最高表面温度时,必须采取相应的保护措施。
3、液位计的安装应避免外界热源的影响。
4、用户不得随意更换液位计内部零部件,严禁在危险场所(爆炸性气体环境)带电开盖 !
5、液位计的安装、使用和维护应同时遵守产品说明书和GB3836.15-2000“爆炸性气体环境用电器设备 第15部分:危险场所电器安装(煤矿除外)”的有关规定。
