二线制超声波液位计

产品名称:二线制超声波液位计

产品型号:KM-CYW

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:二线制超声波液位计可测量液体和固体,特别适合用于挑战性的腐蚀剂、涂料和废的液体。超声波液位计广泛用于储存油罐、过程容器和废水坑等,特别适合于强酸、强碱类。

二线制超声波液位计概述
二线制超声波液位计可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中,为工业的自动化运行,提供实时的液位数据。二线制超声波液位计采用二线制技术,供电回路和信号输出回路独立,当采用直流24v供电时,可使用一根3芯电缆线,供电负端和信号输出负端共用一根芯线;当采用交流220v供电时,或者当采用直流24v供电,要求供电回路与信号输出回路完全隔离时,应使用一根4芯电缆线。直流或交流供电,具有4~20mADC,高低位开关量输出。
二线制超声波液位计可测量液体和固体,特别适合用于挑战性的腐蚀剂、涂料和废的液体。超声波液位计广泛用于储存油罐、过程容器和废水坑等,特别适合于强酸、强碱类。可通过上位机远程设置。
二线制超声波液位计是由微处理器控制的数字液位仪表。在测量中脉冲超声波由传感器发出,声波经液体表面反射后被同一传感器接收并转换成电信号。超声波液位计具有自动功率调整,温度补偿,抗干扰等功能。由于采用非接触测量,被测介质几乎不受控制,可广泛应用于水环境、酸碱、泥浆、食品等多种环境。

二线制超声波液位计技术参数
型    号 KM-CYW
量    程 液体:0~15m/20m/30m/40m  固体:0~6m/10m /15m /25m
盲    区 0~15m:0.6m;0~20m:0.8m;0~30m:1.2m;0~40m:1.5m
精度(空气中) 量程的0.2%
电流输出 4~20mA
输出分辨率 实际量程的0.03%
输出负载 0~500Ω
开关量输出 高位、低位继电器常开
继电器规格 AC250V 5A/DC30V
显示分辨率 lcm
显示方式 4位LCD液晶(字高15cm) 或6位LED数码管
输入电源 DC24V(±10%)80mA或AC220V  50mA
温度补偿 全范围自动
介质温度 -45℃~+85℃
压力范围 ±0.1MPa
声波束角 5°(3TL)
检测周期 1秒
参数设置 3位有感按键
电缆装置 PGl3.5密封套
外壳材质 ABS
传感器材质 PVC
防护等级 IP67
安装方式 螺纹(法兰)或固定孔(支架)
安装要求 探头发射面应伸出容器安装口

二线制超声波液位计选型需要知道的参数
1.被测量的介质类型(液体还是固体,具体名称:清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫等)。如果是液体:液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物。如果是固体:是否有粉尘。
2.介质的最低~最高温度,最低~最大压力。
3.介质的腐蚀性,如果是放在罐子内的,需要知道罐子的材质,有没有防腐的衬里。
4.是否需要防爆,防腐。
5.测量范围是几米,要求盲区是多少。
6.工作环境:例如敞口的池子、有盖板的池子、卧罐、立罐、球罐,罐子是否同大气压等。
7.工作电压:24VDC还是220VAC
8.输出信号:4~20mA电流 485通信输出 继电器输出
9.设备形式:分体式还是一体式

二线制超声波液位计的注意事项
1.本仪表在室外使用,最好安装遮阳篷或者保护箱,以免时间长了,液晶屏受阳光照射而老化。如果在有腐蚀性气体的环境中使用,需要加装防腐外套,并且拧紧仪表的外表壳和进出线端子。在有腐蚀性气体或液体的场合使用,或者在海边、海上使用,需要选用防腐型的。
2. 电线、电缆保护管,要注意密封防止积水,防止被老鼠等啮齿类动物撕咬。
3.仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装专用的防雷装置。
4.仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围加设防高、低温装置。
5.超声波探头要和被测的液面垂直,在超声波发射的锥形的范围内不能有其它障碍物。
6.如果在<-20℃或>+60℃的温度下使用,请事先联系在世界各地的技术服务部门。
7.使用环境有粉尘、蒸汽、雾气,液面有泡沫、漂浮物,液体有搅拌,波浪等情况请事先联系在世界各地的技术服务部门,需要区别对待。
防爆超声波液位计实现了全数字化,人性化设计理念的防爆型液位计,具有完善的液/物位测控功能。内置温度补偿,功率自适应,采用多项自研的声波技术,拥有全新的信号处理技术,极大的提高了仪表的测量精度,对干扰回波有明显得抑制功能。
二线制超声波液位计安装、维护、标定简单。产品广泛适用于石油、化工、水处理、水利、食品、粮食等行业的物位测量,具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点。特别适合于强酸、强碱类。

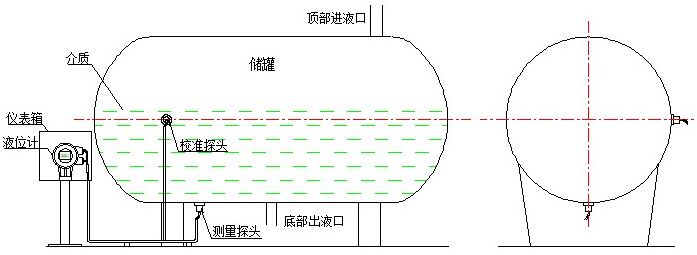

二线制超声波液位计安装示意图

二线制超声波液位计产品特点
1.高精度
凯铭拥有的超声波智能技术使超声波液位计的精度达到0.3%,能够抗各种干扰波。
2.稳定可靠
超声波液位计我们在电路设计时,从电源开始就采用高质量的隔离模块、关键元器件选择高稳定可靠的器件,可以直接替代国外进口仪表。
3.安全、美观、防水等级高
采用压铸铝合金防水、防爆外壳;防护等级IP67。仪表的防爆等级达到Ex d(ia)iaⅡBT4,能监测除氢气H2、酒精、汽油、二硫化碳CS2、乙炔C2H2外的所有可燃性液体的液位。
4.故障率低、易安装、易维护
超声波物位计是一种非接触式仪表,不跟液体直接接触,故障率较低。仪表安装时,不需要清罐、不影响生产的正常运行,仪表提供两种安装方式,用户完全可以通过用户手册对仪表的安装与调试
5.多种手段保护
所有的输入、输出接口均具有防雷、过流、过压的保护功能

二线制超声波液位计产品选型
KM-CYW— 超声波液位计
 型    式 A 一体式两线制
B 一体式三线制
C 一体式四线制
D 分体式四线制精简型
E 分体式四线制标准型
 量  程 4 L=4m
6 L=6m
8 L=8m
10 L=10m
12 L=12m
15 L=15m
20 L=20m
30 L=30m
40 L=40m
客户指定 L=…..m

电源电压
D DC24V LCD液晶显示
E DC24V LED数码管显示
A AC220V LCD液晶显示
探头加长 **mm
