二线制超声波液位计安装接线方法

点击次数:202 发布时间:2021-08-10 01:04:43
二线制超声波液位计采用无接触测量技术,利用声波发射与接收的时间差,以及声波传播速度来计算液面的高度,是由微处理器控制的专用于连续性液位测量的数字物位仪表。二线制超声波液位计应用广泛,能稳定可靠地用于化工、水处理、水利、食品、医药等行业各种储罐、槽池中的连续性的液位测量。这是与其所具有的精度高、寿命长、安全清洁、稳定可靠、读数简捷、安装维护方便等特点和优点分不开的。鉴于应用工况复杂多样,为使二线制超声波液位计能够在现场更好地应用,很有必要就二线制超声波液位计现场安装操作指南进行介绍。

一般来讲,二线制超声波液位计在安装时,应注意以下操作事项:
1、应保持仪表垂直安装。在安装二线制超声波液位计时,要保证换能器的发射面和被测的平面平行,这样可以保证垂直发射到被测物体表面的声波以最大的能量返回。
实际安装时,如果现场工况有蒸汽,易有水珠附着在探头表面,并且探头的量程比实际要测量的距离大很多,这时可以倾斜3°左右,以避免水珠结水的影响。
2、在安装时,应注意二线制超声波液位计的测量盲区,确保最高液位到二线制超声波液位计探头表面的距离大于探头的盲区。

3、安装时,应注意根据罐壁的光滑度和有无障碍物进行正确操作。具体来讲,如罐壁较为光滑,且当液位降低,没有挂料的情况出现,这时,可以在距离罐壁30cm的距离安装。如罐壁较为粗糙,此时,应将探头远离罐壁进行安装。另外,如果罐底不是平面的,那么在零液位测量时,可能出现误测。如果底面是圆锥型的,应考虑将探头安装在圆锥顶点正上方。对于圆型的横杆,只要距离超过1m,直径不超过5cm,影响不大,否则要尽量避开。如果横杆是平面的,且罐壁有直角,也应尽量避开。

4、在有搅拌或者波动的场合,可用加长导管安装,使导管直接伸入液位底面。在保证导管的内壁光滑,管内液位和管外一致的情况下,二线制超声波液位计导管的直径只要大于探头的辐射面即可。如果大量程不适合用导管安装的,可以减小量程使用,具体减小多少应视波浪的大小而定。

超声波液位计有一般有二线制和四线制两种接线方式,下面说的是二线制超声波液位计。
两线制超声波液位计输出的是无源信号,在其接线端子有+、-两个图标。因此正极接24VDC电源接正,负极接24VDC电源接负,那么仪表的电流信号4-20mA是从其“-”端子输出。因此实现了一对导线即可用于电源输送,又可以用于电流信号传输。但是除了信号与电源的共用端子外,还有个接地端子。这个接地端子的作用是将仪表与大地连接,来达到抗电磁干扰的作用。
从上述可知,既然用的二线制超声波液位计,它的信号与电源共用一组线,因此在与PLC连接同时需要考虑如何给超声波液位计提供24V直流电源。

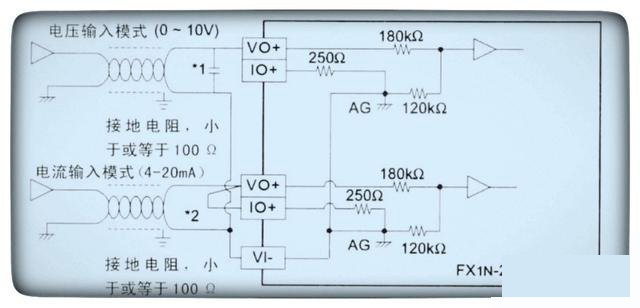

上图是三菱PLC的一块模拟量输入模块,只有两种模拟量信号输入,一路是电压信号输入、一路是电流信号输入模,而且此模块不能同时用于两种信号工作。由题目可知现场超声波液位计输出的是电流信号,因此将模拟量输入模块选择电流信号输入模式。由于使用的是电流信号输入模式,要将图中所示的VO+和IO+进行短接。而VI-是接电压信号或电流信号的公共端子。
但是由于该模拟量输入模块不能直接输出24V直流电压,因此需要给现场超声波液位计配24V电源,此时就有电流信号输出,然后将模拟量输入模块串入即可。因此由电源、超声波液位计、模拟量输入模块三者构成一个电路回路。
