智能超声波液位计接线图

点击次数: 发布时间:2021-08-10
智能超声波液位计是一种用于测量液位变化的测量仪表,常用于敞开式槽池、储罐、塔楼等设施的液位测量。由于其具有指向性强、方向性好、传播能量大、传播距离远等显著特点,在液位测量领域的使用范围十分广泛。智能超声波液位计属于精密仪器,若接线不当,则可能会影响仪表的使用性能,甚至缩短仪表寿命,所以,掌握智能超声波液位计的接线技巧非常必要,为此,特就智能超声波液位计的接线图介绍如下,希望对用户有所帮助。

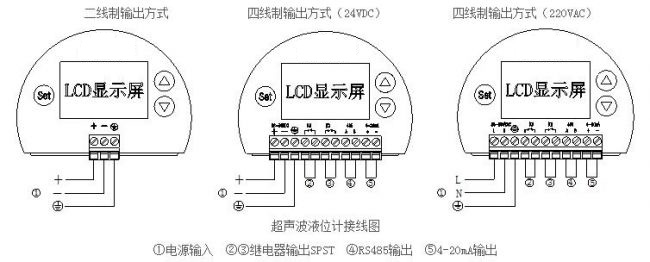

智能超声波液位计具有三种输出方式,在进行接线时,请按照下图所示的接线方式进行安全接线。

从安全角度考虑,只有在断电的情况下才能进行接线。对于防爆型仪表,在接线时必须遵循防爆的相关接线要求,比如严禁带电开盖。
通用型智能超声波液位计与防爆型智能超声波液位计的电缆一般采用横截面为圆形的通用电缆。电缆横截面直径为5~9mm,否则无法确保电缆入口的密封效果。如需使用其它规格的电缆,请使用匹配的电缆入口螺栓,并注意更换后电缆入口的密封性能。
智能超声波液位计的接线步骤只是其安装过程的一部分,在进行仪表安装前,用户应仔细阅读智能超声波液位计说明书或使用手册,以保证生产的顺利进行,防止危险事故的发生。

智能超声波液位计在水位监测中的应用
智能超声波液位计就是采用超声波脉冲回波法实现液位测量的,具体就是智能超声波液位计的换能器(探头)发出高频超声波脉冲,当遇到被测液位表面时,该声波被反射回来,部分反射回波被换能器(探头)接收并转换成电信号,用户可以基于反射信号几乎实时地知道水位情况。
在选用水位测量的仪表时,这里推荐计为智能超声波液位计,其采用微处理器程序控制技术以及智能信号处理技术,测量高效、精准。EMC设计符合IEC61000-4(GB/T17626.2)标准,整机防护等级高达IP66/IP67,能有效防止灰尘吸入,可短暂浸泡于水中,同时较高的防爆等级(Ex d IIC T6 Gb)、PVDF材质的探头,使之非常适宜在腐蚀性液体和恶劣工况、强干扰的苛刻嘈杂的室外环境中应用。
此外,智能超声波液位计有多种量程可供选择,最长可测15米,非常适合远距离检测和水槽液位检测。
地方相关部门可以根据智能超声波液位计反馈的数据快速部署洪水监测系统,具有很高的经济效益。仪表可以安装在桥、河、流和任何需要安装远程监控系统的地方。预警系统将提醒您,水位正在上升,以便保护人民和社区免受洪水侵袭。

除使用智能超声波液位计进行水位监测外,用户还可以使用雷达、深度水位传感器和其他技术监测水位。而使用超智能超声波液位计是目前一款维护成本低、使用范围广的液位测量仪表。用户可以准确获得所有需要的数据,且具有较高性价比,颇受广大用户青睐。
