热式质量流量计

产品名称:热式质量流量计

产品型号:KM-RSL

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:热式质量流量计流量开关是基于热扩散原理的流量仪表。即是利用流体流过发热物体时,发热物体的热量散失多少与流体的流量成一定的比例关系。

热式质量流量计产品详情
1、专有流量数据模型算法;模糊理论控制温度、湿度算法;
2、高性能智能微处理器及模数、数模转换芯片;
3、宽量程比1000:1;大口径,低流速,压损可忽略;
4、直接测量质量流量,无须温压补偿;
5、低流速测量非常灵敏;
6、设计、选型方便,安装、使用简便;
7、适合各类单一或混合气体流量测量。

热式质量流量计应用场合
1、公用工程---电﹑气﹑ 水处理的监控
管道的气体;通用系统;沼气;煤气;天然气;液化气;锅炉预热空气
2、石油与天然气工业
能量交换;填井气回收; 燃气计量;气体质量分析;泄漏气测试;天然气测量;火炬气的监控
3、电力行业
燃料系统中气体分配过程中的气体测量;锅炉及辅助系统中各种气体的测量;燃气炉中气体测量;氢气测量;电厂高炉的一次风、二次风的测量
4、化学行业
烟气循环监测;采样系统中气体流量计量;引风机的气体流量计量;化肥厂氨气测量 ;电池工厂各种气体流量测量
5、冶金行业
钢铁厂加气测量;炼铁厂高炉煤气的测量;焦化厂焦炉煤气的测量;轧钢厂加热炉燃气(高炉煤气、焦化煤气、天然气等)的测量控制;热处理淬火炉等的氢、氧、氮等气体的控制
6、纸浆与造纸行业
废水处理系统中气体的测量;烟道流量监控;锅炉回收二次/三次空气;锅炉的燃气和空气送风测量
7、食品及医药行业
加工操作中新鲜空气的加入;啤酒厂中的二氧化碳处理;瓶子消毒器中的热空气的流量;热氧化过程中气体流量测量;通风系统;锅炉进气﹑废气﹑过程控制
8、环保
沼气利用过程中的气体测量;氯气处理过程中氯气气体测量;污水处理过程中曝气池的气体测量;烟筒烟道排气监测SO2和NOX的排量
9、其他行业
工厂压缩空气测量;煤粉燃烧过程粉/气配比控制燃料;水泥工业竖式磨粉机排放热气流量控制

热式质量流量计工作原理
1、热式质量流量计流量开关是基于热扩散原理的流量仪表。即是利用流体流过发热物体时,发热物体的热量散失多少与流体的流量成一定的比例关系。具体来说,该流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,流体流过时,两者之间的温度差与流量的大小成非线性关系,该仪表就可以把这种关系转换为测量流量信号的线性输出。
2、利用热扩散原理制造的流量计有两种设计方法:一是:基于恒温差原理;二是基于恒功率原理。基于共同的数据模型:P/△T=A+B(Q)N。其中:P---耗散功率,△T---两个传感器之间的温差, Q---质量流量,N---指数系数,A、B是与气体的热性能有关的系数。
3、恒温差原理:△T保持不变,耗散功率P与流体的流量Q成指数函数递增的关系。
4、恒功率原理:耗散功率不变,温度差△T与流体的流量Q成指数函数递减的关系。

热式质量流量计产品特点
1、热式质量流量计采用稳定性极高的专利技术铂RTD传感器
2、采用享有专有技术”平衡结构封装”,介质温度自补偿
3、专有算法,可实现高线性、高重复性、高精度
4、量程比宽1000:1,可据用户要求可拓展
5、可实现大管径小流量测量,最小流量可测低至零,分辨率0.001m/s
6、无可动部件、振动影响可忽略
7、直管段要求不高1-2D
8、与介质的温度、压力无关
9、专有高温算法,介质温度可达+510℃,
10、热式气体质量流量计采用高湿算法,实现高精度测量
11、对流量信号键入12点动态修正,内置10点修正
12、在线动态校正电流/电压输出
13、对粉尘等小颗粒不敏感
14、在线不断流装卸,维护方便

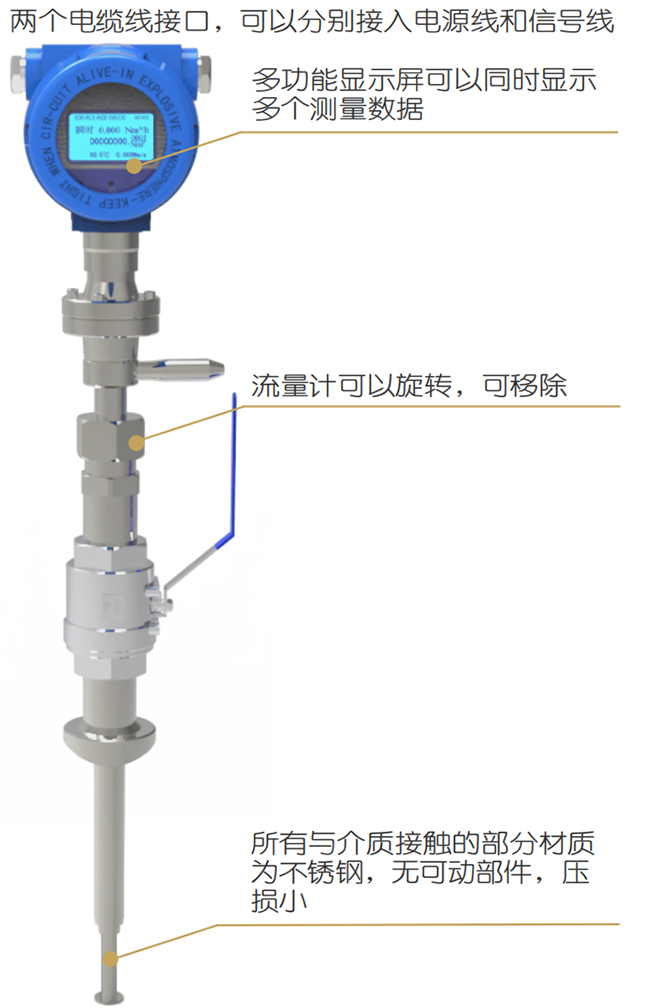

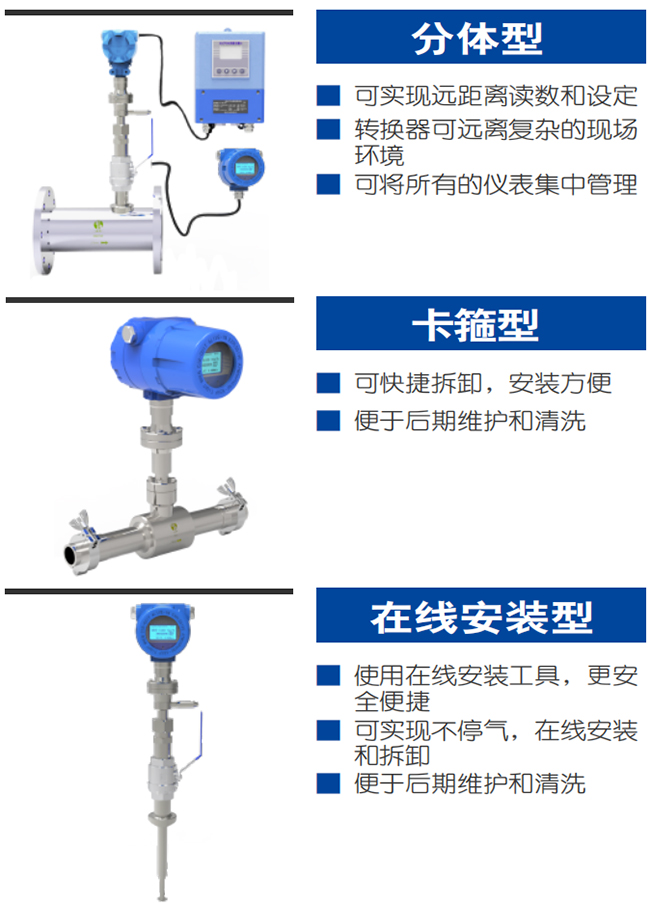

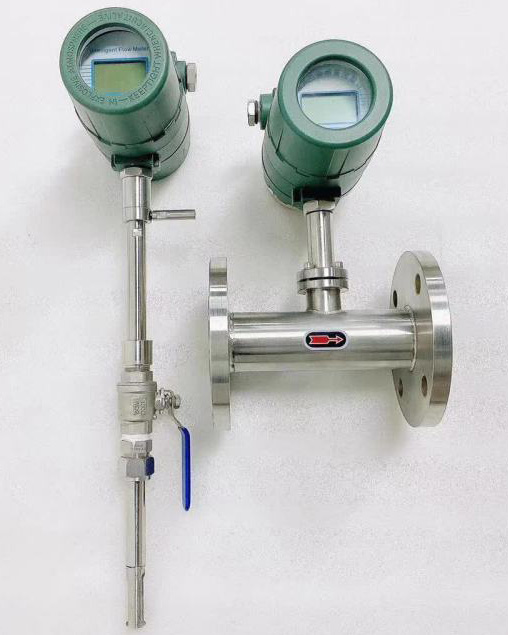

热式质量流量计结构形式

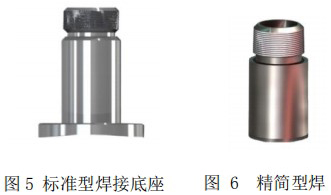

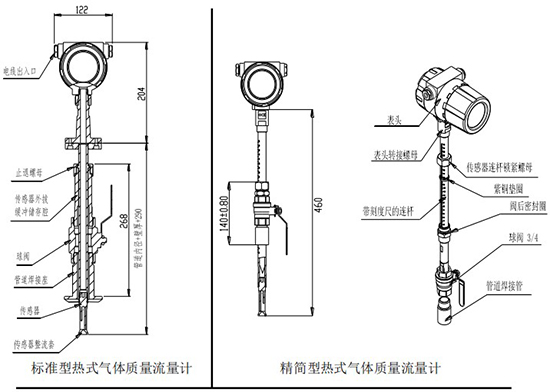

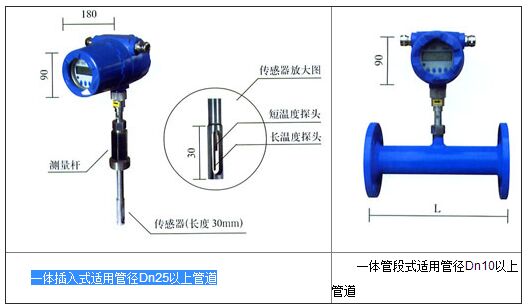

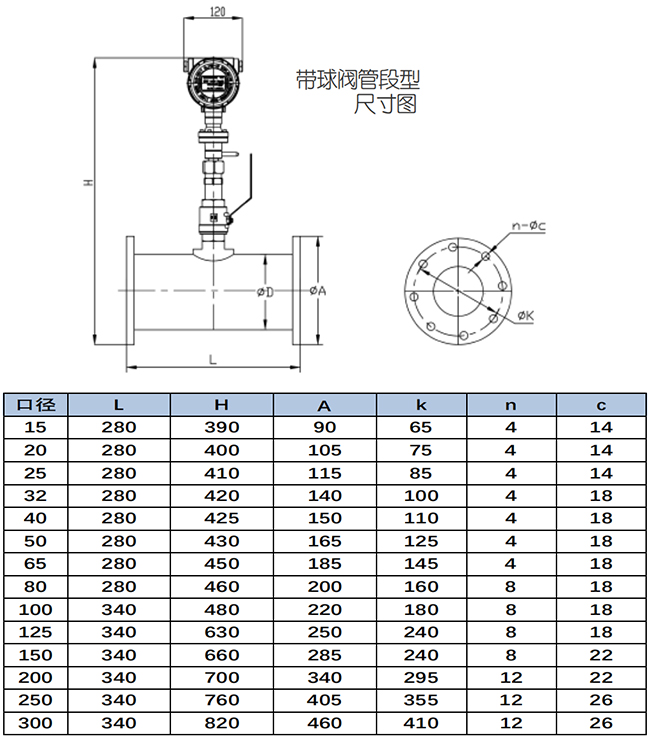

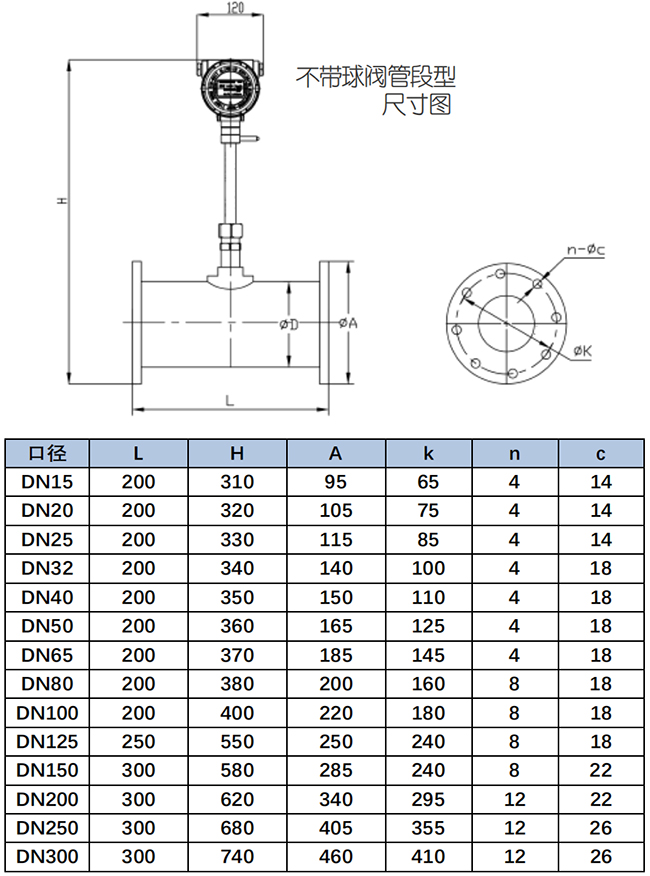

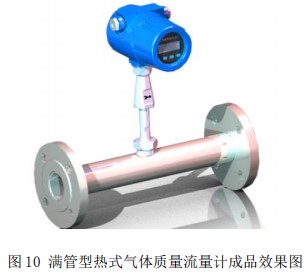

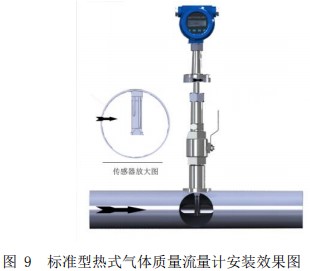

热式质量流量计结构形式图
管段式传感器数据表
内径
mmDN
重量
(Kg)
安装长度
(mm)L
法兰尺寸(mm) 额定压力
(MPa)
D D0 N×A
10 4.3 280 90 60 4×14 1.0
20 7.8 280 105 75 4×14
32 9.5 280 140 100 4×18
50 12.2 280 165 125 4×18
80 17.5 280 200 160 8×18
100 19.2 280 220 180 8×18
150 25.1 310 285 240 8×22
200 40.5 340 340 295 8×22
250 61.0 370 395 350 12×22
300 89.0 410 455 400 12×22
350 97.2 440 505 460 16×22
400 102.3 480 565 515 16×26
450 113.5 510 615 565 20×26
500 147.8 550 670 620 20×26
600 211.5 620 780 725 20×30
700 331 690 860 810 24×26 0.6
800 489 750 975 920 24×30
1000 810 890 1175 1120 28×30

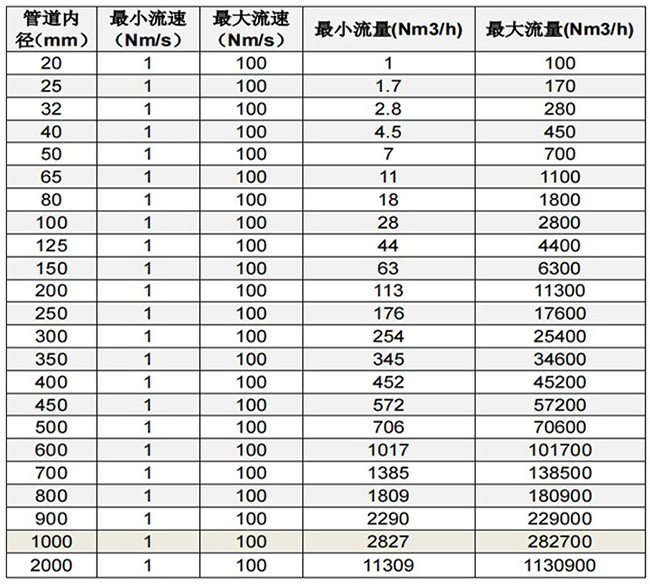

热式质量流量计性能指标
1、测量范围:0—120Nm/s (20℃,101.33KPa)
2、准确度: ±1%的读数 ±0.5%满量程
3、量程比:通常100:1(取决于标定流量的范围)
4、管径范围: 10mm~6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
6、环境温度范围: -40℃~+85℃(无显示); -30℃~+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃~+100℃;-40℃~+200℃; -40℃~+450℃;-40℃~+510℃
8、传感器直径:ф3、ф2.5
9、插入式传感器探杆直径:ф19(标准)、ф16、ф12
10、传感器材质:316不锈钢、哈氏合金、钛
11、探杆材质(保护套): 316不锈钢(标准)、哈氏合金
12、双向测量介质流量
13、模拟量输出:流量:4-20mADC, 温度:4-20mADC, 最大负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正,内置10段非线性修正
16、通讯:串口输出RS232/RS485
17、供电电源:24VDC/600mA;220VAC/2W;110VAC/3W
18、报警:1-2路继电器输出、5A/220V、5A/30VDC、键入设定??
19、大屏幕LCD显示:七位瞬时流量,八位累积流量
20、过程压力:1.6Mpa(最大20MPa)
21、安装工艺形式:插入式(卡套、卡套+球阀、法兰连接),管道式(法兰、螺纹连接)
22、防爆等级:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
23、防护等级:IP65

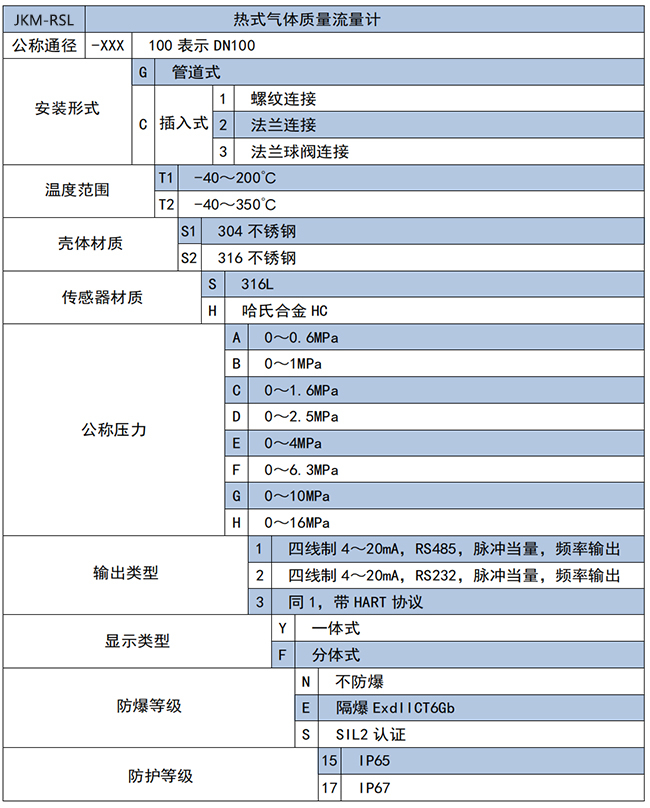

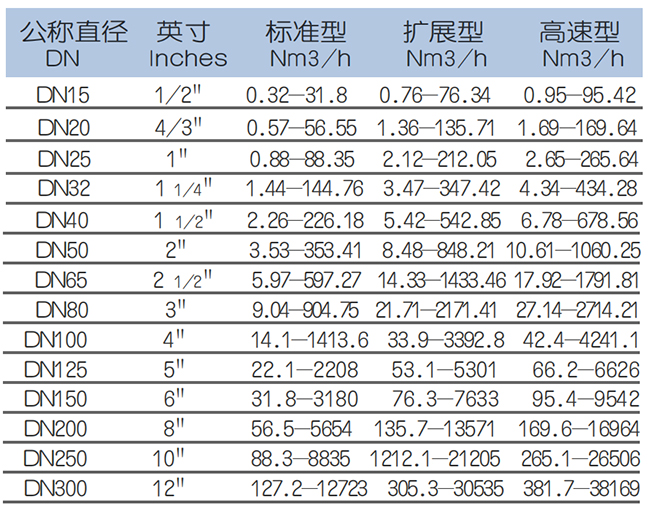

热式质量流量计产品选型
KMRSL 热式气体质量流量计
公程通径 -XXX 100表示DN100

安装形式
G 管道式

C

插入式
1 螺纹连接
2 法兰连接



公称压力
A 0~0.6MPA
B 0~1.0MPA
C 0~1.6MPA
D 0~2.5MPA
E 0~4.0MPA
F 0~6.4MPA
G 0~10MPA
H 0~16MPA

工艺条件
0 普通
1 防腐
2 防爆
3 高温

输入信号
A 无输出
B 4~20MA
C RS485 MODBUS
  1 220V AC
2 24V DC

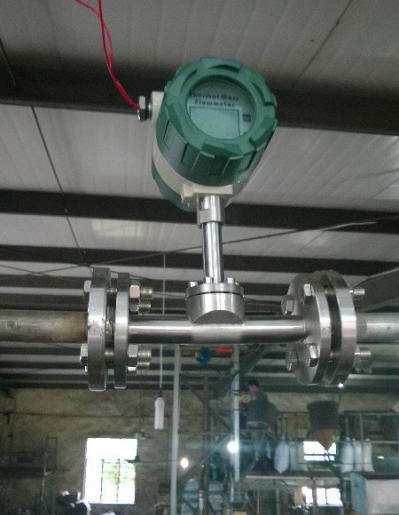

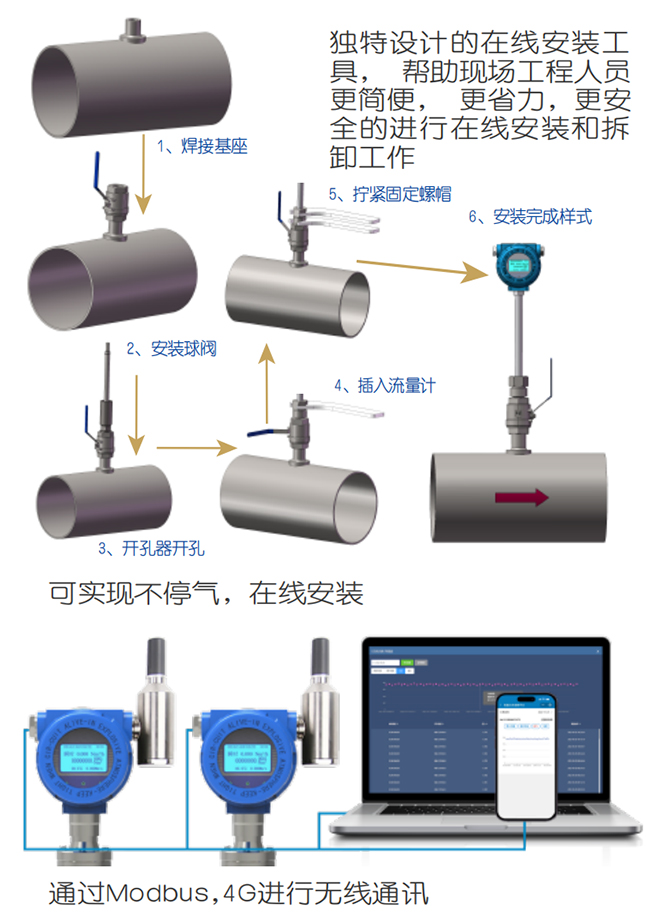

热式质量流量计工作现场图
