气体质量流量计

产品名称:气体质量流量计

产品型号:KM-RSL

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:气体质量流量计安装工艺形式:插入式(卡套、卡套+球阀、法兰连接)适用于DN80以上的管道安装,管道式(法兰、螺纹连接)适用于DN15以上的管道安装。

气体质量流量计产品概述
气体质量流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈一定的比例关系.该系列流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,当流体流动时,两者之间的温度差与流量的大小成线性关系,再通过微电子控制技术,将这种关系转换为测量流量信号的线性输出。
气体质量流量计是利用热传导原理测量流体流量的仪表,该仪表采用恒温差法对气体质量流量进行准确测量。热式气体质量流量计具有体积小,数字化程度高,安装方便,测量准确等优点。

气体质量流量计产品的技术优势
1、专有流量数据模型算法;模糊理论控制温度、湿度算法;
2、高性能智能微处理器及模数、数模转换芯片;
3、宽量程比1000:1;大口径,低流速,压损可忽略;
4、直接测量质量流量,无须温压补偿;
5、低流速测量非常灵敏;
6、设计、选型方便,安装、使用简便;
7、适合各类单一或混合气体流量测量。

气体质量流量计产品特点
1、气体质量流量计采用稳定性极高的专利技术铂RTD传感器
2、采用享有专有技术”平衡结构封装”,介质温度自补偿
3、专有算法,可实现高线性、高重复性、高精度
4、量程比宽1000:1,可据用户要求可拓展
5、可实现大管径小流量测量,最小流量可测低至零,分辨率0.001m/s
6、无可动部件、振动影响可忽略
7、直管段要求不高1-2D
8、与介质的温度、压力无关
9、专有高温算法,介质温度可达+510℃,
10、热式气体质量流量计采用高湿算法,实现高精度测量
11、对流量信号键入12点动态修正,内置10点修正
12、在线动态校正电流/电压输出
13、对粉尘等小颗粒不敏感

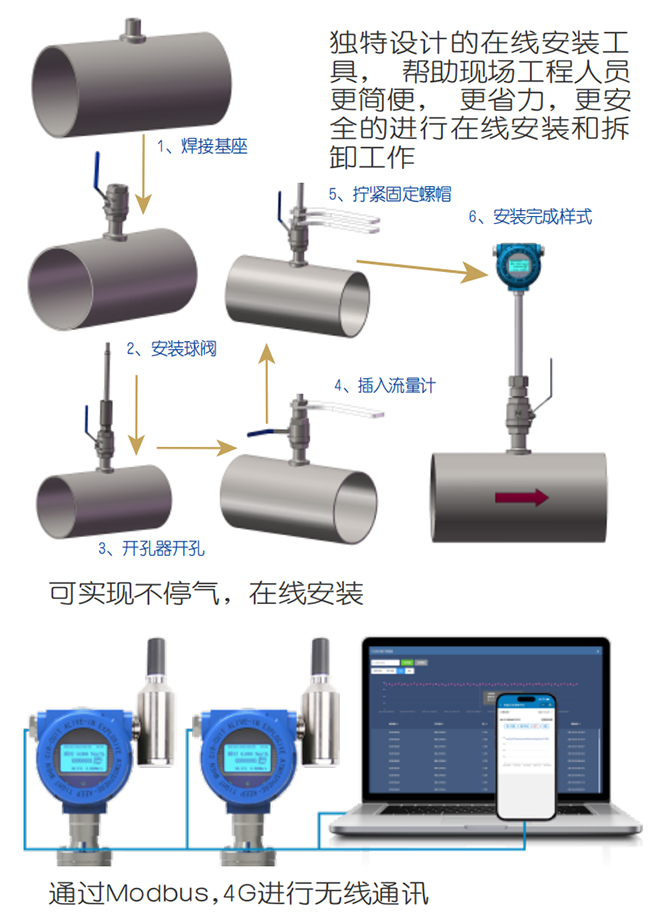

14、在线不断流装卸,维护方便

气体质量流量计应用场合
1、公用工程-电﹑气﹑ 水处理的监控 管道的气体;通用系统;沼气;煤气;天然气;液化气;锅炉预热空气
2、石油与天然气工业 能量交换;填井气回收; 燃气计量;气体质量分析;泄漏气测试;天然气测量;火炬气的监控
3、电力行业 燃料系统中气体分配过程中的气体测量;锅炉及辅助系统中各种气体的测量;燃气炉中气体测量;氢气测量;电厂高炉的一次风、二次风的测量
4、化学行业 烟气循环监测;采样系统中气体流量计量;引风机的气体流量计量;化肥厂氨气测量 ;电池工厂各种气体流量测量
5、冶金行业 钢铁厂加气测量;炼铁厂高炉煤气的测量;焦化厂焦炉煤气的测量;轧钢厂加热炉燃气(高炉煤气、焦化煤气、天然气等)的测量控制;热处理淬火炉等的氢、氧、氮等气体的控制
6、纸浆与造纸行业 废水处理系统中气体的测量;烟道流量监控;锅炉回收二次/三次空气;锅炉的燃气和空气送风测量
7、食品及医药行业 加工操作中新鲜空气的加入;啤酒厂中的二氧化碳处理;瓶子消毒器中的热空气的流量;热氧化过程中气体流量测量;通风系统;锅炉进气﹑废气﹑过程控制
8、环保 沼气利用过程中的气体测量;氯气处理过程中氯气气体测量;污水处理过程中曝气池的气体测量;烟筒烟道排气监测SO2和NOX的排量 9、其他行业 工厂压缩空气测量;煤粉燃烧过程粉/气配比控制燃料;水泥工业竖式磨粉机排放热气流量控制

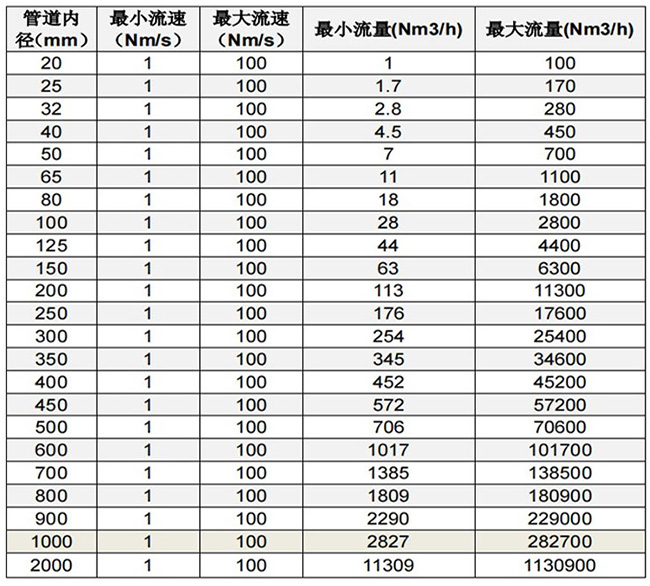

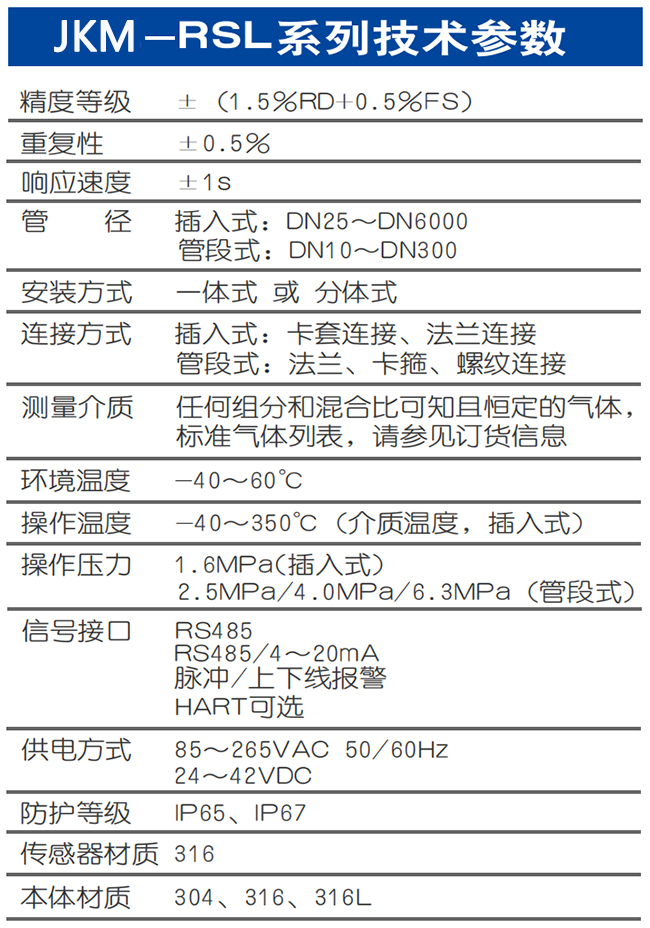

气体质量流量计性能指标
1、测量范围:0.5—100Nm/s (20℃,101.33KPa)
2、准确度: ±1%的读数 ±0.5%满量程

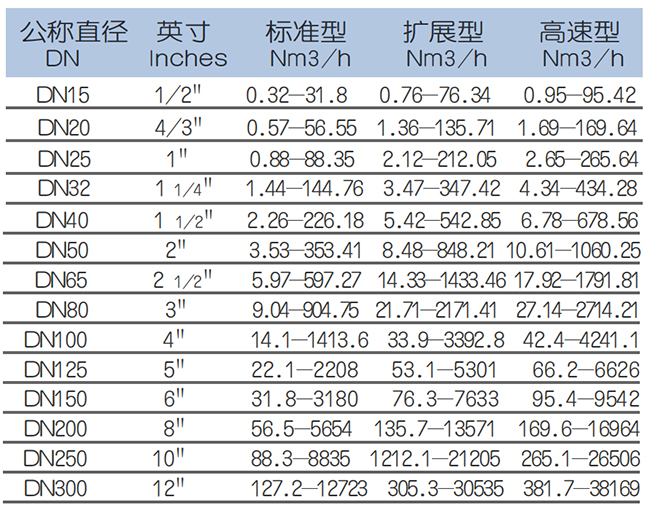

3、量程比:通常100:1(取决于标定流量的范围)
4、管径范围: 15mm~6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
6、环境温度范围: -40℃~+85℃(无显示); -30℃~+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃~+100℃;-40℃~+200℃; -40℃~+450℃;-40℃~+510℃
8、传感器直径:ф3、ф2.5
9、插入式传感器探杆直径:ф19(标准)、ф16、ф12
10、传感器材质:316不锈钢、哈氏合金、钛
11、探杆材质(保护套): 316不锈钢(标准)、哈氏合金
12、双向测量介质流量
13、模拟量输出:流量:4-20mADC, 温度:4-20mADC, 最大负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正,内置10段非线性修正
16、通讯:串口输出RS232/RS485
17、供电电源:24VDC/600mA;220VAC/2W;110VAC/3W
18、报警:1-2路继电器输出、5A/220V、5A/30VDC、键入设定
19、大屏幕LCD显示:七位瞬时流量,八位累积流量
20、过程压力:1.6Mpa(最大20MPa)
21、安装工艺形式:插入式(卡套、卡套+球阀、法兰连接)适用于DN80以上的管道安装,管道式(法兰、螺纹连接)适用于DN15以上的管道安装。
22、防爆等级:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
23、防护等级:IP65

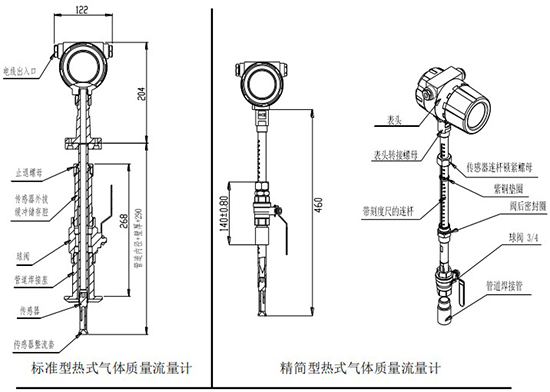

气体质量流量计传感器参数

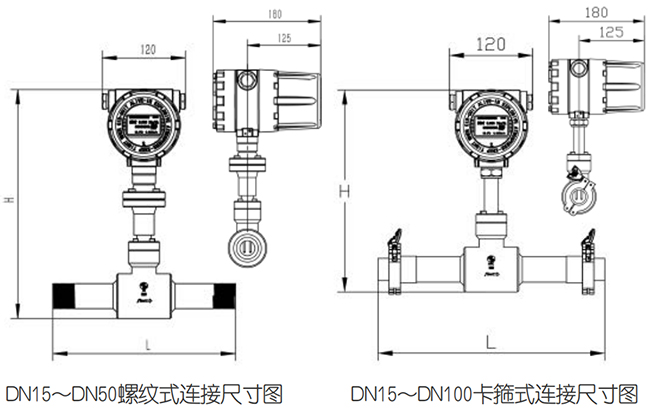

管段传感器数据表(螺纹连接)
内径 (mm)DN 重量 (Kg) 安装长度 (mm)L 连接螺纹 额定压力 (MPa)
带连接件 不带连接件
20 4.5 280 R3/4″ G1″ 1.6MPa
25 4.7 280 R1″ G11/4″
40 5.0 280 R11/2″ G2″
注:DN<20mm时,传感器尺寸请咨询我公司

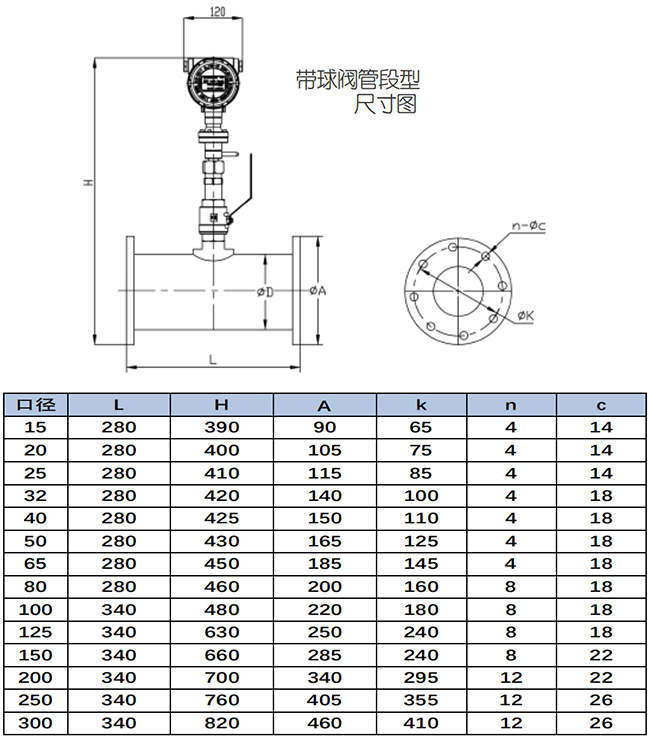

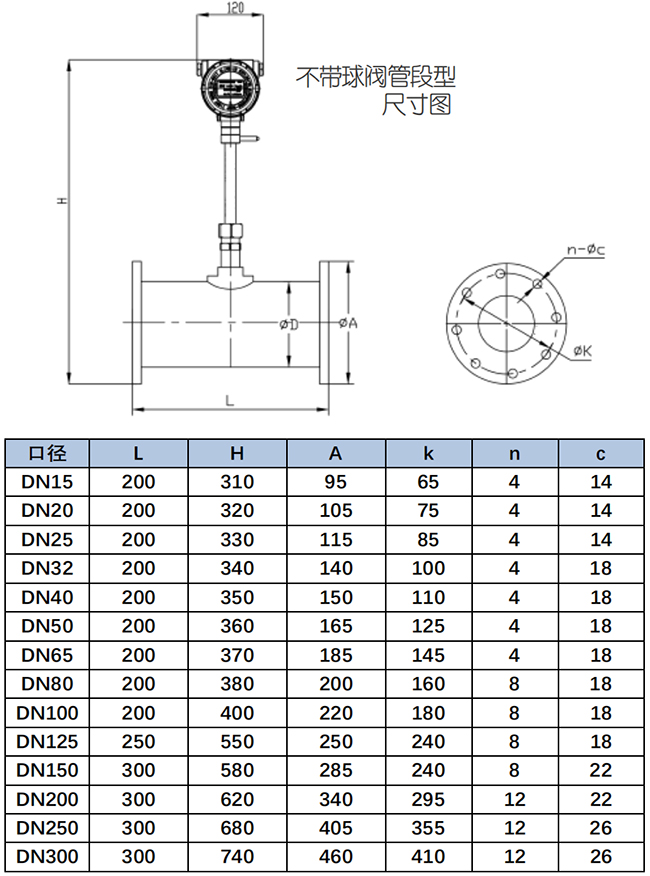

管段传感器尺寸表(法兰连接)
内径 (mm)DN 重量 (Kg) 安装长度 (mm)L 法兰尺寸(mm) 额定压力 (MPa)
D D0 N×A
20 6.2 280 105 75 4×14 1.0
25 6.6 280 115 85 4×14
32 7.2 280 140 100 4×18
40 8.2 280 150 110 4×18
50 9.6 280 165 125 4×18
65 10.8 280 185 145 4×18
80 13.1 280 200 160 8×18
100 16.5 280 220 180 8×18
125 19.6 290 250 210 8×18
150 29.8 310 285 240 8×22
200 40 340 340 295 8×22
250 56 370 395 350 12×22
300 66 410 455 400 12×22
350 70 440 505 460 16×22
400 75 480 565 515 16×26
450 90 510 615 565 20×26
500 105 550 670 620 20×26
600 162 620 780 725 20×30
700 180 690 860 810 24×26 0.6
800 240 750 975 920 24×30
1000 390 890 1175 1120 28×30
1200 650 1030 1405 1340 32×33
1400 850 1160 1630 1560 36×36
1600 1150 1290 1830 1760 40×36
1800 1500 1430 2045 1970 44×39
2000 1890 1560 2265 2180 48×42
注:表中只给出了1.0Mpa的额定压力,高于1.0Mpa时请咨询我公司

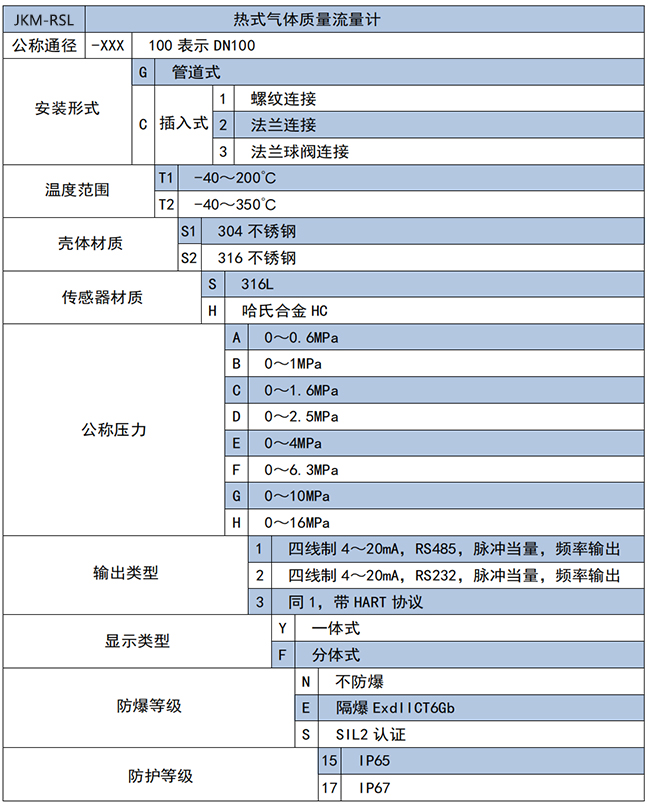

气体质量流量计产品选型
KM-RSL 热式气体质量流量计
公程通径 -XX 100表示DN100

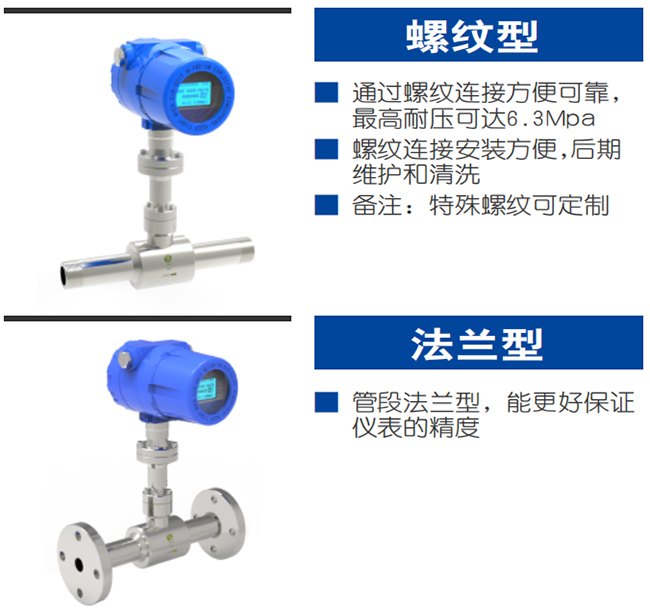

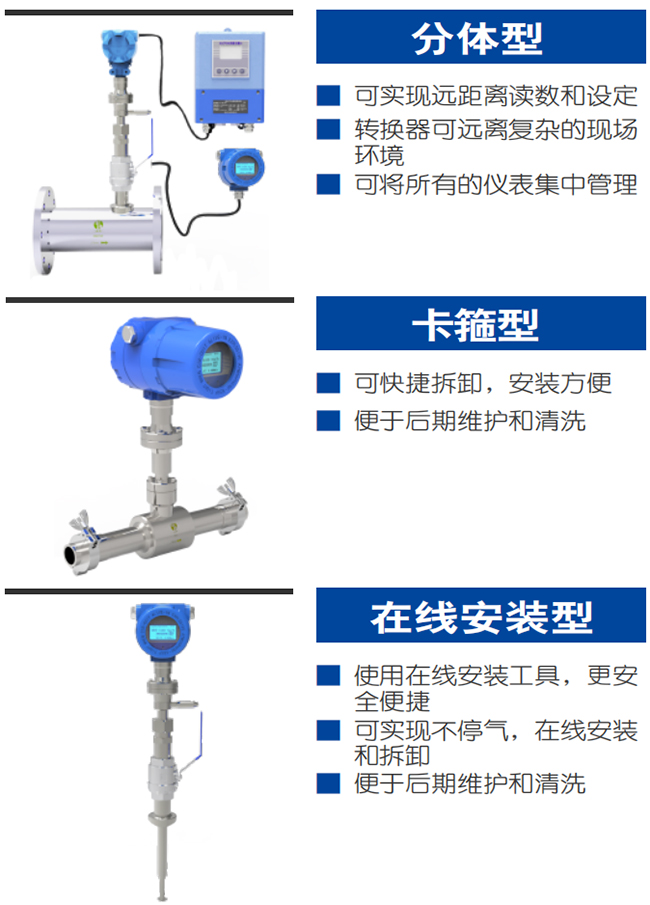

安装形式
G 管道式

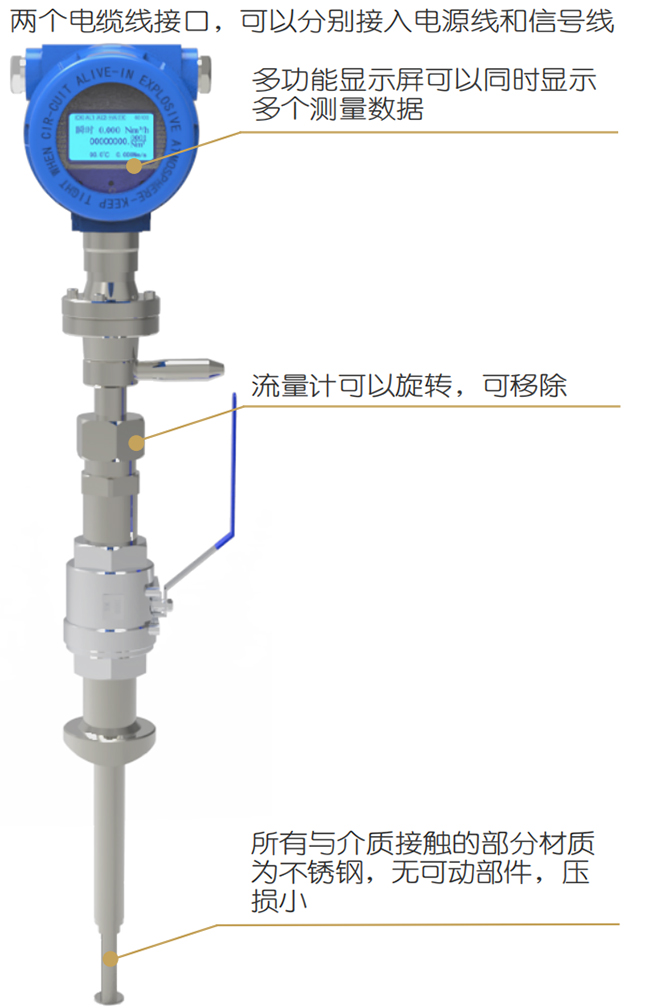

C 插入式 1 螺纹连接
2 法兰连接

公称压力
A 0~0.6MPA
B 0~1.0MPA
C 0~1.6MPA
D 0~2.5MPA
E 0~4.0MPA
F 0~6.4MPA
G 0~10MPA
H 0~16MPA

工艺条件
0 普通
1 防腐
2 防爆
3 高温

输入信号
A 无输出
B 4~20MA
C RS485 MODBUS
供电电源 1 220V AC
2 24V DC
热式气体质量流量计工作现场图
