金属转子流量计

金属转子流量计

  • 品*:JKM/凯铭仪表
  • 型号:JKM-LZ
  • 测量范围:0.0025~60m³/h
  • 精度等级:±1.5%
  • 公称通径:DN15~DN100
  • 适用介质:液体、气体
  • 工作压力:1.6~4.0MPa
  • 工作温度:-80℃~200℃
  • 供电方式:24VDC
  • 订货号:IUB430437FAF
金属转子流量计产品概述
LZ型金属转子流量计是工业自动化过程控制中常用的一种流量测量仪表,它具有压损小,检测范围大(量程比10:1),使用方便等特点,它可用来测量液体,气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。
LZ型金属转子流量计有就地显示型和智能远传型,带有指针显示,瞬时流量,累积流量,液晶显示,上下限报警输出,累积脉冲输出,标准的二线制4-20mA电流输出等多种形式,为用户提供了非常广阔的选择空间。另外该仪表采用高质量的MCU微处理系统,保证了流量计在各种应用场所的优良性能。
LZ型金属转子流量计的各种优良性能和可靠性,以及较好的性能价格比广泛受到了石化、钢铁、电力、冶金、轻工等行业的青睐。

金属转子流量计产品分类图


金属转子流量计结构原理
1、结构
LZ型金属转子流量计主要由三大部分组成
a、指示器(智能型指示器,就地指示器)
b、浮子
c、锥形测量室
金属转子流量计结构原理图
2、工作原理
被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力,当浮子所受上升力大于浸在流体中浮子重量,浮子便上升,环隙面积就随之增大,环隙处流体流速立即下降,浮子上下端差压降低,作用于浮子的上升力亦随着减少,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢,在浮子随介质上下移动时,磁场随浮子的移动而变化。
a、对于就地型,由就地指示器中的旋转磁钢与浮子内磁钢耦合,而发生转动,同时带动指针,通过刻度盘指示出此时的流量大小。
b、对于智能型,由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号,经A/D变换、微处理器,D/A输出,LCD液晶显示,来显示出流量的大小及累积流量。


金属转子流量计主要特点
1.适用于小管径和低流速
2.工作可靠、维护量小、寿命长
3.对于下游直管段要求不高
4.有较宽的流量范围度10:1
5.就地型指针指示接近于线性
6.智能型指示器带有LCD液晶显示,可显示瞬时、累积流量,还可输出脉冲、输出报警
7.带有温度补偿
8.有就地型、远传型、夹套型、防爆、耐腐等多种形式


金属转子流量计主要技术参数
1、测量范围:水2.5~100000l/h(20℃)
2、量程比:10:1
3、精度等级:1.0、1.5、2.5
4、工作压力:DN15、DN25、DN50为PN4.0MPa*大为10.0MPa、DN80、DN100为PN1.6MPa*大为6.4MPa
5、介质温度:-40℃~300℃
6、介质粘度:DN15:η<5mPa·s(F15.1~F15.3),η<30mPa·s(F15.4~F15.8),DN25:η<250mPa·s,DN50~DN150:η<300mPa·s
7、环境温度:液晶型:-40℃~85℃,指针型:-40℃~120℃
8、连接形式:法兰(执行标准DIN2501或按用户提供法兰标准制造)
9、仪表高度:250mm
10、电缆接口:M20*1.5
11、供电电源:24VDC二线制4~20mA或85~265VAC 50/60Hz(远传型)
12、报警输出:上限或下限瞬时流量报警 继电器输出(触点容量*大5A@250VAC)或集电*开路输出(*大100mA@30VDC内部阻抗100Ω)、脉冲输出:累积脉冲输出,*小间隔每10秒一个脉冲(交流型)或每50毫秒一个脉冲。
14、液晶显示:双排液晶显示,显示瞬时流量及累积流量。
15、本安防爆:Exia II CT4
16、测量管材质:316不锈钢(普通型)或内衬聚四氟乙烯(防腐型)

金属转子流量计口径对应流速范围表
金属转子流量计口径对应流速范围表

金属转子流量计安装要求
1、表可安装在垂直或水平的管道上,垂直流向的介质必须是由下而上的。水平流向的介质应与仪表上的箭头方向一致。仪表上游设备5DN长的直管段,下游设置250mm长的直管段,设置调节流量阀门时,其位置应该在仪表下游直管段之后。
2、推荐安装方式,设置旁通管道(见右图)。建议使用水平尺及铅锤检测流量计的安装垂直度, 以保证流量计的测量精度。
3、安装在管道上的流量计不应受到外力作用,在流量计出入口的适当位置加装支撑, 可使流量计基本不受外力作用。
4、安装内衬聚四氟乙烯(PTEE)的流量计时,紧固法兰螺栓时应特别谨慎,要求对称紧固且勿过猛过紧, 以防PTFE变形。
5、为避免流体冲击测量器内浮子,仪表在使用时必须缓慢开启阀门,特别是用于测量气体介质流量时,可在仪表的下游直管段后安装气体阻尼装置或节流阀以*大限度地减轻浮子振动。

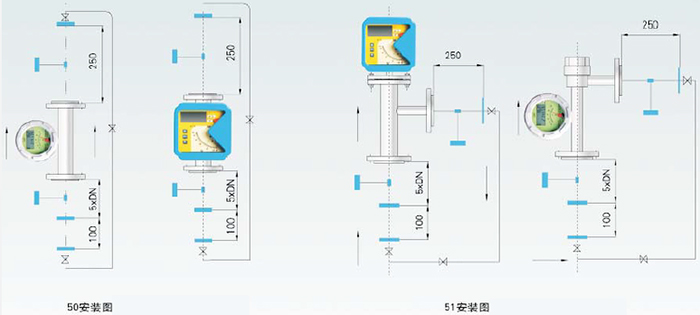

金属转子流量计50、51安装图

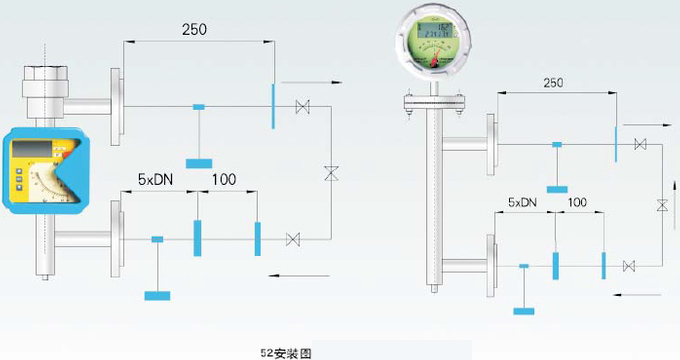

金属转子流量计52安装图

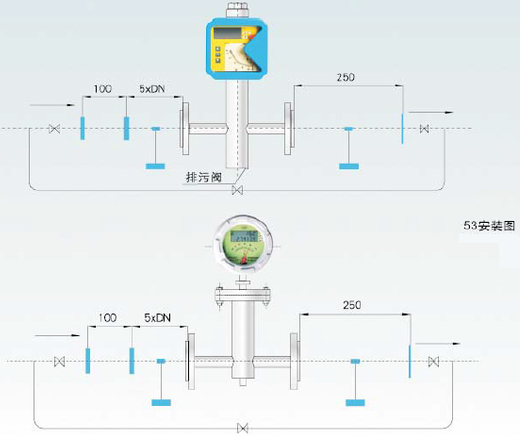

金属转子流量计53安装图

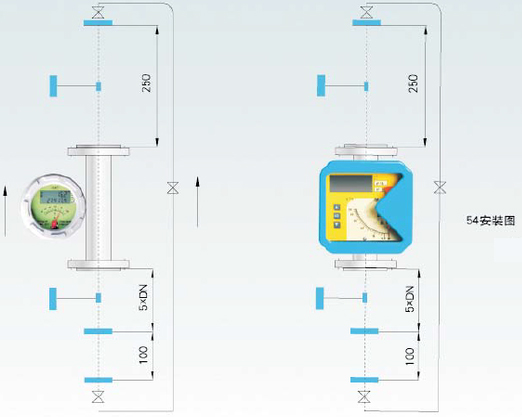

金属转子流量计54安装图
金属转子流量计标准型外形尺寸及重量压损表
金属转子流量计工作现场图
