双转子流量计

产品名称:双转子流量计

产品型号:LLT

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:双转子流量计是最新一代容积式流量计,由于它采用一对特殊齿形的螺旋转子,因而它具有无脉动、噪音极低、高精度、高可靠性、流量大、环境适应性强等显著特点。

双转子流量计产品简介

双转子流量计是最新一代容积式流量计,由于它采用一对特殊齿形的螺旋转子,因而它具有无脉动、噪音极低、高精度、高可靠性、流量大、环境适应性强等显著特点。它广范应用于石油化工、冶金、电子、码头等部门的商业贸易计量和工程管理控制。


双转子流量计工作原理

转子流量计的一对特殊齿型的螺旋转子直接啮合,无相对滑动,不需要同步齿轮。靠进、出口处较小的压差推动转子旋转。下图代表一对转子运转时的某一个横截面。同一时刻,每一个转子在同一横截面上受到流体的旋转力矩虽然不一样,但两个转子分别在所有横截面上受到旋转力矩的合力矩是相等的。因此两个转子各自作等速、等转矩旋转,排量均衡无脉动。螺旋转子每转一周可输出 8 倍空腔的容积,因此,转子的转数与流体的累积流量成正比,转子的转速与流体的瞬时流量成正比。转子的转数通过磁性联轴器传到表头计数器,显示出流过流量计(流过管道)的流量。

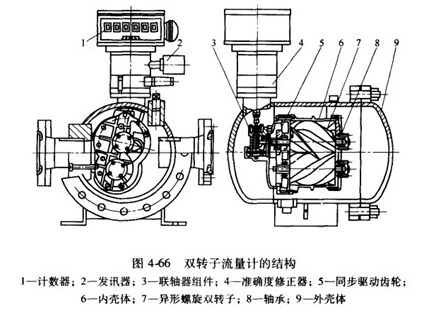

双转子流量计的结构原理图

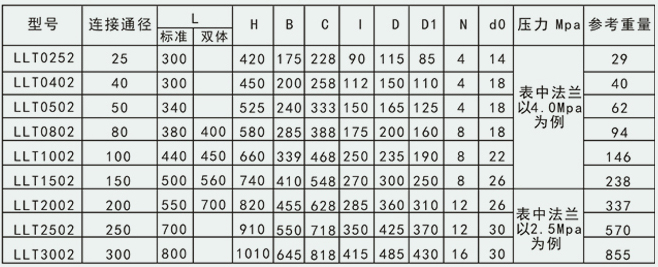

双转子流量计外形尺寸参照表

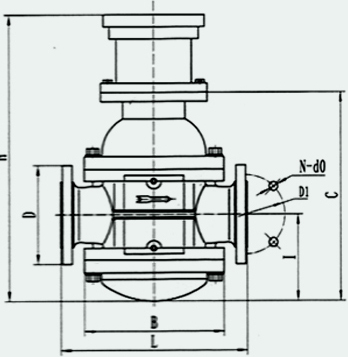

双转子流量计外形尺寸图
双转子流量计外形尺寸范围对照表

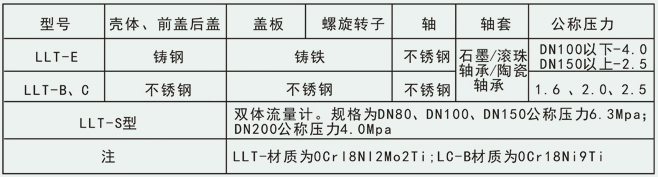

1.主要构件材料及公称压力
2.准确度等级:0.5级、0.2级
3.重复性误差:流量计的重复性误差不超过流量计基本误差绝对值1/3
4.使用介质温度:(环境温度-40℃~+500℃)0.5级(-20℃~+80℃);
  0.2级(-20℃~+60℃);加高温散热器可达到250℃。

双转子流量计技术特性


双转子流量计技术特性对照表

双转子流量计流量范围参考表


双转子流量计流量范围对照表

双转子流量计散热器

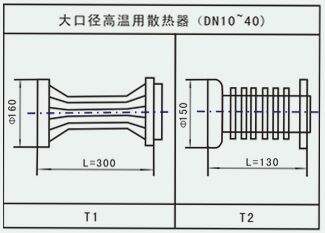

双转子流量计散热器图
注:
型号中出现T为高温流量计,用于60~120℃,不带发信器可不配置散热器;
型号中出现T1为高温流量计,用于120~200℃,配置长型散热器;
型号中出现T2为高温流量计,用于60~120℃带发信器,配置长型散热器。

双转子流量计安装说明


安装流量计,应尽量选择灰尘少、腐蚀性气体少、无强烈振动、距热源较远的地方。安装流量计外环境温度不能高于60℃。
通常情况下公称通径小于Φ100(含Φ100)的流量计必须水平安装(指螺旋转子转轴处于水平位里),即流量计的刻度盘垂直地面;公称通径大于Φ150(含Φ150)的流量计采用立式安装。
为了防止杂物落入流量计内,在安装流量计前,管道必须清洗干净。此外,在流量计前还应安装过滤器。对杂物较多的场合,可采用串联或并联过滤器安装。
安装时,要注意流量计壳体及过滤器壳体上的箭头方向与液体流动方向必须一致。为了便于检修,应装有旁路管线。流量计前后应装阀门,当流量计安装在垂直管路时,流量计应安装在旁路管道中,以防止杂物落入流量计内。由于安装位置的不同,为了便于读数,可将计数器(即表头)连接螺钉拆下,将计数器旋转90°或180°。

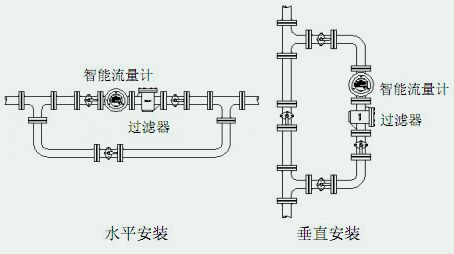

双转子流量计安装示意图
使用要求:
1.流量计启动前的操作
安装流量计处的工况条件(温度、压力、流量等)应符合流量计的主要技术性能。流量计和发讯器安装好后,让液体慢慢地通过水平安装的旁路管道或垂直安装的主路管道,以清理管道中的杂质。
2.使用时的启动过程
在启动流量计时,应先开旁路管道的阀门,后缓慢地开启流量计前的入口阀门,再缓慢地开流量计后的出口阀门,最后逐步关闭旁路阀门。用出口的阀门控制流量在流量计流量上限的70%以内为佳。

双转子流量计运行中可能发生故障。其故障现象及原因和处理方法

1、螺旋转子不转
原因:1.管道中有杂物;2.过滤顺损坏.杂物进表内.齿轮卡住;3.由于流量过大,轴承磨损.产生螺旋转子碰撞内膛,引起卡住。
处理方法:1.清洗流量计及管道;2.修理过滤器;3.更换轴承,保证间隙能灵活转动
备注:1.新安装开车时易发生;2。流量不能太大
2、螺旋转子转动,指针不动或时走时停
原因:1.转动部分松动,损坏或不灵活;2.磁联轴顺滑动;3.齿轮部件卡住
处理方法:1.重新紧定紧固件,清除不灵活处;2.检测磁联轴器是否灵活和磁力强弱;3.排除齿轮部件的故障
3、流量计负误差大
原因:1.旁路阀门渗漏;2.螺旋转子,计量室内壁或轴承遭磨损或腐蚀;3.流量低于下限;4.磁联轴器滑动或齿轮系统周期性障碍;5.实际液粘度小于检验液粘度
处理方法:1.检查旁路阀门;2.更换轴承,检查齿轮,调整间隙;3.增大流量;4.修配或更换磁联轴器或齿轮系统;5.选择与实际粘液度相近的检验液检验流量计或作粘度修正
备注:修理后重新调整检验
4、流量计正误差大
原因:1.流量有大的脉动或含有气体;2.实际液粘度大于检验液粘度;3.关小进口阀时,介质末充满计量室计量出
处理方法:1.减少流量脉动或增加气体分离器;2.选择与实际液粘度相近的检验液检验流量计或作粘度修正;3.用流量计出口阀调控介质流量
备注:修理后重新调整检验
5、二次表指示值多于一次表指示值
原因:发讯叶片插入或发讯器口内不合适
处理方法:调整发讯器位置
6、二次表指示值小于一次表指示值
原因:1.发讯叶片处的紧定螺钉松动;2.发讯器掉步
处理方法;1.紧固紧定螺钉;2.调整发讯叶片与发讯器间的间隙;3.用酒精精洗发讯器接口
7、二次表不指示
原因:1.开路或短路;2.发讯器损坏
处理方法:1.查线路;2.更换发讯器

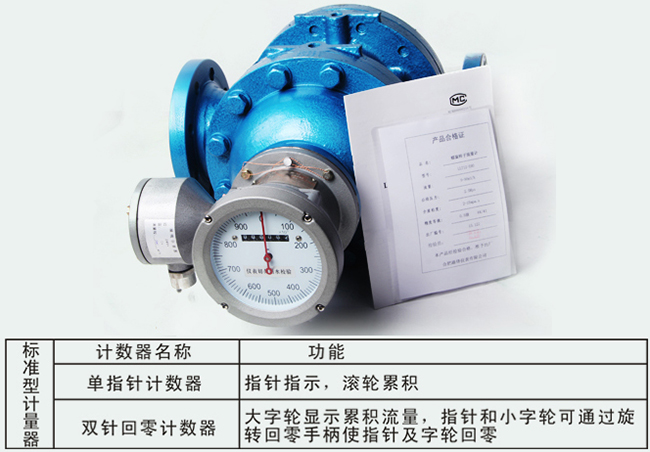

双转子流量计产品图
