氧气转子流量计

产品名称:氧气转子流量计

产品型号:LZ型

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:氧气转子流量计(金属管浮子流量计)非常适合在管道流量很小的场合进行测量的一个产品,具有现场显示和远传功能,是其它流量计无可替代的计量精度高的一个产品。

氧气转子流量计的详细资料

氧气转子流量计非常适合在管道流量很小的场合进行测量的一个产品,具有现场显示和远传功能,是其它流量计无可替代的计量精度高的一个产品,使用前景广泛     转子流量计主要用于石油化工、冶金、电力、医药、食品加工等行业的液体、气体、及蒸汽的流量测量和自控系统中。
氧气转子流量计的测量原理是被测流体从下向上经过锥管和浮子形成的环隙时,浮子上下端产生差压形成浮子上升的力,当浮子所受上升力大于浸在流体中浮子重量时,浮子便上升,环隙面积随之增大,环隙处流体流速立即下降,浮子上下端差压降低,作用于浮子的上升力亦随着减小,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子在锥管中高度和通过的流量有对应关系。浮子的位置由磁钢传递给指示器,实现就地和远传显示流量。


氧气转子流量计技术参数

测量范围:水(20℃)2.5-300000 l/h 空气(20℃,0.1013MPa)0.07-3000m3/h 参见流量表,特殊流量可订制
量程比:标准型10:1 特殊型20:1
转子流量计精度: 标准型1.5级
压力等级:标准型: DN15-DN50 4.0MPa DN80-DN200 1.6MPa
夹套的压力等级为1.6MPa
特殊型在选型和订货前应与工厂协商
压力损失:7kPa-70kPa
介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃
高温型:最高可达400℃
介质粘度:DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
环境温度:液晶型-30℃-+85℃
指针型-40℃-+120℃
连接形式:标准型:DIN2501标准法兰
特殊型:由用户指定的任意标准法兰或螺纹
电缆接口:M20*1.5
供电电源:标准型24VDC二线制4-20mA(10.8VDC-36VDC)
交流型:85-265VAC ? ?50HZ
电池型:3.6V@4AH镍氢电池
报警输出:上限或下限瞬时流量报警
标准型:集电极开路输出(最大100mA@30VDC内部阻抗100欧)
特殊型:继电器输出(触点容量最大5A@250VAC)
脉冲输出:累积脉冲输出,最小间隔50毫秒
液晶显示:瞬时流量显示数值范围:0-50000
累计流量显示数值范围:0-99999999
防护等级:IP65
防爆标志:本安型iaⅡCT6 隔爆型dⅡCT6

氧气转子流量计流量范围表


氧气转子流量计流量范围表
氧气转子流量计流量范围表

氧气转子流量计安装要求

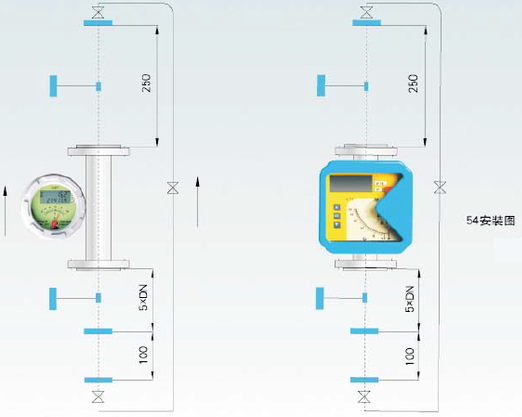

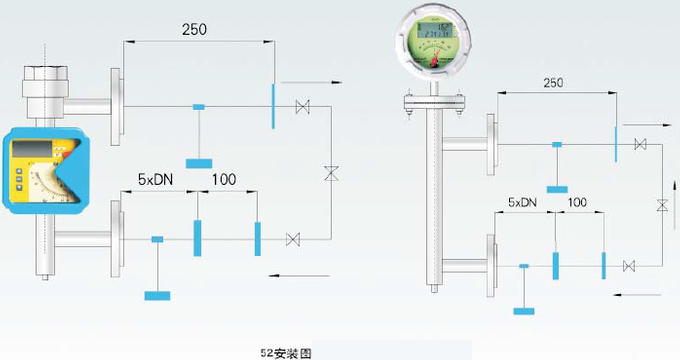

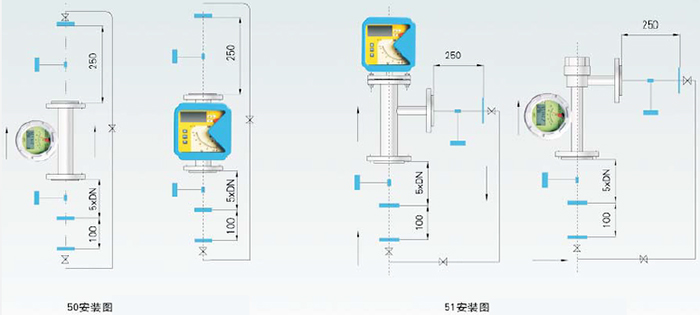

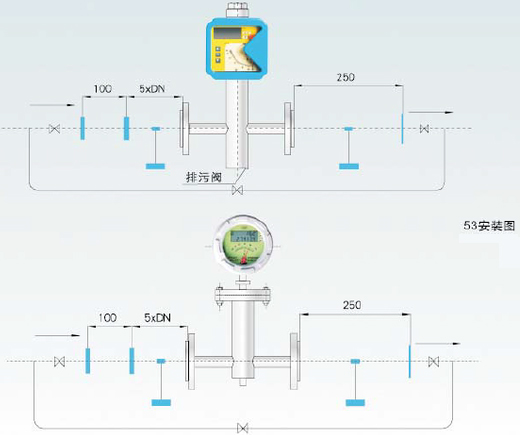

1、表可安装在垂直或水平的管道上,垂直流向的介质必须是由下而上的。水平流向的介质应与仪表上的箭头方向一致。仪表上游设备5DN长的直管段,下游设置250mm长的直管段,设置调节流量阀门时,其位置应该在仪表下游直管段之后。
2、推荐安装方式,设置旁通管道(见右图)。建议使用水平尺及铅锤检测流量计的安装垂直度, 以保证流量计的测量精度。
3、安装在管道上的流量计不应受到外力作用,在流量计出入口的适当位置加装支撑, 可使流量计基本不受外力作用。
4、安装内衬聚四氟乙烯(PTEE)的流量计时,紧固法兰螺栓时应特别谨慎,要求对称紧固且勿过猛过紧, 以防PTFE变形。
5、为避免流体冲击测量器内浮子,仪表在使用时必须缓慢开启阀门,特别是用于测量气体介质流量时,可在仪表的下游直管段后安装气体阻尼装置或节流阀以最大限度地减轻浮子振动。
氧气转子流量计安装要求
氧气转子流量计安装要求
氧气转子流量计安装要求
氧气转子流量计安装要求
氧气转子流量计安装要求
