塑料转子流量计

塑料转子流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LZS
  • 测量范围:0-60m³/h
  • 精度等级:±2.5%
  • 公称通径:DN4-DN100
  • 适用介质:液体,气体
  • 工作压力:<1MPa
  • 工作温度:≤120℃
  • 供电方式:刻度显示
  • 订货号:VNW767212GFB
塑料转子流量计概述
LZB型系列塑料转子流量计锥管主要部分均由AS,ABS塑料制成,有较好的耐腐性能,具有结构合理、体积小、重量轻、锥管不易破碎等特点。塑料转子流量计可广泛应用于化工、环保、食品等工业部门。特点 耐磨且耐腐蚀 可附有特定刻度,标定尺寸,测量范围以及测量管材料均已标注在测量管上。连接方式连接方式可分为:插接、焊接、螺纹和法兰连接四种。

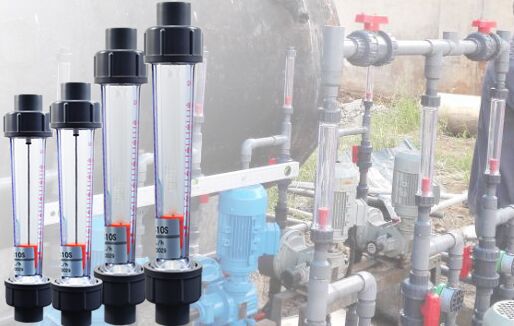

塑料转子流量计产品图


塑料转子流量计结构
塑料转子流量计结构如图:主要由小端向下,大端向上垂直安装的透明塑料锥管和在锥管内可上下移动的浮子作为测量元件,与螺母、接管、止档及“O”型圈等构成。当流体在锥管内自下而上流动时,在浮子上下产生压差,使浮子上升,当此压差与浮子重力、浮力及粘性力处于力平衡时,浮子处于静止位置,当流量变化时,流经锥管与浮子间环隙处流体的流速变化,浮子上下的压差相应变化,浮子作上下移动,因此浮子静止位置的高度可作为流量的量度。

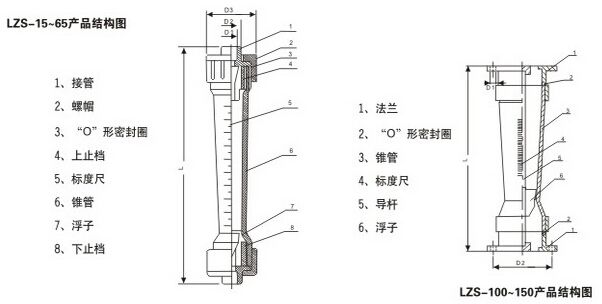

塑料转子流量计结构图

塑料转子流量计安装和使用
(1)安装前,应把仪表内的光洁支撑物用工具尖嘴钳轻轻把它取出,然后重新把它安装好,在安装时,要注意橡胶圈是否装在接管的槽内,以防漏水。
(2)流量计的接口,可用配套的ABS塑料管,或用PVC塑料管,用专用脱水粘合连接,也可用塑料法连接后,再和金属法兰连接。
(3)流量计必须垂直安装,应无明显倾斜,其安装高度,应便于对浮子的读数,读数时,视线与浮子应水平。(一般标准:需用的最佳流量为流量计最大流量的50%70%,尽量不要用到最高数。)
(4)在仪表的上下游进出口应保证有5倍仪表口径的直管段。
(5)被测流体压力须稳定,如流体压力不稳定,会造成浮子波动,不能正确测量,流量计上游应设置缓冲器或定值器。
流量计在使用时,应缓慢开启上游阀门至全开,然后用流量计下游的调节阀调节流量。(防止浮子突然向上冲击、损坏仪表,避免被测体温急骤变化。使用中如发现流量计有渗漏,一般是密封圈错位或失效,应校正或更换。)流量计停止使用时,应先缓慢关闭上游阀门,然后关闭流量计下游的流量调节阀。

塑料转子流量计规格及参数

                            公称通径
(mm)

                            型号

                            测量范围

                            允许被测介质状况

                            精度

                            短管型

                            温度℃

                            压力MPa

                            15

                            JKM-LZS-15

                            5-50l/h

                            0-60

                            ≤0.6

                            ±5%

                            10-100l/h

                            16-160l/h

                            25-250l/h

                            40-400l/h

                            50-500l/h

                            60-600l/h

                            100-1000l/h

                            25

                            JKM-LZS-25

                            100-1000l/h

                            160-1600l/h

                            250-2500l/h

                            32

                            JKM-LZS-32

                            0.4-4m3/h

                            0.6-6m3/h

                            50

                            JKM-LZS-50

                            1-10m3/h

                            1.6-16m3/h

                            65

                            JKM-LZS-65

                            5-25m3/h

                            8-40m3/h

                            12-60m3/h

                            80

                            JKM-LZS-80

                            5-25m3/h

                            8-40m3/h

                            12-60m3/h

                            100

                            JKM-LZS-100

                            14-90m3/h

                            18-120m3/h

                            125

                            JKM-LZS-125

                            25-150m3/h

                            30-180m3/h

                            150

                            JKM-LZS-150

                            12-60m3/h

                            18-90m3/h

                            20-120m3/h

                            25-150m3/h

                            30-180m3/h


塑料转子流量计工作现场图
