浓盐酸流量计

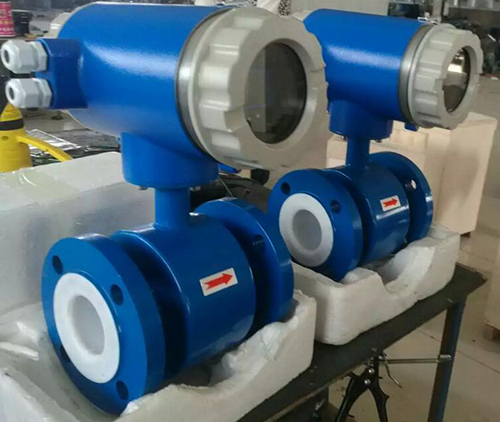

浓盐酸流量计概述

智能电磁流量计由传感器和转换器两部分构成。它是基于法拉*电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

由于电磁流量计的优点诸多，因此被广泛应用于石油、化工、化纤、冶金、轻纺、造纸、制糖、给排水、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

浓盐酸流量计工作原理是基于法拉*电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉*试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

浓盐酸流量计特点

1、测量管内无可活动部件，传感器使用寿命长。

2、管内无阻力部件，因此没有附加压力损失，不会产生阻塞，测量可靠。

3、抗干扰能力强、体积小、重量轻、安装方便、维护量小、测量范围宽。

4、测量不受流体温度、密度、压力、粘稠度、电导率等变化的影响。

5、可在老管道上截取改造安装，施工简单，工程量小。

6、与一般流量计的成本和安装费用低，特别适合大中口径管道流量的测量。

7、传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

8、中文LCD显示器，显示累积流量，瞬时流量、流速、流量百分比等。

9、可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

浓盐酸流量计技术参数

1、执行标准：JB／T 9248-1999；

2、公称通径：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000；

3、*高流速：15m／s；

4、精确度：DNl5-DN600 示值的±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)，DN700-DN3000 示值的±0.5％(流速≥0.8m／s)；±4mm／s(流速<0.8m／s)；

5、流体电导率：≥5uS／cm；

6、公称压力：DNl5～DN150 4.0MPa，DNl5～DN600 1.6MPa，DN200～DN1000 1.0MPa，DN700～DN3000 0.6MPa，特殊订货 6.3、10MPa；

7、环境温度：传感器 -25℃- 60℃，转换器及一体型 -10℃- 60℃；

8、衬里材料：聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA；

9、*高流体温度一体型：70℃；

*高流体温度分离型：聚氯丁橡胶衬里 80℃；120℃（订货时注明），聚氨酯衬里 80℃，聚四氟乙烯衬里 100℃；150℃（订货时注明），聚全氟乙丙烯（F46） 100℃；150℃（订货时注明），加网PFA 100℃；150℃（订货时注明）；

10、信号电极和接地电极材料：不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨；

11、电极刮刀机构：DN300-DN3000；

12、连接法兰材料：碳钢；

13、接地法兰材料：不锈钢1Crl8Ni9Ti；

14、进口保护法兰材料：DN65-DNl50 不锈钢1Crl8Ni9Ti，DN200～DNl600 碳钢十不锈钢1Crl8Ni9Ti；

15、外壳防护：DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68，其他传感器、一体型流量计和分离型转换器 IP65；

16、间距（分离型）：转换器距离传感器一般不超过100m；

浓盐酸流量计转换器技术数据

1、电源：交流 85-265V，45-400Hz，直流 11-40V；

2、操作键和显示按键式：4个薄膜按键可设定选择全部参数，也可利用PC机（RS232）对转换器设定编程；3行LCD宽视角、宽温、带背光显示；*1行显示流量值；*2行显示流量单位；*3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

操作键和显示磁键式：2个磁键用于显示参数的选择和复位，利用PC机（RS232）对转换器设定编程；2行LCD宽视角、宽温、带背光显示；*1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。*2行：显示流量。

3、内部积算器：正向总量、反向总量及差值总量。

4、输出信号单向模拟输出：全隔离，负载≤600D．（20mA时）；上限：0-21mA可选，每档lmA；下限：0-21mA可选，每档1mA；正、反向流量输出方式编程。

输出信号双向模拟输出：下限限制为。或4mA，其他同单向模拟输出。

输出信号双向脉冲输出：两路输出分别对应正向和反向流量,频率0～800Hz,上限1-800Hz可选,每档IHz；方波或选定脉宽，选定脉宽上限2．5S，每档1ms；无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。

输出信号双路报警输出：可报警（编程）高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.（与脉冲输出不隔离）。

5、数字通讯：RS232，RS485，HART；

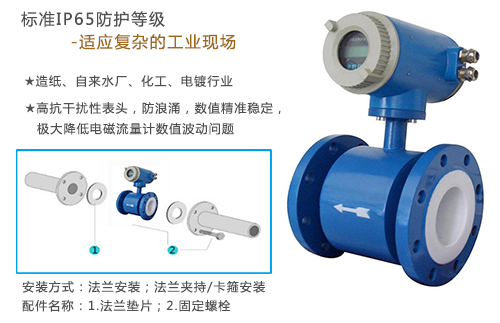

浓盐酸流量计保护法兰和接地法兰(或接地环)的选择

1、法兰种类：接地法兰（或接地环)

适用范围：适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。

2、法兰种类：进口保护法兰

适用范围：当介质有强磨损性时选用。

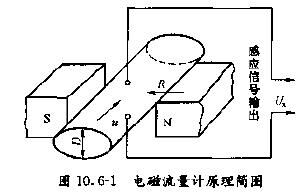

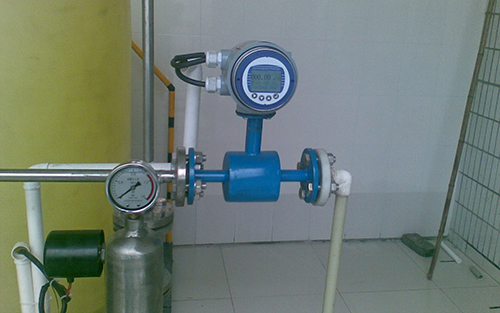

浓盐酸流量计测量原理

电磁流量计的测量原理是基于法拉*电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为：

E=KBVD

式中：K－－－－仪表常数

B－－－－磁感应强度

V－－－－测量管道截面内的平均流速

D－－－－测量管道截面的内径

测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。

浓盐酸流量计衬里的选择

1、衬里材料：聚四氟乙烯（F4）

主要性能：是化学性能*稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

*高介质温度一体型：70℃

*高介质温度分离型：100℃ 150℃ （需特殊订货）

适用范围：1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

2、衬里材料：聚全氟乙丙烯（F46）

主要性能：同F4，耐磨性、抗负压能力高于F4。

*高介质温度一体型：70℃

*高介质温度分离型：100℃ 150℃ （需特殊订货）

适用范围：除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。

3、衬里材料：聚氟合乙烯（Fs）

主要性能：适用温度上限较聚四氟乙烯低，但成本也较低。

*高介质温度一体型：70℃

*高介质温度分离型：80℃

适用范围：

4、衬里材料：聚氯丁橡胶

主要性能：1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。

*高介质温度一体型：70℃

*高介质温度分离型：80℃ 120℃ （需特殊订货）

适用范围：水、污水、弱磨损性的泥浆矿浆。

5、衬里材料：聚氨酯橡胶

主要性能：1、耐磨性能极强。2、耐腐蚀性能较差。

*高介质温度一体型：70℃

*高介质温度分离型：80℃

适用范围：中性强磨损的矿浆、煤浆、泥浆。

浓盐酸流量计电极的选择

1、电极材料：不锈钢0Crl8Nil2M02Ti

耐蚀及耐磨性能：用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。

2、电极材料：哈氏合金B

耐蚀及耐磨性能：对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。

3、电极材料：哈氏合金C

耐蚀及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，Cu下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀。

4、电极材料：钛

耐蚀及耐磨性能：能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fc＋＋、Cu＋＋）时，则腐蚀大为降低。

5、电极材料：钽

耐蚀及耐磨性能：具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和l 50℃以下的硫酸）的腐蚀。在碱中刁；耐蚀。

6、电极材料：铂／钛合金

耐蚀及耐磨性能：几乎能耐一切化学介质，但不适用于王水和铵盐。

7、电极材料：不锈钢涂覆碳化钨

耐蚀及耐磨性能：用于无腐蚀性，强磨损性的介质。

注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。
