丙酮流量计

产品名称:丙酮流量计

产品型号:KM-LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:丙酮流量计采用电磁感应原理测量介质流体流速的电磁流量计。它在管道的两侧加一个磁场,被测介质流过管道就切割磁力线,在两个检测电极上产生感应电势,其大小正比于流体的运动速度。

丙酮流量计产品概述

采用电磁感应原理测量介质流体流速的电磁流量计。它在管道的两侧加一个磁场,被测介质流过管道就切割磁力线,在两个检测电极上产生感应电势,其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。浆料流量计密封性能好,还可用于自来水和地下水道系统。而且测量过程不与流体接触,适于制药、生物化学和食品工业。
丙酮流量计是高精度、高可靠和使用寿命长的流量仪表,所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,还自行设计了一套中国最先进的,专用于浆料流量计的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品长期的高质量。浆料流量计特别设计了带背光宽温的中.英文液晶显示器,功能齐全实用、显示直观、操作使用方便。


丙酮流量计产品特点

1、独立性强,测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。
2、结构简单,故障率低,测量管内无活动及阻流部件,不堵塞、无压损。
3、适用范围广,量程比宽,适合导电液体,含有纤维、固体颗粒和悬浮物的液体。
4、安装要求低,直管段要求低(前5D后2D)。
5、工作稳定可靠,采用低频方波励磁,功耗小,零点稳定。
6、输出信号多样性,可输出与流速成正比例的线性模拟信号、数字信号及报警信号。


丙酮流量计技术参数

1、公称通径(mm):管道式四氟衬里:DN10~DN600;管道式橡胶衬里:DN40~DN1200;(特殊规格可定制)
2、流动方向:正,反,净流量;
3、量程比:150:1;
4、重复性误差:测量值的±0.1%;
5、精度等级:管道式:0.5级,1.0级;
6、被测介质温度:普通橡胶衬里:-20~+60℃;高温橡胶衬里:-20~+90℃;聚四氟乙稀衬里:-30~+100℃;高温型四氟衬里:-20~+180℃;
7、额定工作压力:DN6-DN80:≤1.6MPa;DN100-DN250:≤1.0MPa;DN300-DN1200:≤0.6MPa;(高压可定制);
8、流速范围:0.1-15m/s;
9、电导率范围:被测流体电导率≥5μs/cm;
10、电流输出:0~10mA:0~1.5kΩ;4~200mA:0~750 kΩ;负载电阻;
11、数字输出频率:上限可在1~5000HZ之间;
12、数字输出方式:输出频率内设定带光电隔离的晶体管集电极开路双向输出;
13、集电极最大电流:外接电源≤35V导通时集电极最大电流为250mA;
14、供电电源:AC220V或DC24V;
15、要求直管段长度:上游≥5DN,下游≥2DN;
16、连接方式:流量计与配管之间均采用法兰连接;
17、连接尺寸:法兰连接尺寸应符合GB11988规定;
18、防爆等级:mdIIBT4;
19、防护等级:IP65,特殊订制最高可达IP68;
20、环境温度:-25~+60℃;
21、相对温度:5%~95%;
22、消耗总功率:小于20W;
23、信号输出:4-20mA(负载0-750Ω),脉冲/频率,控制电平;
24、供电电源:AC220V,允差15%;或DC24V,纹波≤5%;
25、通讯输出:RS 485,MODBUS协议,HART协议,Profibus-DP协议;


丙酮流量计常用绝缘内衬材料性能及适用范围


丙酮流量计衬里选择图
1.名称:聚三氟乙烯
  性能:化学性能稳定,仅次于聚四氟乙烯,但耐磨性能差
  最高工作温度/℃:100℃
  适用液体:水、酸溶液

2.名称:聚四氟乙烯(F-4)
  性能:化学性能很稳定,但粘结性能差,与金属测量管很难粘接,耐磨性能也不好
  最高工作温度/℃:250℃
  适用液体:腐蚀性强的浓酸(硫酸流量计)、碱、盐溶液

3.名称:四氟乙烯和六氟丙烯(F-46)
  性能:化学耐腐性略逊于F-4,但与金属测量管有较强接合力,可用于负压
  适用液体:腐蚀性酸、碱、盐溶液

4.名称:四氟乙烯和乙烯(F-40)
  性能:化学耐腐性略逊于F-4,但与金属测量管有较强接合力,可用于负压
  适用液体:腐蚀性酸、碱、盐溶液

5.名称:聚氨酯橡胶
  性能:耐磨性能好,但耐酸碱性能差
  最高工作温度/℃:70℃
  适用液体:水泥浆、纸浆类液体

6.名称:氯丁橡胶
  性能:弹性好,耐磨、耐腐蚀,抗冲击性能好,成本也比较低
  最高工作温度/℃:70℃
  适用液体:水泥浆、矿浆、稀酸流体

7.名称:耐酸搪瓷
  性能:耐除氢氟酸、磷酸以外的其它酸类和溶剂,有一定耐碱性,抗冲击性差
  最高工作温度/℃:180℃
  适用液体:一般酸、碱、腐蚀性液体

8.名称:陶瓷
  性能:有极好的耐磨性,且有很好的耐各种强酸、强碱的腐蚀性,但性脆易碎,应防温度剧变
  最高工作温度/℃:180℃
  适用液体:具有腐蚀性的矿浆

9.名称:耐酸橡胶
  性能:耐60℃以下任何浓度的盐酸、草酸、磷酸及50%的硫酸、NaOH、KOH等,但忌强氧化剂
  最高工作温度/℃:60℃
  适用液体:一般酸、碱、盐水溶液


丙酮流量计常用电极材料及使用范围


丙酮流量计电极选择图
1.电极材料:耐酸不锈钢材料(1Cr18Ni9Ti)、含钼不锈钢(1Cr18Ni12Mo2Ti)(相当于316L)
  特点及使用范围:主要用于生活工业用水、原水、下水、废污水、稀酸、稀碱等弱腐蚀性酸、碱、盐液体

2.电极材料:哈氏合金B
  特点及使用范围:适用于低浓度盐酸等非氧化性酸和非氧化性盐液,硝酸等氧化性酸不适用

3.电极材料:哈氏合金C
  特点及使用范围:适用于常温硝酸、其他氧化性酸、氧化性盐液等,盐酸等,还原性酸和氯化物不适用

4.电极材料:钛
  特点及使用范围:耐腐蚀性略优于耐酸刚,对氯化物、次氯酸盐、海水有优良的耐腐蚀性,对常温硝酸等氧化性酸有耐腐蚀性,盐酸、硫酸等还原性酸不适用

5.电极材料:钽
  特点及使用范围:具有和玻璃相似的优越耐腐蚀性,除氢氟酸、发烟硫酸等少数酸外,适用于大部分酸液,氢氧化钠等碱液不适用

6.电极材料:铂、铂铱合金
  特点及使用范围:对几乎所有的酸碱液耐腐蚀,王水、铵盐等少数介质不适用,价格昂贵

7.电极材料:碳化钨硬质合金
  特点及使用范围:浆液专用电极材料,可降低浆液噪声,耐腐蚀性较差,腐蚀性液体不适用

8.电极材料:导电橡胶、导电氟塑料
  特点及使用范围:低噪声电极材料,可抗浆液噪声和流动噪声,导电氟塑料耐化学品性能好

丙酮流量计口径流量范围对照表


丙酮流量计流量范围对照表

丙酮流量计外形尺寸参照表


丙酮流量计外形尺寸图
丙酮流量计外形尺寸对照表

丙酮流量计选型


丙酮流量计选型

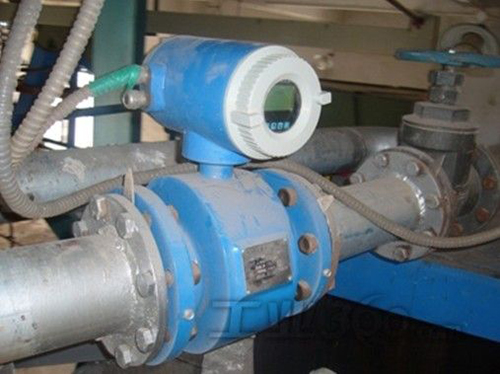

丙酮流量计工作现场图
