氯甲烷流量计

产品名称:氯甲烷流量计

产品型号:JKMLUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:氯甲烷流量计(涡街流量计)是根据卡门涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。

甲烷流量计产品概述


氯甲烷流量计是根据卡门涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。
氯甲烷流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品,实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。


氯甲烷流量计产品特点


1、采用先进的第三代电容式力传感器,性能可靠,精度、灵敏度高;
2、耐脏污,不堵塞,抗振动、电磁干扰,抗杂质能力特强;
3、无可动部件,耐脏污,一体式智能显示,安装简便免维护;
4、压力损失小,仅为标准孔板的1/2△P左右;
5、适用介质范围广:能准确测量各种温度下的气体、液体、蒸汽流量,可测二相流;
6、可选用多种防腐及耐高低温材质(如哈氏合金,钛等);
7、整机全密封无死角,无任何泄漏点,可耐42MPa高压;
8、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
9、具有多种安装方式供选择,安装简单,费用低;
10、具有一体化温度、压力补偿,直接输出质量或标方;
11、具有可选小信号切除、非线性修正、滤波时间可选择;
12、计量准确,精度可达到0.2~1.5%;
13、重复性好,一般为0.05~0.08%,测量快速;
14、仪表内设自检程序,故障现象一目了然;
15、多种输出形式,能远传各种参数;
16、抗震动性强,一定范围内可测脉动流。


氯甲烷流量计主要技术指标


公称通径(mm) 25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa) DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃) 压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)
本体材料 1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度 压电式:0.2g      电容式:1.0~2.0g
精确度 ±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
范围度 1:6~1:30
供电电压 传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池
输出信号 方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数 符合JB/T9249标准 Cd≤2.4
防爆标志 本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5
防护等级 普通型IP65     潜水型 IP68
环境条件 温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质 气体、液体、蒸汽
传输距离 三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω


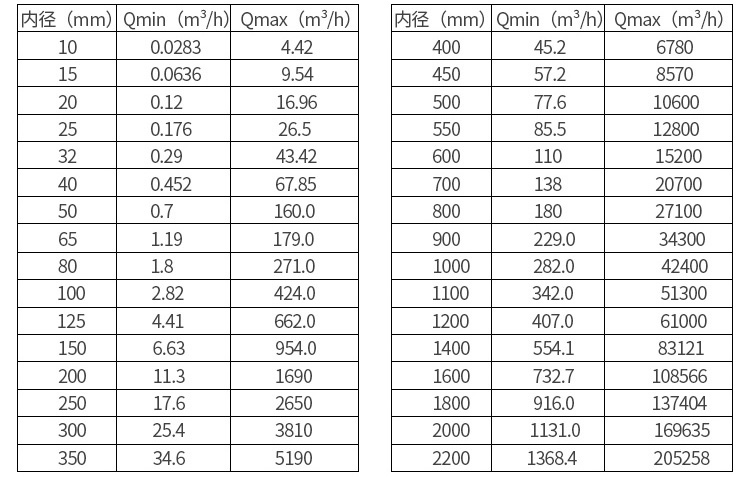

氯甲烷流量计工况流量范围表


仪表口径
(mm)
液体 气体
测量范围
(m3/h)
输出频率范围
(Hz)
测量范围
(m3/h)
输出频率范围
(Hz)
25 1~10 21~210

8.8~55 190~1140
32 1.5~15 15~150

15~140 150~1395
40 2.5~25 13~130 25~205 126~1036
50 3.5~45 9~119 35~350 93~930
80 8.5~110 5.3~68 80~800 53~530
100 16~180 5.2~58 130~1300 42~420
150 35~350 3.3~33 350~3500 33~330
200 65~650 2.6~26 550~5500 22~220
250 95~950 1.9~19 850~8500 18~180
300 150~1500 1.8~18 1350~13500 16~160
(300) 150~1500 5.5~87

1560~15600 85~880
(400) 180~3000 5.6~87 2750~27000 85~880
(500) 300~4500 5.6~88 4300~43000 85~880
(600) 450~6500 5.7~89 6100~61000 85~880
(800) 750~10000 5.7~88 11000~110000 85~880
(1000) 1200~17000 5.8~88 17000~170000 85~880
>(1000) 协议   协议




































注:表中(300)~(1000)口径为插入式


氯甲烷流量计常用气体介质的标准状态密度(0℃,绝压P=0.1MPa)


气体名称 密度(kg/m3) 气体名称 密度(kg/m3)
空气(干) 1.2928 乙炔 1.1717
氮气 1.2506 乙烯 1.2604
氧气 1.4289 丙烯 1.9140
氩气 1.7840 甲烷 0.7167
氖气 0.9000 乙烷 1.3567
氨气 0.7710 丙烷 2.0050
氢气 0.08988 丁烷 2.7030
一氧化碳 1.97704 天然气 0.8280
二氧化碳 1.3401 煤制气 0.8020


氯甲烷流量计外形尺寸
氯甲烷流量计外形尺寸图

氯甲烷流量计的安装设计


仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。
(一)安装环境要求:
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4.氯甲烷流量计应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。
6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
(二)仪表管道安装要求:
1.氯甲烷流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
DN为仪表工称口径
氯甲烷流量计安装注意事项
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
2.上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db
3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,见图(七)。D为仪表工称口径,单位:mm
5.仪表在在管道上可以水平、垂直或倾斜安装。

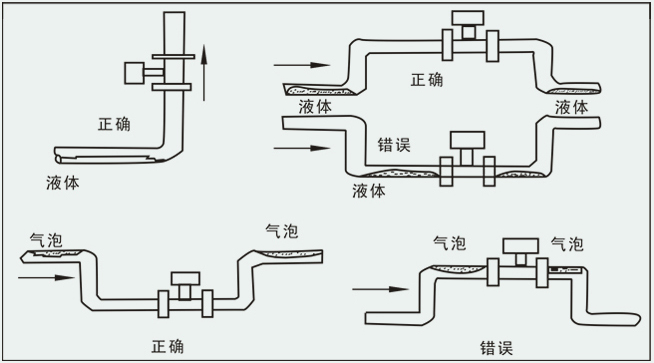

6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示
7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处
如图(四)b所示
氯甲烷流量计安装注意事项
8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。


氯甲烷流量计订货须知及选型样谱


一.尊敬的用户,当您要选用本公司产品时,请仔细阅读选型样本,并做好以下工作:
1.认真核对被测介质的工况条件:温度、压力、管径等工艺参数。
2.认真核对被测介质的使用流量范围,特别是最小流量值以最终确定使用仪表的口径及配管参数。
3.确定仪表的安装地点,保证直管段,并为仪表的安装维护创造好的环境条件。
4.填好订货咨询单,见附表
二.氯甲烷流量计选型表(符合JB/T9294-1999标准)
1.传感器选型表
型    谱 说    明
LU   涡街流量仪表
G   传感器
检测
方式
  B   压电式传感器
E   电容式传感器
连接方式   1 仅对满管型 法兰连接型
2 仅对满管型 法兰卡装型
3 仅对插入型 简易插入型
4 仅对插入型 球阀插入型
5 仅对满管型 螺纹连接型
6 仅对满管型 卡箍连接型
7 仅对满管型 对焊型
测量介质   2     液体
3     气体
4     蒸汽
公称通径   02

30
A0

A8



DN25
…              单位:mm
DN300
DN1000

DN1800
 显示
 文字
  E   英文显示
C   中文显示
使用环境   P   普通型
  B   防爆型
输出信号  本项可复选 1   脉冲输出
2   4~20mA电流输出,液晶显示
3   RS-485通讯
4   HART协议
5   电池供电
补偿方式     无补偿
T   温度补偿
P   压力补偿
Z   温度、压力补偿
选型
说明
例如: LUGE2405E-P2Z 满管型电容式涡街流量仪表,法兰卡装型连接,介质为蒸汽,
                     仪表通径为DN50,英文显示, 4~20mA电流信号输出,温压补偿型
氯甲烷流量计工作现场图
