植物油流量计

产品名称:植物油流量计

产品型号:JKM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:植物油流量计采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现,以标准485形式进行数据传输。

植物油流量计产品概述
LWGY植物油流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。
植物油流量计按照供电方式、是否具备远传信号输出可分为LWGY-B型和LWGY-C型。
LWGY-B型:供电电源采用3.2V10AH锂电池(可连续运行4年以上); 无信号输出功能。
LWGY-C型:供电电源采用24VDC外供电,输出4-20mA标准两线制电流信号,并可根据不同的现场需要,可增加RS485或HART通讯。

植物油流量计产品特点
1、维护方便高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2、重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3、输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
4、可获得很高的频率信号(3~4kHz),信号分辨力强;
5、范围度款,中大口径可达1:20,小口径为1:10;
6、结构紧凑轻巧,安装维护方便,流通能力大;
7、植物油流量计适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等
9、植物油流量计可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装。

植物油流量计的原理
在管道中心安放一个涡轮,两端由轴承支撑。当流体通过管道时,冲击植物油流量计叶片,对植物油流量计产生驱动力矩,使植物油流量计克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内,对一定的流体介质粘度,植物油流量计的旋转角速度与流体流速成正比。由此,流体流速可通过植物油流量计的旋转角速度得到,从而可以计算得到通过管道的流体流量。
植物油流量计的转速通过装在机壳外的传感线圈来检测。当植物油流量计叶片切割由壳体内永久磁钢产生的磁力线时,就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值。

植物油流量计基本参数
1、公称口径:管道式:DN4~DN200
2、插入式:DN100~DN2000
3、精度等级:管道式:±0.5级,±1.0级
4、插入式:±1.5级、±2.5级
5、环境温度:-20℃~50℃
6、介质温度:测量液体:-20℃~120℃
7、测量气体:-20℃~80℃
8、大气压力:86KPa~106KPa
9、公称压力:1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
10、防爆等级:ExdIIBT4
11、连接方式:螺纹连接、法兰夹装、法兰连接、插入式等
12、直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN;液体:上游直管段应≥20DN,下游直管段应≥5DN;插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
13、显示方式:(1)远传显示: 脉冲输出、电流输出(配显示仪表);(2)现场显示:8位LCD显示累积流量,单位(m3)4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速;(3)温度压力补偿型:A、显示标准瞬时流量及标准累计流量,B、显示当前压力、温度、电池电压
14、输出功能:(1)脉冲输出,p-p值由供电电源确定,(2)4~20mA两线制电流输出,(3)单位体积脉冲输出及传感器原始脉冲输出,(4)带有RS485通迅接口
15、供电电源:(1)DC5~24V,(2)标准型3V锂电池安装于仪表内部可连续使用八年以上,(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
16、传输距离:传感器至显示仪距离可达500m

植物油流量计流量范围
仪表口径
(mm)
正常流量范围
(m3/h)
扩展流量范围
(m3/h)
默认安装方式及耐压等级 可选安装方式及默认耐压等级 特制耐压等级
(MPa)
DN4 0.04~0.25 0.04~0.4 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN6 0.1~0.6 0.06~0.6 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN10 0.2~1.2 0.15~1.5 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN15 0.6~6 0.4~8 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN20 0.8~8 0.45~9 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN25 1~10 0.5~10 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN32 1.5~15 0.8~15 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN40 2~20 1~20 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN50 4~40 2~40 法兰安装、2.5Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN65 7~70 4~70 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN80 10~100 5~100 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN100 20~200 10~200 法兰安装、1.6Mpa

4.0、6.3、12、16、25
DN125 25~250 13~250 法兰安装、1.6Mpa

2.5、4.0、6.3、12、16
DN150 30~300 15~300 法兰安装、1.6Mpa

2.5、4.0、6.3、12、16
DN200 80~800 40~800 法兰安装、1.6Mpa

2.5、4.0、6.3、12、16

植物油流量计外形尺寸
植物油流量计外形尺寸图
植物油流量计外形尺寸对照表

植物油流量计选型说明
电源 直流电源 电源 DC 24V


(可选) 功耗 <0.5W


电池供电 电源 DC 3V/3.6V电池供电


(可选) 最低工作电压 >2V/>2.1V




功耗 工作电流 1170±20uA/300±5uA






待机电流 325±5uA/195±5uA




电池标称容量 9Ah/12Ah




电池可持续工作时间 约10个月
输入 输入信号频率范围 0~3000Hz
输出 工况脉冲输出 脉冲负载能力 >1100Ω/>4000Ω


(可选) 高电平幅值 >22V




低电平幅值 <0.8V




脉冲宽度 1/2fin×1000 (ms)


电流输出(可选) 电流负载能力 ≤900Ω/≤700Ω




输出 两/三线制4~20mA电流输出






三线制0~20mA电流输出
绝缘电阻 >500MΩ
通讯(可选) 通讯接口 RS485接口


通讯协议 MODBUS-RTU

植物油流量计安装注意事项
植物油流量计是一种最典型的速度式流量计,它是利用悬置于流体中带叶片的转子或叶轮感受流体的平均流速而推导出被测流体的瞬时流量和累计流量,从而实现流量测量的目的。植物油流量计通产由涡轮流量传感器和显示仪表组成,其安装方式需要注意以下几点。
1、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥20dn,下游直管段应≥5dn,其中dn为管道内径。
2、传感器应远离外界磁场,如不能避免,应采取必要的措施;
3、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道;
4、传感器露天安装时,请做好放大器插头的防水处理;
5、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
6、液体流量计传感器可水平、垂直安装,垂时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。
7、若流体不稳定有脉动流,为保证植物油流量计的良好测量可安装缓冲器,以消除脉动流。转子流量计在使用时,应先缓慢旋开流量计上游管道上的控制阀门,然后用调节阀调节流量,以免突然开启造成浮子急速上升击损锥管。
植物油流量计的测量精度高,量程比款,适用于流量变化幅度较大的现场测量。并且压力损失小,且耐高压,仪表的各元件可用各种抗腐蚀材料制成,是一款使用较宽泛的流量仪表。

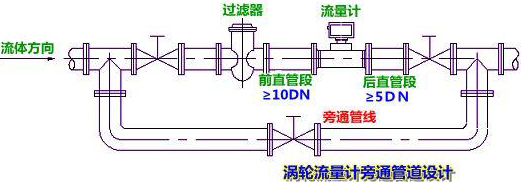

植物油流量计安装注意事项

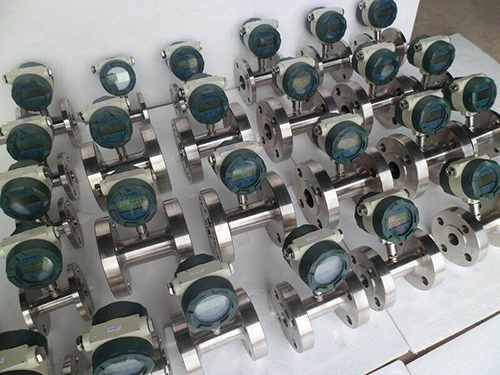

植物油流量计工作现场图
