蓖麻油流量计

产品名称:蓖麻油流量计

产品型号:JKM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:蓖麻油流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。

蓖麻油流量计产品概述
蓖麻油流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。
蓖麻油流量计按照供电方式、是否具备远传信号输出可分为LWGY-B型和LWGY-C型。
LWGY-B型:供电电源采用3.2V10AH锂电池(可连续运行4年以上); 无信号输出功能。
LWGY-C型:供电电源采用24VDC外供电,输出4-20mA标准两线制电流信号,并可根据不同的现场需要,可增加RS485或HART通讯。

蓖麻油流量计工作原理
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:
蓖麻油流量计工作原理公式
式中:
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3],由校验单给出。
Q——流体的瞬时流量(工作状态下)[m3/h]
3600——秒时换算系数
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。
蓖麻油流量计结构及工作原理图

蓖麻油流量计产品特点
1、维护方便高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2、重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3、输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
4、可获得很高的频率信号(3~4kHz),信号分辨力强;
5、范围度款,中大口径可达1:20,小口径为1:10;
6、结构紧凑轻巧,安装维护方便,流通能力大;
7、适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等
9、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装。

蓖麻油流量计基本参数
1、执行标准:涡轮流量传感器(JB/T9246-1999)
2、仪表口径(mm)及连接方式:4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
3、精度等级:±1%R、±0.5%R、±0.2%R(需特制)
4、量程比:1:10;1:15;1:20
5、传感器材质:304不锈钢、316(L)不锈钢等
6、使用条件:介质温度:-20℃~+120℃,环境温度:-20℃~+60℃
7、相对湿度:5%~90%
8、大气压力:86Kpa~106Kpa
9、信号输出功能:脉冲信号、4~20mA信号
10、通讯输出功能:RS485通讯、HART协议等
11、工作电源:外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等,内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
12、信号线接口:基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5
13、防爆等级:ExiaIICT4或ExdIIBT6
14、防护等级:IP65或更高(可订制)

蓖麻油流量计安装尺寸

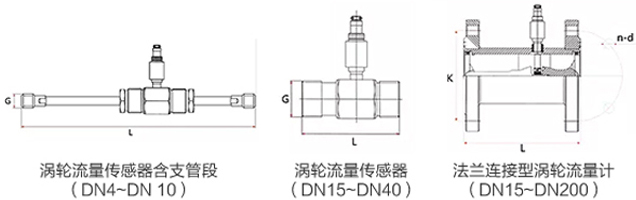

蓖麻油流量计外形尺寸图
蓖麻油流量计安装尺寸对照表

蓖麻油流量计流量范围
蓖麻油流量计流量范围对照表

蓖麻油流量计选型说明
蓖麻油流量计选型参数对照表

蓖麻油流量计安装
1、 蓖麻油流量计安装采用法兰连接、螺纹连接及夹装式;
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥20dn,下游直管段应≥5dn(dn为管道内径)。
3、传感器应远离外界磁场,如不能避免,应采取必要的措施;

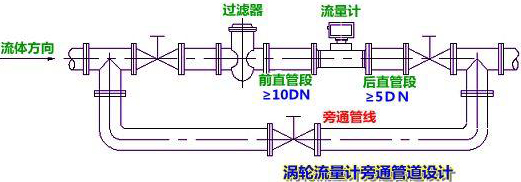

4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道(如图四);
5、传感器露天安装时,请做好放大器插头的防水处理;
6、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式,详见有关“使用说明书"。
蓖麻油流量计安装示意图
