石油流量计

石油流量计产品概述

LC系列椭圆齿轮流量计是用于对管道中液体流且进行连续测量的高精度流量仪表，椭圆齿轮流量计具有量程大、压损小、适应性强等优点。

LC系列椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，并可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品等)，流量计由不同的材质制成来测量。

根据计量介质不同LC系列椭圆齿轮流量计分为铸铁铸钢型、铸铁铸钢高温型、铸铁铸钢高粘型、不锈钢食品型，可广泛应用于石油、化工、轻工、冶金、食品、医药卫生、商业等部门管道液体的准确计量。

石油流量计产品特点

1、测量精度较高：0.2级与0.5级；

2、机构简单、坚固、运行可靠；

3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；

4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。

5、广泛用于各种油品及对铸铁不腐蚀液体介质的计量

6、用于高压、低腐蚀性介质的计量

7、广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量

8、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器

9、防爆等级：ExiaIICT6

石油流量计的主要技术参数

表头显示：指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出

仪表型号：LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示

测量介质：液体、各种油品

口径规格：10---200

流量测量范围：0.04-340 m3/h

测量精度：0.5级 0.2级

被测介质温度：-20℃-100℃ ，最高+200℃

工作压力：1.6MPa 2.5MPa 6.4MPa

输出信号：脉冲、4--20mA、RS485

通讯类型：RS485

电源：DC12V ---DC24V

安装方式：法兰连接、螺纹连接

防爆等级：ExiaIIBT4

防护等级：IP65

石油流量计的工作原理

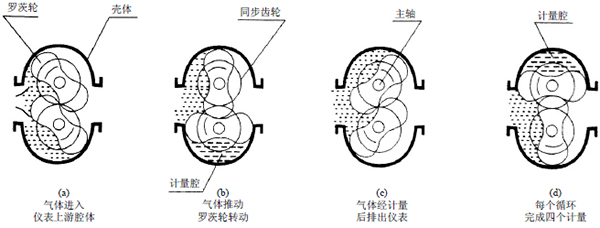

LC系列椭圆齿轮流量计由流量变送器和计数机构组成，变送器的主要部分是由计量腔、装在计量腔内一对椭圆齿轮转子和密封联轴器组成。计数机构则包含减速机构、精度调节机构和字轮显示器。转子与计量腔组成若干己知体积的空腔作为计量单位。一对椭圆齿轮转子由同步齿轮保持适当的位置关系，在流量计进出口处的压差下推动转动，并不断地将进口液体经空腔计量后送至出口。密封联轴器将椭圆齿轮旋转的总数，以及旋转的快慢传递给计数机构，机械式计数机构有指针显示和字轮累积。电子式计数机构对流量计转子的旋转信号传递给传感器而产生相应的电信号进行处理，并在显示屏上显示出液体的瞬时流量和累计流量。

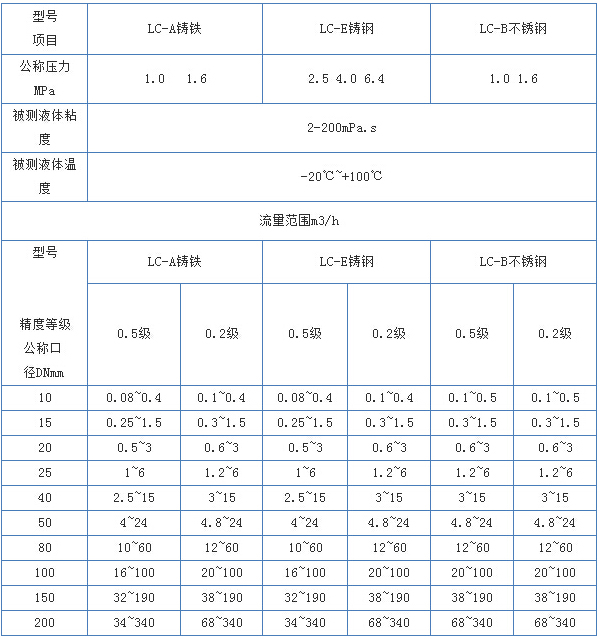

石油流量计流量范围


石油流量计选型说明

1	2	3	4	5	6	7	7	8	9	10	11
基本 型号	公称 通径	准 确 度	压 力 级 别	温 度 级 别	显示形式	输出信号	批控形式	材料组别	接口形式	外供电源	内容含义
											椭圆齿轮流量计系列
	1/8"										1/8"--20"选择一种或以mm
		0.1									准确度0.1级(或0.2、0.5)
			S1								公称压力0.6M.Pa
			S2								公称压力1.0M.Pa
			S3								公称压力2.5M.Pa
			S4								公称压力4.0M.Pa
			S5								公称压力6.3M.Pa
			S6								公称压力6.3M.Pa
			S7								公称压力10M.Pa
			S8								公称压力15M.Pa
				M1							测量介质温度：-40-+60℃
				M2							测量介质温度：-10-+80℃
				M3							测量介质温度：-10-+200℃
				M4							测量介质温度：-10-+300℃
					N						现场无显示
					T						现场显示累积流量
					I						现场显示瞬时流量
					L						现场显示单次流量（回零计数）
					Y						现场大字码回零计数器
					P						脉冲输出
						4					4-20mA输出
						H					4-20ma+HART协议
						V					1-5V输出
						3					232通讯协议
						8					485通讯协议
						M					MODBUS协议
							C1				机械批控器
							C2				电子批控器
								F1			F1-F53见零部件材料组合表
									J1		NPT 美国推拔管螺纹
									J2		SPT英国标准管螺纹
									J3		中国标准法兰
									J4		NIST美国标准法兰
										V	按5V、12V、24V、36V等填写
