废油流量计

产品名称:废油流量计

产品型号:JKM-LC

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:LC系列废油流量计是用于对管道中液体流且进行连续测量的高精度流量仪表,废油流量计具有量程大、压损小、适应性强等优点。

废油流量计产品概述

流量测量与流体的流动状态无关,这是因为废油流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。废油流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。椭圆齿轮流量计是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油(重油流量计)、聚乙烯醇、树脂等粘度较高介质的流量测量。


废油流量计产品特点

1、废油流量计测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
2、粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此测量介质的粘皮愈大,泄漏误差愈小,对测量愈有利。
3、废油流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。


废油流量计的主要技术参数

口径从10~150mm;
外壳材质有多种供选择:铝、不锈钢及中高压不锈钢、PPS、青铜等;
轴承材质有多种供选择:陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等;
轴的材质:316不锈钢;
O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择;
量程比10:1,最大可达50:1;
精度为±1%和±0.5%两种,重复性±0.03%;
安装时直管段要求:5D+3D,需加装过滤器;
粘度最高可达1,000 000CP;
压力等级最高可达551bar;
耐温等级最高可达-10~60℃;


废油流量计的结构及工作原理

1、工作原理
液体流量的计量是在测量室内完成的。在测量室内有一对椭圆齿轮,在进口与出口两端液体压差作用下,一对椭圆齿轮在转轴上不停地转动,测出其转数
即可知道流经仪表液体(液体流量计)的总量。

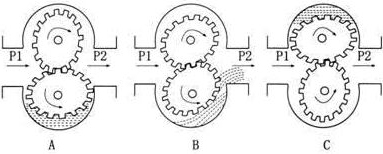

废油流量计工作原理图
如图所示,一对椭圆齿轮A、B 把进口与出口分开,在齿轮A 与计量室内壁形成一个新月形空间的液体——称为“一份”(图上以阴影表示)。齿轮A 有一转
动力矩,而齿轮B上总力矩等于零。齿轮A 带动齿轮B 转动。图是两轮的中间位置,当转动到位置如图1c)所示时,齿轮A 失去了转动力矩,而齿轮B 获得
了转动力矩,齿轮B 带动齿轮A 转动,如图所示。

2、结构
LC型废油流量计主要由计量室、密封机构和计数机构组成。

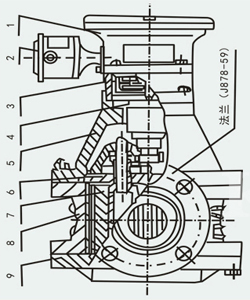

废油流量计工作原理结构图
1、计量室:仪表躯壳①(图2、图3,以下同)由铸铁制成,它的内腔与盖板④组成测量室。测量室内有两根不锈钢轴②,一对椭圆齿轮③就套在轴上,靠流
量计进出口处的压力差推动而旋转,从而不断地把进口处的液体经新月形空腔计量后送到出口处,每旋转一周,累计出四倍新月型空间的体积。椭圆齿轮
与测量室内壁的间隙很小,仅几十微米,以减少仪表的泄漏量。
2、密封机构:仪表的测量室是封闭的。小口径流量计采用永久性磁性密封机构(见图2):由隔板⑧将主动永久磁铁⑥、被动永久磁铁⑦分开。该结构灵敏
度高,密封可靠;大口径流量计采用聚四氟乙烯塑料作填料密封(见图3):通过调节螺母③来改变弹簧⑦的压缩量,使密封衬垫⑥伸张,达到密封目的。该
结构比较简单,调整方便。
3、计数机构:仪表的计数机构包括传统轮系、传动比调整机构和结算机构。一对椭圆齿轮旋转的总数、以及旋转的快慢经传动轮系⑩变速后传递给结算机
构(11)的指针及字轮,即可知道通过管道中的液体总量和瞬时流量。传动比调整机构则用来调整修正仪表误差。
LCB型椭圆齿轮流量计,是在LC 型废油流量计数机构中安装上电脉冲发信器,即在LC 型流量计密封处的传动轴上安装了一块带有永久磁铁的圆盘,新
型磁敏感集成传感器安装在计数器上。该传感器具有寿命长、抗干扰能力强、工作频率宽、无火花、不怕油污和灰尘、体积小、安装方便等优点,当磁铁
接近于它的感应面达到动作距离时,即可无接触地产生可靠的检测信号。

废油流量计流量范围

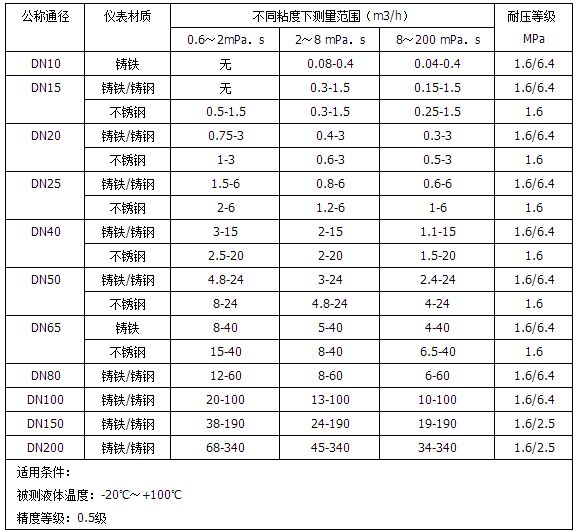

废油流量计流量范围对照表

废油流量计外形尺寸

铸铁型废油流量计外形尺寸对照表
铸钢型废油流量计外形尺寸对照表
不锈钢型废油流量计外形尺寸对照表

废油流量计选型

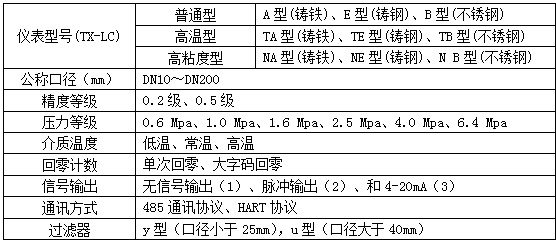

废油流量计选型对照表

废油流量计的安装与使用

1 、废油流量计安装的方向应使仪表壳体上所示箭头方向与液体流动方向一致,安装位置应注意便于读数
2 、仪表尽量安装在常温场合,不要安装在有害气体及强烈热辐射的场合,防止仪表计数器部分受损害;
3 、仪表中的椭圆齿轮轴尽可能安装成水平位置,即刻度盘应安装成垂直位置(分度O ”应在上面},以减少椭圆齿轮与壳体间的摩擦.降低零件的摩损。由于安装位置不同.为了便于读数,可将计数器(表头)旋转90°或180°(见图2)。
4 、仪表安装前.管道必须彻底清洗在整个管路系统中,若无严格的过滤装置时.应在仪表前安装过滤器,以防杂质进入表内。
5 、仪表应安装在泵的出口端.流量调节阀应安装在仪表的下游。使用时先打开上游截止阀,然后缓慢开启下游流量调节阀或截止阀。严禁突然开启或关闭。
6 、废油流量计在使用时,应使表内流满液体被测液体内不应混有气体否则测出气和液的混合容积使测量不准液体内混有气体必须在仪表前安装气体分离器。
7 、管道中的流量不应急剧增加或减少,应避免管道振动、水力冲击和压力急剧波动等现象否则将影响仪表正常工作。
8 、流量超过规定最大流量时,椭圆齿轮随着转速提高而磨损增加.且压力损失急剧增加,应避免使用。低于最小流量.虽仍能计量,但误差增大流量计的起动流量约为最大流量的2 % ,正常工作流量最好为最大流量的70 %一80 %
9 、用于测量高粘度液体时,一般均将液体加热以降低粘度,然后在管道内流通。当仪表停用后,仪表内充满的液体冷却而变粘如再要启用,必须用蒸汽在表体外部把液体冲热等方法加热,待仪表内液体粘度降低后才能使用。否则粘液会咬住传动零件.致使仪表损坏。
10 、被测液体温度不应高于规定值,超过了仪表甚至会卡住不动。液体温度变化也会造成粘度影响的附加误差。另外,温度增加也造成新月形空间体积增加,使仪表‘走得慢,测量室为铸铁,椭圆齿轮为铸铝时,附加误差+0.14 % / 100℃ 。
11 、每台仪表出厂时均用7 号机械油在室温条件下标定,常温下油的粘度约为10mpa • s ,如用户使用的液体粘度与此相差较大时,可调换双层齿轮。
12 、严禁用扫线蒸汽和水通过仪表

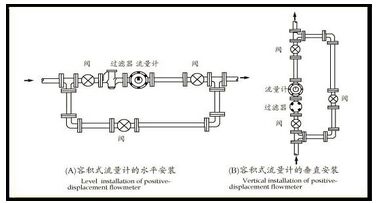

废油流量计安装注意事项
废油流量计安装注意事项

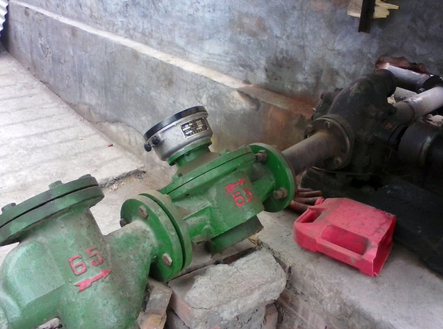

废油流量计工作现场图
