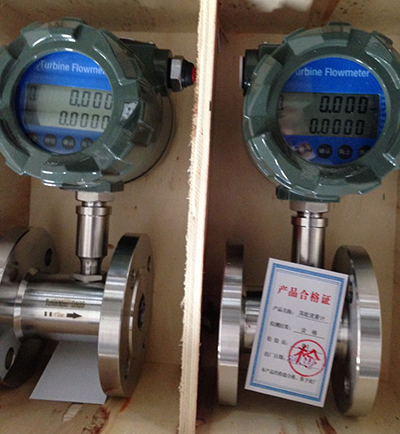

原油流量计

产品名称:原油流量计

产品型号:JKM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:原油流量计采用涡轮进行测量。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量。

原油流量计产品概述

原油流量计采用涡轮进行测量。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的原油流量计的时间常数可达0.01秒。
智能涡轮流量计广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。


原油流量计产品特点

1、压力损失小,叶轮具有防腐功能;
2、原油流量计采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、原油流量计采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;


原油流量计基本参数

1、公称口径:管道式:DN4~DN200
2、插入式:DN100~DN2000
3、精度等级:管道式:±0.5级,±1.0级
4、插入式:±1.5级、±2.5级
5、环境温度:-20℃~50℃
6、介质温度:测量液体:-20℃~120℃
7、测量气体:-20℃~80℃
8、大气压力:86KPa~106KPa
9、公称压力:1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
10、防爆等级:ExdIIBT4
11、连接方式:螺纹连接、法兰夹装、法兰连接、插入式等
12、直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN;液体:上游直管段应≥20DN,下游直管段应≥5DN;插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
13、显示方式:(1)远传显示: 脉冲输出、电流输出(配显示仪表);(2)现场显示:8位LCD显示累积流量,单位(m3)4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速;(3)温度压力补偿型:A、显示标准瞬时流量及标准累计流量,B、显示当前压力、温度、电池电压
14、输出功能:(1)脉冲输出,p-p值由供电电源确定,(2)4~20mA两线制电流输出,(3)单位体积脉冲输出及传感器原始脉冲输出,(4)带有RS485通迅接口
15、供电电源:(1)DC5~24V,(2)标准型3V锂电池安装于仪表内部可连续使用八年以上,(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
16、传输距离:传感器至显示仪距离可达500m

原油流量计流量范围表

仪表口径
(mm)
正常流量范围
(m3/h)
扩展流量范围
(m3/h)
常规连接方式
与耐压等级
特制耐压等级(MPa)
(带径法兰连接方式)
DN 4 0.04~0.25 0.04~0.4 螺纹连接/6.3MPa 10、16、25
DN 6 0.1~0.6 0.06~0.6 螺纹连接/6.3MPa 10、16、25
DN 10 0.2~1.2 0.15~1.5 螺纹连接/6.3MPa 10、16、25
DN 15 0.6~6 0.4~8 螺纹连接/6.3MPa 4.0、6.3、12、16、25
DN 20 0.8~8 0.45~9 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接







DN 25 1~10 0.5~10 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 32 1.5~15 0.8~15 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 40 2~20 1~20 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 50 4~40 2~40 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 65 7~70 4~70 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 80 10~100 5~100 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 100 20~200 10~200 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 125 25~250 13~250 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 150 30~300 15~300 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 200 80~800 40~800 法兰连接/1.6MPa 2.5、4.0、6.3、12、16

原油流量计安装尺寸

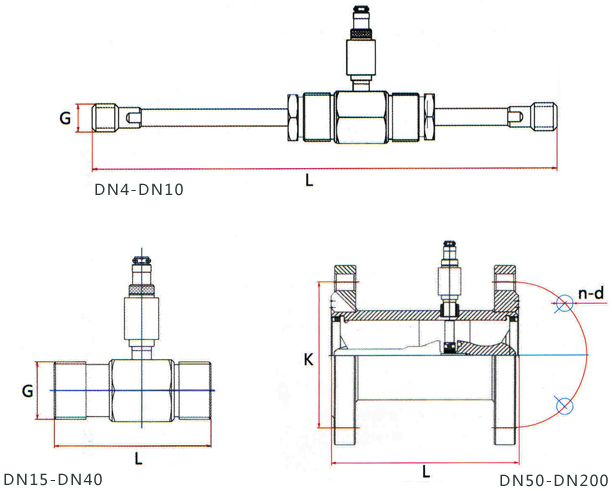

原油流量计外形尺寸图

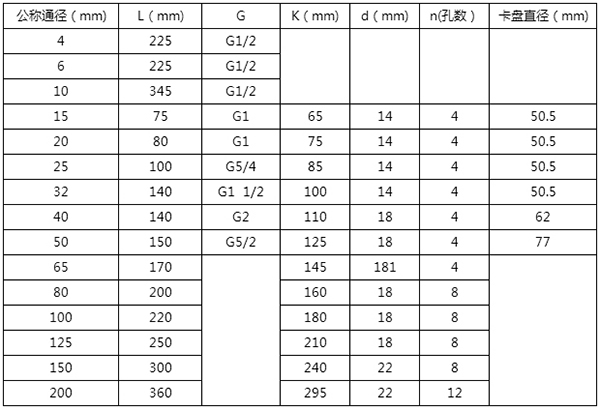

公称通径(mm) L(mm) G K(mm) D(mm) n(孔数)
4 225 G1/2





6 225 G1/2
10 345 G1/2
15 75 G1 Φ65 Φ14 4
20 80 G1 Φ75 Φ14 4
25 100 G5/4 Φ85 Φ14 4
32 140 G2 Φ100 Φ14 4
40 140 G2 Φ110 Φ18 4
50 150 G5/2 Φ125 Φ18 4
65 170

Φ145 Φ18 4
80 200 Φ160 Φ18 8
100 220 Φ180 Φ18 8
125 250 Φ210 Φ18 8
150 300 Φ240 Φ22 8
200 360 Φ295 Φ22 12

原油流量计选型

电源 直流电源 电源 DC 24V


(可选) 功耗 <0.5W


电池供电 电源 DC 3V/3.6V电池供电


(可选) 最低工作电压 >2V/>2.1V




功耗 工作电流 1170±20uA/300±5uA






待机电流 325±5uA/195±5uA




电池标称容量 9Ah/12Ah




电池可持续工作时间 约10个月
输入 输入信号频率范围 0~3000Hz
输出 工况脉冲输出 脉冲负载能力 >1100Ω/>4000Ω


(可选) 高电平幅值 >22V




低电平幅值 <0.8V




脉冲宽度 1/2fin×1000 (ms)


电流输出(可选) 电流负载能力 ≤900Ω/≤700Ω




输出 两/三线制4~20mA电流输出






三线制0~20mA电流输出
绝缘电阻 >500MΩ
通讯(可选) 通讯接口 RS485接口


通讯协议 MODBUS-RTU

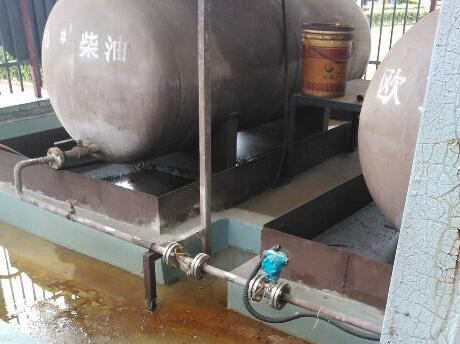

原油流量计的安装

原油流量计作为叶轮式流量计的主要品种,由传感器和转换显示仪表组成,被广泛应用于测量封闭管道中的液体(液体流量计),但液体必须是与不锈钢、硬质合金不起腐蚀作用,且介质中没有纤维以及颗粒等杂质。以下就来讲讲原油流量计的一些安装方式注意点。
原油流量计的安装有法兰连接、螺纹连接及夹装式三种方式。安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应大于等于20倍管径,下游直管段大于等于5倍管径。
原油流量计的传感器应远离外界磁场,如不能避免,应采取必要的措施。为了检修时不至于影响液体的正常输送,应在传感器两端的直管段外安装旁通管道。传感器露天安装时,要做好防水处理。传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
液体涡轮流量计可水平、垂直安装,垂时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。直管段内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。
作为流量测量的一种理想仪表,原油流量计在业界获得了广泛的应用,正确的安装方式是保证仪表正常运作的前提条件,为日后的保养维修提供便利,也能让仪表的寿命更长久。
原油流量计安装注意事项

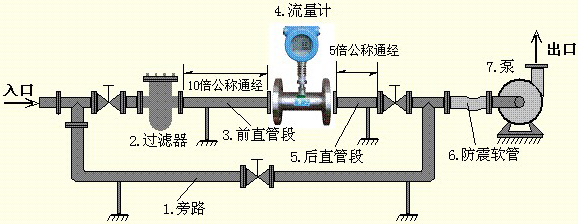

原油流量计安装图
