重油流量计

重油流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LC
  • 测量范围:0.04-1000m³/h
  • 精度等级:0.5%
  • 公称通径:DN10-DN200
  • 适用介质:柴油 原油 工业油
  • 工作压力:1.6-6.3Mpa
  • 工作温度:-10-100℃
  • 供电方式:24VDC
  • 订货号:NGB449649YSY
重油流量计产品概述
椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。
LC型椭圆齿轮流量计装有指针和字轮累积装置,可现场直接显示流经管道内的液体流量和瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。加装散热器或椭轮欠齿可测量高温、高粘液体。不同的液体(酸、碱、盐、有机溶液等)流量计主体可选择不同的材质制造。
LC系列椭圆齿轮流量计是容积型流量计的一种,特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量,一般也称为油表。在流量仪表中是精度较高的一类。

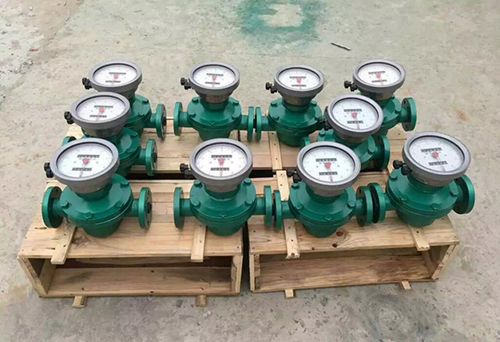

重油流量计产品图


重油流量计的结构及工作原理
椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器,则构成高温型流量计。送变器由装有一对椭圆齿轮转子的计量室和密封联轴器组成,计数机构则包含减速机构、调节机构、计数器、发讯器。
重油流量计结构图
LC系列椭圆齿轮流量计的工作原理是在仪表测量室进出口两端液体压差的作用下,液体推动一对椭圆齿轮转动并排出液体;每个腔体的容积是固定体积;齿轮转速引出,传感器发出同步脉冲计数,椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。若附加发信装置后,再配以电显示仪表可实现远传只是瞬时流量或累积流量。

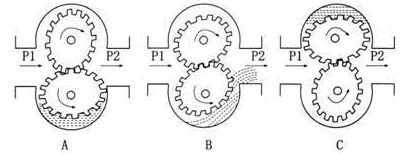

重油流量计工作原理图


重油流量计产品特点
1、LC-A型铸铁椭圆齿轮流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
2、LC-E型铸钢椭圆齿轮流量计,用于高压、低腐蚀性介质的计量
3、LC-B型不锈钢椭圆齿轮流量计,广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合物等的计量


重油流量计主要技术参数
1、本安防爆: ExiaⅡCTSdⅡBT4
2、连接方式:法兰连接:DN10~DN200
3、安装方式:水平、垂直
4、口径系列: DN10,15,20,25,40,50,80,100
5、压力损失: ≤0.1MPa
6、精度等级:普通型0.5级,高精度0.2级
7、介质压力:普通型1.6MPa,高压型3.2MPa
8、粘度范围:普通型:0.6~200mpa.s,高粘度200~1000mpa.s
9、介质温度:普通型<120℃,高压型<200℃
10、表体材质:铸铁、铸钢、不锈钢等
11、转动部件:铝合金、不锈钢等

重油流量计安装使用图


重油流量计流量范围表
1、标准型椭圆齿轮流量计测量范围

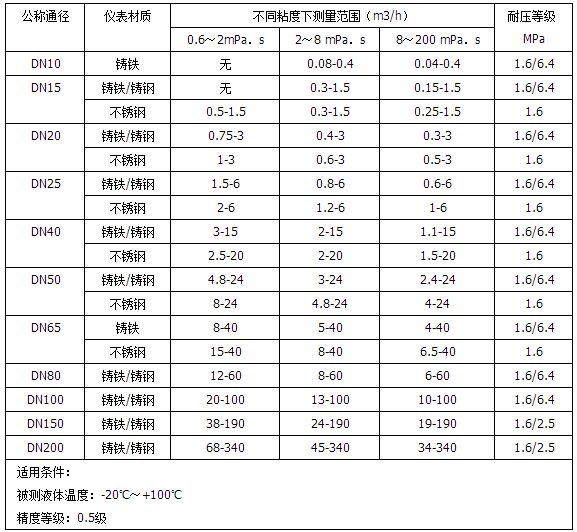

标准型重油流量计测量范围对照表
2、高温型椭圆齿轮流量计测量范围

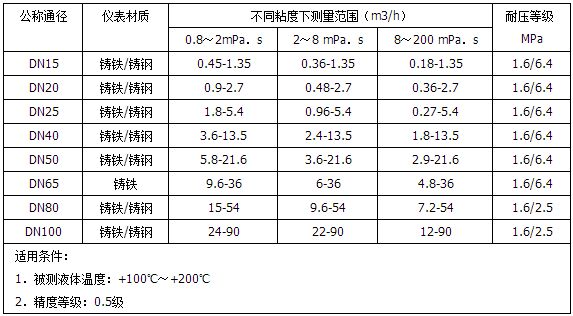

高温型重油流量计测量范围对照表
3、高粘度标准型椭圆齿轮流量计测量范围

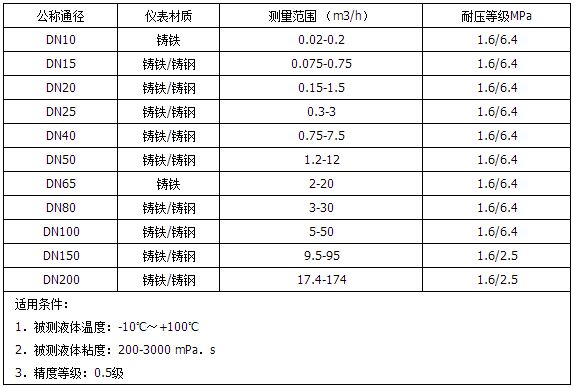

高粘度型重油流量计测量范围对照表

重油流量计安装注意事项
在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。椭圆齿轮流量计对前后直管段没有一定的要求(它可以水平或垂直安装)安装时,应使流里计的椭圆齿轮转动轴与地面平行。
安装与使用
1.仪表安装的方向应使仪表壳体上所示箭头方向与液体流动方向一致,安装位置应注意便于读数(见下图)
重油流量计安装注意事项
2.仪表尽里安装在常温场台,不要安装与有害气体及强烈热辐射的场台,防止仪表计数器部分受损害。
3.仪表中的椭圆齿轮轴尽可能安装成水平位置,即刻度盘应安装成垂直位置(分度"0")应在上面,以减少椭圆齿轮与壳体间的摩擦,降低零件的磨损。由于安装位置不同,为了便于读数,可将计数器(表头)旋转90°或180°(见下图)。
4.仪表安装前,管道必须彻底清洗,在整个管路系统中,若无严格的过滤装置时,应在仪表前安装过滤器,以防杂质进入表内。
5.仪表应安装在泵的出口端,流量调节阀应安装在仪表的下游。使用时先打开上游截止阀,然后缓慢开启下游流量调节或截止阀严禁突然开启或关闭。
重油流量计安装注意事项
按照要求正确安装后的椭圆齿轮流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流里计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的椭圆齿轮流量计对最小使用流里有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。其次,使用椭圆齿轮流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,椭圆齿轮流量计在仪表所规定的使用温度范围内使用。长期使用后的椭圆齿轮流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。因此,要经常注意观察,并定期拆下进行检查,若条件允许最好定期进行标定。
