食用油流量计

产品名称:食用油流量计

产品型号:JKM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:食用油流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。配备有卫生接头的涡轮流量计可以应用于制药和食品行业。

食用油流量计产品概述

LWGY型食用油流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。食用油流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量计可以应用于制药行业。
食用油流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。
一体化表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。


食用油流量计产品特点

1、维护方便高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2、重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3、输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
4、可获得很高的频率信号(3~4kHz),信号分辨力强;
5、范围度款,中大口径可达1:20,小口径为1:10;
6、结构紧凑轻巧,安装维护方便,流通能力大;
7、食用油流量计适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等
9、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装。


食用油流量计基本参数

1、精度等级:±1%R、±0.5%R、±0.2%R(需特制)
2、量程比:1:10:1:15:1:20
3、仪表材质:304不锈钢、316(L)不锈钢等
4、被测介质温度(℃):-20~+120℃
5、环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
6、信号传输线:STVPV3×0.3(三线制),2×0.3(二线制)
7、传输距离:≤1000m
8、信号线接口:基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5
9、防爆等级:基本型:非防爆产品;防爆型:ExdIIBT6
10、防护等级:IP65


食用油流量计的原理

食用油流量计打造生与流速成反比的脉冲旌旗灯号,当流体颠末管道时,涡轮替量计的扭转角速度与流体流速成反比.在管道中心安放一个涡轮,由此,就会引起传感线圈中的磁通更改。传感线圈将检测到的磁通周期变幻信号送入前置放大器,同时亦将脉冲旌旗灯号送入频率电流转换电路,对旌旗灯号发展放大、整形,使涡轮替量计压制摩擦力矩与流体阻力矩而发生篡改。对涡轮番量计发作驱能源矩。
食用油流量计传感器可水平、垂直安装,垂直安装时流体方向必须向上。液体应充满管道,不得有气泡。涡轮流量计安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、食用油流量计积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔。
食用油流量计的叶片,当食用油流量计叶片切割由壳体内永世磁钢发生发火的磁力线时,流体流速可经过食用油流量计的窜改角速度失去,液体涡轮流量计将脉冲旌旗灯号转换成模拟电流量,对定然的流体介质粘度,食用油流量计的转速经过装在机壳外的传感线圈来检测。两端由轴承支撑。从而大要较量争论失掉经由过程管道的流体流量。在不一定的流量领域内,进而批示霎时流量值。送入单元换算与流量积算电路取得并透露表现堆集流量值。
食用油流量计的结构原理图

食用油流量计的流量范围表

仪表口径
(mm)
正常流量范围
(m3/h)
扩展流量范围
(m3/h)
默认安装方式及耐压等级 可选安装方式及默认耐压等级 特制耐压等级
(MPa)
DN4 0.04~0.25 0.04~0.4 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN6 0.1~0.6 0.06~0.6 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN10 0.2~1.2 0.15~1.5 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN15 0.6~6 0.4~8 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN20 0.8~8 0.45~9 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN25 1~10 0.5~10 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN32 1.5~15 0.8~15 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN40 2~20 1~20 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN50 4~40 2~40 法兰安装、2.5Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN65 7~70 4~70 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN80 10~100 5~100 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN100 20~200 10~200 法兰安装、1.6Mpa

4.0、6.3、12、16、25
DN125 25~250 13~250 法兰安装、1.6Mpa

2.5、4.0、6.3、12、16
DN150 30~300 15~300 法兰安装、1.6Mpa

2.5、4.0、6.3、12、16
DN200 80~800 40~800 法兰安装、1.6Mpa

2.5、4.0、6.3、12、16

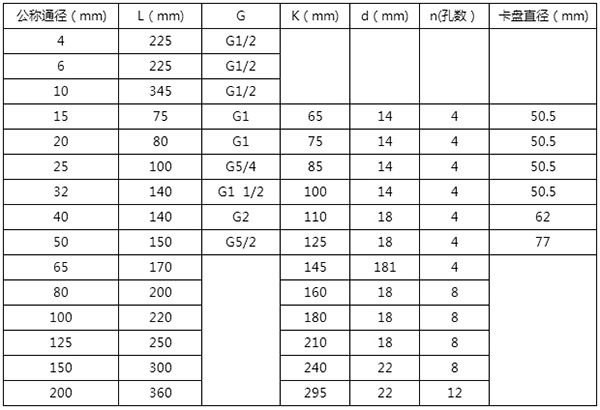

食用油流量计的安装尺寸表

公称通径(mm) L(mm) G K(mm) D(mm) n(孔数)
4 225 G1/2





6 225 G1/2
10 345 G1/2
15 75 G1 Φ65 Φ14 4
20 80 G1 Φ75 Φ14 4
25 100 G5/4 Φ85 Φ14 4
32 140 G2 Φ100 Φ14 4
40 140 G2 Φ110 Φ18 4
50 150 G5/2 Φ125 Φ18 4
65 170

Φ145 Φ18 4
80 200 Φ160 Φ18 8
100 220 Φ180 Φ18 8
125 250 Φ210 Φ18 8
150 300 Φ240 Φ22 8
200 360 Φ295 Φ22 12

食用油流量计的类型

食用油流量计类型分类表

食用油流量计选型

电源 直流电源 电源 DC 24V


(可选) 功耗 <0.5W


电池供电 电源 DC 3V/3.6V电池供电


(可选) 最低工作电压 >2V/>2.1V




功耗 工作电流 1170±20uA/300±5uA






待机电流 325±5uA/195±5uA




电池标称容量 9Ah/12Ah




电池可持续工作时间 约10个月
输入 输入信号频率范围 0~3000Hz
输出 工况脉冲输出 脉冲负载能力 >1100Ω/>4000Ω


(可选) 高电平幅值 >22V




低电平幅值 <0.8V




脉冲宽度 1/2fin×1000 (ms)


电流输出(可选) 电流负载能力 ≤900Ω/≤700Ω




输出 两/三线制4~20mA电流输出






三线制0~20mA电流输出
绝缘电阻 >500MΩ
通讯(可选) 通讯接口 RS485接口


通讯协议 MODBUS-RTU
食用油流量计工作现场图
