矿物油流量计

产品名称:矿物油流量计

产品型号:JKM-LC型

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:矿物油流量计是一种容积式流量仪表,是由装有一对椭圆齿轮转子的计量室、密封联轴器(小口径流量计采用高灵敏度的磁性联轴器)和计数机构组成。

矿物油流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。
矿物油流量计装有指针和字轮累积装置,可现场直接显示流经管道内的液体流量和瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。加装散热器或椭轮欠齿可测量高温、高粘液体。不同的液体(酸、碱、盐、有机溶液等)流量计主体可选择不同的材质制造。


矿物油流量计产品特点

1、测量精度较高:0.2级与0.5级;
2、机构简单、坚固、运行可靠;
3、特别适合于测量粘度较高的介质,而且对被测量液体粘度的变化不敏感;
4、安装容易。流量计前后不需直管段,即使流量计靠近阀门、弯管、缩管、扩大管,也无需加装直管段。
5、矿物油流量计广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、用于高压、低腐蚀性介质的计量
7、矿物油流量计广泛用于有较强腐蚀性液体介质,如酸(硫酸流量计)、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死,在流量计的上游必须安装过滤器
9、防爆等级:ExiaIICT6


矿物油流量计的主要技术参数

1、精度等级:0.5级,0.2级
2、适用介质温度:-20-80 ℃,在加散热器情况下可达200℃
3、公称压力:1.0 Mpa、1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa
4、被测液体粘度:0.6—,高粘度
5、材质:分为铸铁型、铸钢型和不锈钢型
LC-A型铸铁齿轮流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量
LC-E型铸钢齿轮流量计,广泛用于高压、低腐蚀性介质的计量
LC-B型不锈钢齿轮流量计,广泛用于强腐蚀性液体(液体流量计)介质(酸、碱、盐)的计量


矿物油流量计的工作原理

矿物油流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳所构成,椭圆齿轮在被测介质压差作用下,产生作用力矩使其转动。轮1和轮2互相交替地由一个带动另一个转动,将被测介质以半月形容积为单位一次一次地由进口排至出口,所以,椭圆齿轮流量计每转一周所排出的被测介质量为半月形容积的4倍,这样通过矿物油流量计的体积流量Q就可以被推算出来。

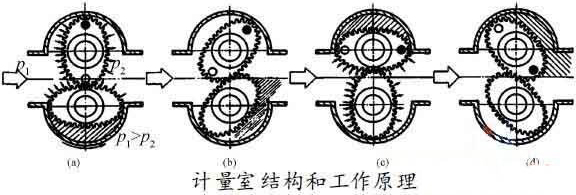

矿物油流量计工作原理图

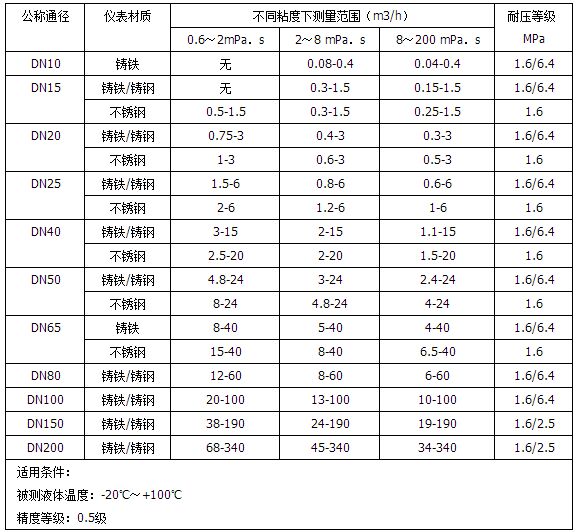

矿物油流量计流量范围表

矿物油流量计流量范围对照表

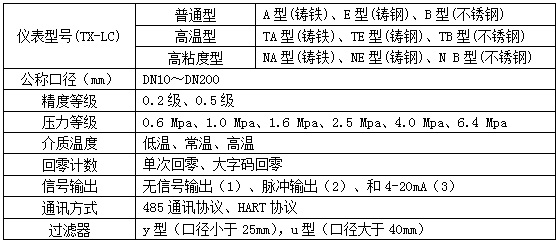

矿物油流量计选型说明

矿物油流量计选型对照表

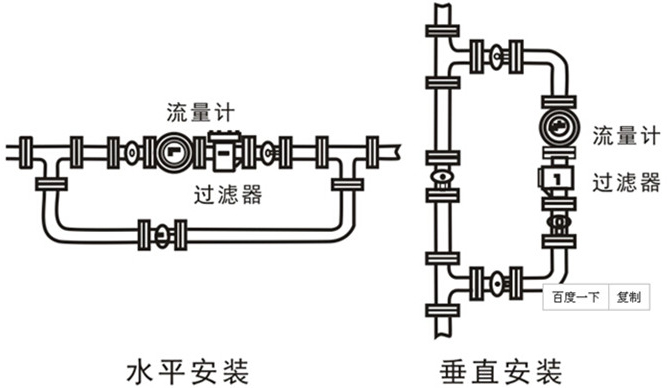

矿物油流量计安装使用

1、安装
(1)矿物油流量计在安装前应清洁管道。若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。
(2)矿物油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。
2、使用
(1)按照要求正确安装后的矿物油流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的矿物油流量计对最小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。
(2)使用矿物油流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,矿物油流量计在仪表所规定的使用温度范围内使用。
长期使用后的矿物油流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。因此,要经常注意观察,并定期拆下进行检查,若条件允许最好定期进行标定。

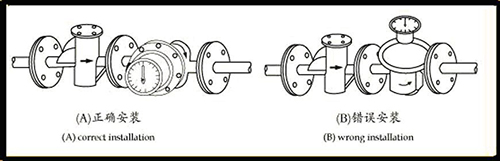

矿物油流量计安装注意事项
矿物油流量计安装注意事项
矿物油流量计工作现场图
