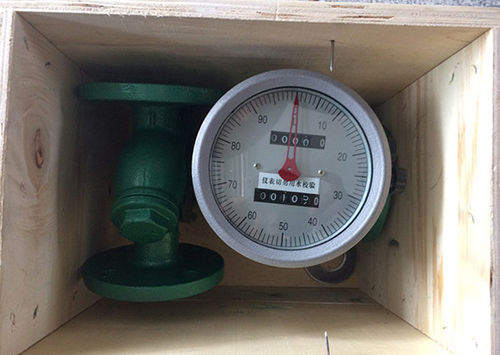

柴油流量计

柴油流量计产品概述

椭圆齿轮流量计是用来测量液体流量的精密仪表。系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。对于不同的测量介质酸、碱、有机液、油品、食品等，流量计可以选用不同的材料铸钢、不锈钢和316制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。

柴油流量计产品特点

1、测量精度较高：0.2级与0.5级；

2、机构简单、坚固、运行可靠；

3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；

4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。

5、广泛用于各种油品及对铸铁不腐蚀液体介质的计量

6、用于高压、低腐蚀性介质的计量

7、广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量

8、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器

9、防爆等级：ExiaIICT6

柴油流量计的主要技术参数

1、本安防爆: ExiaⅡCTSdⅡBT4

2、连接方式:法兰连接:DN10～DN200

3、安装方式:水平、垂直

4、口径系列: DN10，15，20，25，40，50，80，100

5、压力损失: ≤0.1MPa

6、精度等级:普通型0.5级，高精度0.2级

7、介质压力:普通型1.6MPa,高压型3.2MPa

8、粘度范围:普通型:0.6～200mpa.s,高粘度200～1000mpa.s

9、介质温度:普通型＜120℃，高压型＜200℃

10、表体材质:铸铁、铸钢、不锈钢等

11、转动部件:铝合金、不锈钢等

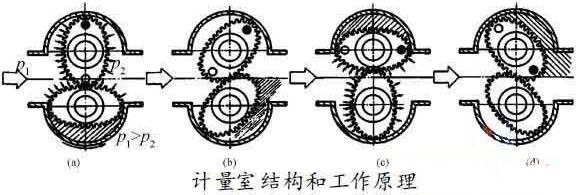

柴油流量计的工作原理

LC系列椭圆齿轮流量计由流量变送器和计数机构组成，变送器的主要部分是由计量腔、装在计量腔内一对椭圆齿轮转子和密封联轴器组成。计数机构则包含减速机构、精度调节机构和字轮显示器。转子与计量腔组成若干己知体积的空腔作为计量单位。一对椭圆齿轮转子由同步齿轮保持适当的位置关系，在流量计进出口处的压差下推动转动，并不断地将进口液体经空腔计量后送至出口。密封联轴器将椭圆齿轮旋转的总数，以及旋转的快慢传递给计数机构，机械式计数机构有指针显示和字轮累积。电子式计数机构对流量计转子的旋转信号传递给传感器而产生相应的电信号进行处理，并在显示屏上显示出液体的瞬时流量和累计流量。


柴油流量计结构尺寸

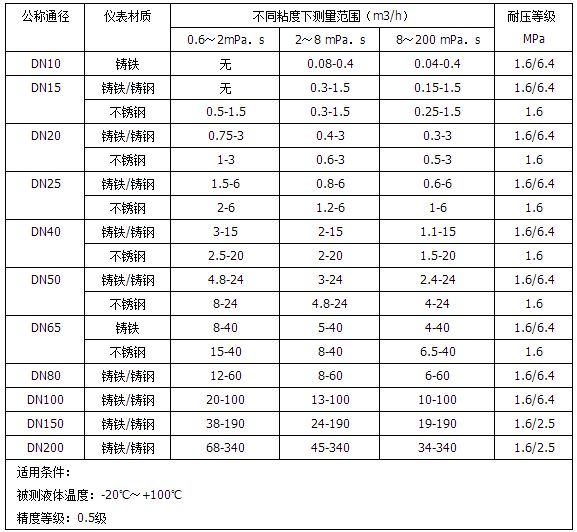

柴油流量计流量范围

柴油流量计的安装与使用

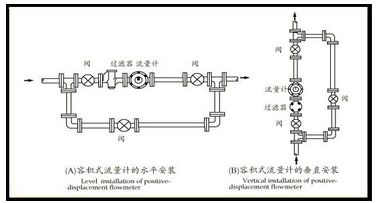

1 、仪表安装的方向应使仪表壳体上所示箭头方向与液体流动方向一致，安装位置应注意便于读数（见图，）

2 、仪表尽量安装在常温场合，不要安装在有害气体及强烈热辐射的场合，防止仪表计数器部分受损害；

3 、仪表中的椭圆齿轮轴尽可能安装成水平位置，即刻度盘应安装成垂直位置（分度O "应在上面｝，以减少椭圆齿轮与壳体间的摩擦．降低零件的摩损。由于安装位置不同．为了便于读数，可将计数器（表头）旋转90°或180°（见图2）。

4 、仪表安装前．管道必须彻底清洗在整个管路系统中，若无严格的过滤装置时．应在仪表前安装过滤器，以防杂质进入表内。

5 、仪表应安装在泵的出口端．流量调节阀应安装在仪表的下游。使用时先打开上游截止阀，然后缓慢开启下游流量调节阀或截止阀。严禁突然开启或关闭。

6 、仪表在使用时，应使表内流满液体被测液体内不应混有气体否则测出气和液的混合容积使测量不准液体内混有气体必须在仪表前安装气体分离器。

7 、管道中的流量不应急剧增加或减少，应避免管道振动、水力冲击和压力急剧波动等现象否则将影响仪表正常工作。

8 、流量超过规定最大流量时，椭圆齿轮随着转速提高而磨损增加．且压力损失急剧增加，应避免使用。低于最小流量．虽仍能计量，但误差增大流量计的起动流量约为最大流量的2 % ，正常工作流量最好为最大流量的70 ％一80 %

9 、用于测量高粘度液体时，一般均将液体加热以降低粘度，然后在管道内流通。当仪表停用后，仪表内充满的液体冷却而变粘如再要启用，必须用蒸汽在表体外部把液体冲热等方法加热，待仪表内液体粘度降低后才能使用。否则粘液会咬住传动零件．致使仪表损坏。

10 、被测液体温度不应高于规定值，超过了仪表甚至会卡住不动。液体温度变化也会造成粘度影响的附加误差。另外，温度增加也造成新月形空间体积增加，使仪表走得慢，测量室为铸铁，椭圆齿轮为铸铝时，附加误差＋0.14 % / 100℃ 。

11 、每台仪表出厂时均用7 号机械油在室温条件下标定，常温下油的粘度约为10mpa · s ，如用户使用的液体粘度与此相差较大时，可调换双层齿轮。

12 、严禁用扫线蒸汽和水通过仪表
