柴油流量计的生产厂家
点击次数: 发布时间:2016-08-01
如何订购
1.致电:0517-86801006  15861727050,金湖凯铭仪表有限公司,确定产品型号,规格。
2.确认产品实际成交单价,数量,生产周期,发货方式。
3.本产品原则上采用公路物流方式发送,如有其它疑问,请与业务员联系。
4.汇款发货:本公司所有订单均以款到发货为原则,电汇到公司账户
5.提供收货人的姓名,地址,联系方式。
6.提供开票资料和邮寄地址。

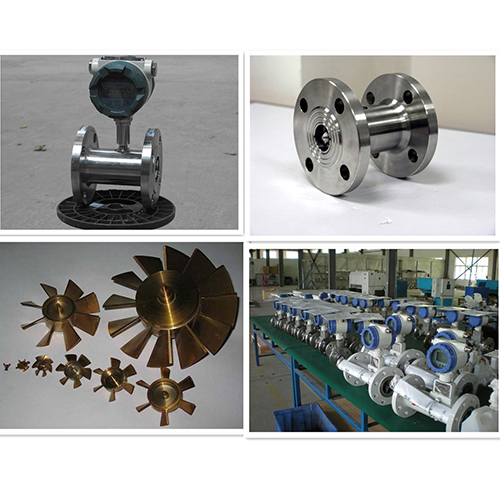

柴油流量计图示

柴油流量计产品概述
LWGY型柴油流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。柴油流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的柴油流量计可以应用于制药行业。
一体化液体柴油流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。
一体化表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。

柴油流量计工作原理
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:
柴油流量计工作原理图
式中:
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3],由校验单给出。
Q——流体的瞬时流量(工作状态下)[m3/h]
3600——秒时换算系数
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

柴油流量计产品特点
柴油流量计特点
1.压力损失小,叶轮具有防腐功能。
2.具有较高的抗电磁干扰和抗震动能力,性能可靠工作寿命长。
3.柴油流量计采用先进的超低功耗单片微机技术,整机功能强,功耗低,性能优越。具有非线性精度补偿功能的智能流量 显示器。修正公式精度优于±0.02%。
4.仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性高。
5.采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
6、结构紧凑轻巧,安装维护方便,流通能力大;
7、适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等
9、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装。

柴油流量计基本参数
执行标准   涡轮流量传感器(JB/T9246-1999)
仪表口径(mm)及连接方式  4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
精度等级   ±1%R、±0.5%R、±0.2%R(需特制)
量程比   1:10;1:15;1:20
传感器材质   304不锈钢、316(L)不锈钢等
使用条件   介质温度:-20℃~+120℃  环境温度:-20℃~+60℃
相对湿度:5%~90%       大气压力:86Kpa~106Kpa
信号输出功能   脉冲信号、4~20mA信号
通讯输出功能   RS485通讯、HART协议等
工作电源  ·                                  外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
·                                  内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
信号线接口   基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5
防爆等级   ExiaIICT4或ExdIIBT6
防护等级   IP65或更高(可订制)

柴油流量计流量范围
仪表口径
(mm)
正常流量范围
(m3/h)
扩展流量范围
(m3/h)
常规连接方式
与耐压等级
特制耐压等级(MPa)
(带径法兰连接方式)
DN 4 0.04~0.25 0.04~0.4 螺纹连接/6.3MPa 10、16、25
DN 6 0.1~0.6 0.06~0.6 螺纹连接/6.3MPa 10、16、25
DN 10 0.2~1.2 0.15~1.5 螺纹连接/6.3MPa 10、16、25
DN 15 0.6~6 0.4~8 螺纹连接/6.3MPa 4.0、6.3、12、16、25
DN 20 0.8~8 0.45~9 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接







DN 25 1~10 0.5~10 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 32 1.5~15 0.8~15 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 40 2~20 1~20 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 50 4~40 2~40 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 65 7~70 4~70 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 80 10~100 5~100 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 100 20~200 10~200 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 125 25~250 13~250 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 150 30~300 15~300 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 200 80~800 40~800 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
柴油流量计工作现场图
