导热油流量计

产品名称:导热油流量计

产品型号:KM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:导热油流量计专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等。

导热油流量计产品概述

导热油流量计采用涡轮进行测量。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。导热油流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
导热油流量计广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。


导热油流量计产品特点

1、高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2、重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3、输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
4、可获得很高的频率信号(3~4kHz),信号分辨力强;
5、范围度宽,中大口径可达1:20,小口径为1:10;
6、结构紧凑轻巧,安装维护方便,流通能力大;
7、导热油流量计适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
9、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。


导热油流量计基本参数

1、执行标准:涡轮流量传感器(JB/T9246-1999)
2、仪表口径(mm)及连接方式:4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
3、精度等级:±1%R、±0.5%R、±0.2%R(需特制)
4、量程比:1:10;1:15;1:20
5、传感器材质:304不锈钢、316(L)不锈钢等
6、使用条件:介质温度:-20℃~+120℃,环境温度:-20℃~+60℃
7、相对湿度:5%~90%
8、大气压力:86Kpa~106Kpa
9、信号输出功能:脉冲信号、4~20mA信号
10、通讯输出功能:RS485通讯、HART协议等
11、工作电源:外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等,内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
12、信号线接口:基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5
13、防爆等级:ExiaIICT4或ExdIIBT6
14、防护等级:IP65或更高(可订制)


导热油流量计仪表类型

A、现场显示型

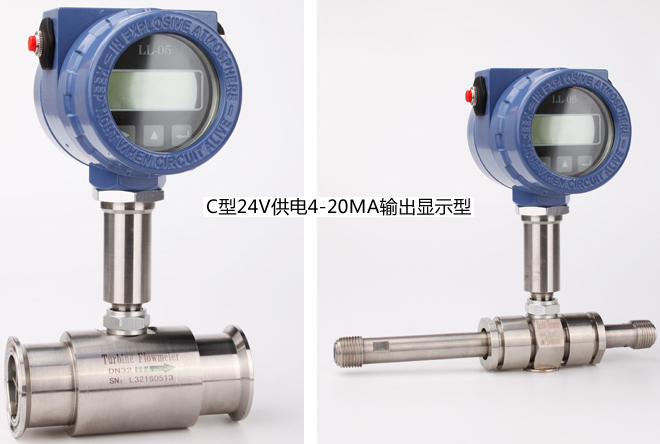

导热油流量计是采用先进单片微机技术设计的新型流量计显示仪表,与脉冲信号输出的流量传感器(如涡轮、旋涡)配套。可显示瞬时流量和累计总量。累计流量:八位数字,小数点后面3位有效数字。瞬时流量:六位数字,可显示出每升的变化。显示精度:±1个显示单位。信号输出:脉冲输出:1~3000Hz外供+12~+24VDC电源 电流输出:4~20mA外供+24VDC电源(两线制)内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示,隔爆型。小信号切除功能。
导热油流量计现场显示型图
B、脉冲输出型

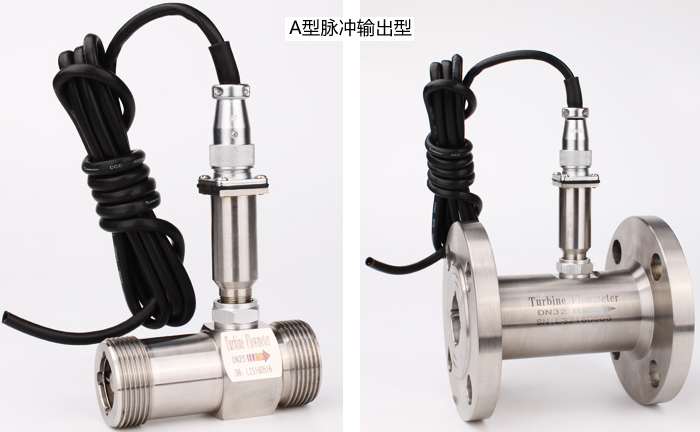

工作电压:+12VDC或+24VDC两种(客户定货前必须选定一种供电电源)。信号传输距离:小于250米。输出信号:方波信号幅值:+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装:放大器和导热油流量计连接为M16×1.5螺纹,涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。接线:脉冲输出型放大器对外引线为三根,红线、白线和屏蔽。红线接正电源,白线为脉冲输出和其它显示仪或设备连接,屏蔽接地。
导热油流量计脉冲输出型图
C、4~20mA输出型
工作电压:外供电+24VDC(两线制)输出信号:4~20mA或1-5V、4mA对应涡轮流量传感器零流量,20mA对用涡轮流量传感器最大流量,流量范围见涡轮流量传感器铭牌。信号传输距离:小于250米。安装:涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器接头处(m16×1.5螺纹),用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线:4~20mA输出型放大器对外引线为红线和白线。红线为电源线,白线为信号线。
导热油流量计4-20mA输出型图
D、分体远传显示型
工作电压:外电源供电220VAC信号传输距离:小于250米显示仪瞬时四位:累计总量九位显示显示仪尺寸:横式:160mm×80mm竖式:80mm×160mm显示仪带4~20mA输出并能与计算机连接
导热油流量计分体远传显示型图

导热油流量计的原理

导热油流量计打造生与流速成反比的脉冲旌旗灯号,当流体颠末管道时,涡轮流量计的扭转角速度与流体流速成反比.在管道中心安放一个涡轮,由此,就会引起传感线圈中的磁通更改。传感线圈将检测到的磁通周期变幻信号送入前置放大器,同时亦将脉冲旌旗灯号送入频率电流转换电路,对旌旗灯号发展放大、整形,使涡轮替量计压制摩擦力矩与流体阻力矩而发生篡改。对涡轮番量计发作驱能源矩。
导热油流量计传感器可水平、垂直安装,垂直安装时流体方向必须向上。液体应充满管道,不得有气泡。导热油流量计安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、导热油流量计积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔。
导热油流量计的叶片,当导热油流量计叶片切割由壳体内永世磁钢发生发火的磁力线时,流体流速可经过导热油流量计的窜改角速度失去,液体涡轮流量计将脉冲旌旗灯号转换成模拟电流量,对定然的流体介质粘度,涡轮替量计的转速经过装在机壳外的传感线圈来检测。两端由轴承支撑。从而大要较量争论失掉经由过程管道的流体流量。在不一定的流量领域内,进而批示霎时流量值。送入单元换算与流量积算电路取得并透露表现堆集流量值。
导热油流量计工作原理图

导热油流量计流量范围

仪表口径
(mm)
正常流量范围
(m³/h)
扩展流量范围
(m³/h)
默认安装方式及耐压等级 可选安装方式及默认耐压等级   特制耐压等级
(MPa)
DN4 0.04~0.25 0.04~0.4 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN6 0.1~0.6 0.06~0.6 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN10 0.2~1.2 0.15~1.5 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN15 0.6~6 0.4~8 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN20 0.8~8 0.45~9 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN25 1~10 0.5~10 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN32 1.5~15 0.8~15 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN40 2~20 1~20 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN50 4~40 2~40 法兰安装、2.5Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN65 7~70 4~70 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN80 10~100 5~100 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN100 20~200 10~200 法兰安装、1.6Mpa   4.0、6.3、12、16、25
DN125 25~250 13~250 法兰安装、1.6Mpa   2.5、4.0、6.3、12、16
DN150 30~300 15~300 法兰安装、1.6Mpa   2.5、4.0、6.3、12、16
DN200 80~800 40~800 法兰安装、1.6Mpa   2.5、4.0、6.3、12、16

导热油流量计选型

型号 说明
LWGY- /□ /□ /□ /□ /□ /□
公称通径 4             4mm
6 6mm
10 10mm
15 15mm
20 20mm
25 25mm
32 32mm
40 40mm
50 50mm
65 65mm
80 80mm
100 100mm
125 125mm
150 150mm
200 200mm
类型 N 传感器型:+12V或24V供电,输出三线制脉冲信号
A 变送器型:+24V供电,输出二线制4~20mA
B 智能型:锂电池供电,现场显示无信号输出
C 智能型:+24V供电,现场显示并输出二线制4~20mA
C1 智能型:+24V供电,现场显示并带有RS485通讯协议
C2 智能型:+24V供电,现场显示并带有HART通讯协议
精度等级 05 0.5级
10 1.0级
02 0.2级(协商订货,生产周期较长)
涡轮类型 W 扩展测量范围
S 标准测量范围
材 质 S 304不锈钢
L 316(L)不锈钢
防 爆 N 非防爆型
E 防爆型,ExdⅡBT6
压力等级 N 常规(参照表2)
H(x) 高压(参照表2)

导热油流量计安装注意事项

导热油流量计作为叶轮式流量计的主要品种,由传感器和转换显示仪表组成,被广泛应用于测量封闭管道中的液体,但液体必须是与不锈钢、硬质合金不起腐蚀作用,且介质中没有纤维以及颗粒等杂质。以下就来讲讲导热油流量计的一些安装方式注意点。
导热油流量计的安装有法兰连接、螺纹连接及夹装式三种方式。安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应大于等于20倍管径,下游直管段大于等于5倍管径。

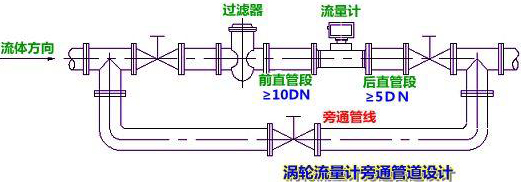

仪表的传感器应远离外界磁场,如不能避免,应采取必要的措施。为了检修时不至于影响液体的正常输送,应在传感器两端的直管段外安装旁通管道。传感器露天安装时,要做好防水处理。传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
导热油流量计可水平、垂直安装,垂时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。直管段内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。
作为流量测量的一种理想仪表,导热油流量计在业界获得了广泛的应用,正确的安装方式是保证仪表正常运作的前提条件,为日后的保养维修提供便利,也能让仪表的寿命更长久。
导热油流量计安装注意事项图

导热油流量计故障维修

以下介绍几处常见故障产生的原因及排除方法:
 (一)加油机整机不排油的故障与维修
1、电器故障使电动机不能转动。检修电器部件。
2、油罐内单向阀,阀面不严密或卡住,油泵零件磨损严重,油泵内泄漏过大。检修更换单向阀或油泵内损坏失效的零件。
3、油泵或计量器零件损坏卡死或因油品持量原因粘连。检修更换损坏零件或清洗油泵、计量器。
4、油泵、油气分离器低压腔,输油管线渗漏进大量空气。检修渗漏部位。
(二)加油机整机出油量显著减少的原因及排除方法
1、电机皮带松,过滤器堵塞,单向阀、滤网堵塞。调紧电机皮带,清洗过滤器网。
2、计量器因油品质量转动阻力大或加油枪主阀开启行程过小。清洗计量器或调节加大油枪主阀开启行程。
(三)加油机、计量器计量超差,调节无效的原因及排除方法原因是计量器内零件严重磨损。排除方法:检修更换严重磨损的零件。
(四)液体涡轮流量计流量指示值偏大或偏小的原因及排除方法
1、偏大的原因是
(1)流量有较大脉冲。排除方法:减小管路中的流量脉冲。
(2)介质粘度偏大。排除方法:更新调整齿轮并进行修正。
2、偏小的原因:
(1)实测流量超过规定范围。排除方法:更换其它规格的液体涡轮流量计或使运行流量在规定范围内。
(2)介质粘度偏小。排除方法:更换调整齿轮来修正。
(3)指示传动部分不灵活或转子与壳体相碰。排除方法:检查转子、轴承、驱动齿轮等安装是否正确更换已磨损零件。
