花生油流量计

产品名称:花生油流量计

产品型号:JKM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:花生油流量计重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计。

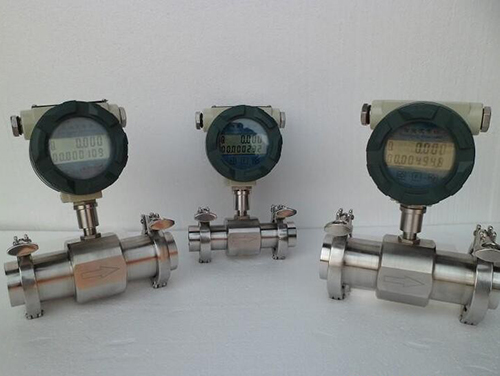

花生油流量计产品概述

LWGY型智能花生油流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。智能液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量计可以应用于制药与食品行业。
一体化花生油流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。
一体化表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。


花生油流量计产品特点

1、维护方便高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2、重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3、输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
4、可获得很高的频率信号(3~4kHz),信号分辨力强;
5、范围度款,中大口径可达1:20,小口径为1:10;
6、结构紧凑轻巧,安装维护方便,流通能力大;
7、花生油流量计适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等
9、花生油流量计可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装。


花生油流量计基本参数

1、执行标准:涡轮流量传感器(JB/T9246-1999)
2、仪表口径(mm)及连接方式:4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
3、精度等级:±1%R、±0.5%R、±0.2%R(需特制)
4、量程比:1:10;1:15;1:20
5、传感器材质:304不锈钢、316(L)不锈钢等
6、使用条件:介质温度:-20℃~+120℃,环境温度:-20℃~+60℃
7、相对湿度:5%~90%
8、大气压力:86Kpa~106Kpa
9、信号输出功能:脉冲信号、4~20mA信号
10、通讯输出功能:RS485通讯、HART协议等
11、工作电源:外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等,内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
12、信号线接口:基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5
13、防爆等级:ExiaIICT4或ExdIIBT6
14、防护等级:IP65或更高(可订制)


花生油流量计的原理

在管道中心安放一个涡轮,两端由轴承支撑。当流体通过管道时,冲击涡轮流量计叶片,对涡轮流量计产生驱动力矩,使涡轮流量计克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内,对一定的流体介质粘度,花生油流量计的旋转角速度与流体流速成正比。由此,流体流速可通过花生油流量计的旋转角速度得到,从而可以计算得到通过管道的流体流量。
花生油流量计的转速通过装在机壳外的传感线圈来检测。当花生油流量计叶片切割由壳体内永久磁钢产生的磁力线时,就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值。
花生油流量计工作原理图

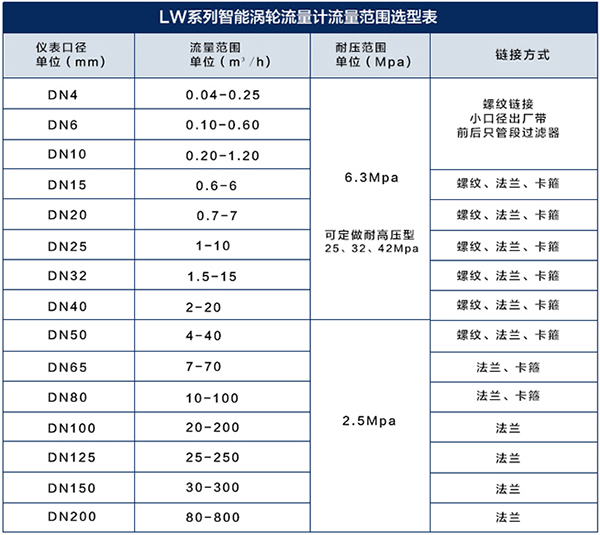

花生油流量计流量范围

仪表口径
(mm)
正常流量范围
(m3/h)
扩展流量范围
(m3/h)
默认安装方式及耐压等级 可选安装方式及默认耐压等级 特制耐压等级
(MPa)
DN4 0.04~0.25 0.04~0.4 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN6 0.1~0.6 0.06~0.6 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN10 0.2~1.2 0.15~1.5 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN15 0.6~6 0.4~8 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN20 0.8~8 0.45~9 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN25 1~10 0.5~10 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN32 1.5~15 0.8~15 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN40 2~20 1~20 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN50 4~40 2~40 法兰安装、2.5Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN65 7~70 4~70 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN80 10~100 5~100 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN100 20~200 10~200 法兰安装、1.6Mpa

4.0、6.3、12、16、25
DN125 25~250 13~250 法兰安装、1.6Mpa

2.5、4.0、6.3、12、16
DN150 30~300 15~300 法兰安装、1.6Mpa

2.5、4.0、6.3、12、16
DN200 80~800 40~800 法兰安装、1.6Mpa

2.5、4.0、6.3、12、16

花生油流量计类型

仪表型号 LWGYS-N LWGYS-A LWGYS-B LWGYS-C
信号输出 脉冲 4-20mA 4-20mA/脉冲
供电电源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 锂电池 24VDC±15%
精度等级 1.0~0.5级 1.0~0.5级 ? 1.0~0.5级
测量范围 标准量程 标准量程 ? 标准量程或扩展量程
显示器
通讯接口 可选RS485
通讯协议 Moubus HART
仪表材质 不锈钢 不锈钢 不锈钢
防爆等级 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
防护等级 IP60 IP65 IP65
整机功耗 < 1W < 1W < 1W
仪表通经 DN4~DN250 DN4~DN250 DN4~DN250
介质温度 -20℃~120℃ -20℃~120℃ -20℃~120℃
环境温度 -30℃~60℃ -30℃~60℃ -30℃~60℃


花生油流量计选型说明

电源 直流电源 电源 DC 24V


(可选) 功耗 <0.5W


电池供电 电源 DC 3V/3.6V电池供电


(可选) 最低工作电压 >2V/>2.1V




功耗 工作电流 1170±20uA/300±5uA






待机电流 325±5uA/195±5uA




电池标称容量 9Ah/12Ah




电池可持续工作时间 约10个月
输入 输入信号频率范围 0~3000Hz
输出 工况脉冲输出 脉冲负载能力 >1100Ω/>4000Ω


(可选) 高电平幅值 >22V




低电平幅值 <0.8V




脉冲宽度 1/2fin×1000 (ms)


电流输出(可选) 电流负载能力 ≤900Ω/≤700Ω




输出 两/三线制4~20mA电流输出






三线制0~20mA电流输出
绝缘电阻 >500MΩ
通讯(可选) 通讯接口 RS485接口


通讯协议 MODBUS-RTU

花生油流量计的安装

花生油流量计是一种最典型的速度式流量计,它是利用悬置于流体中带叶片的转子或叶轮感受流体的平均流速而推导出被测流体的瞬时流量和累计流量,从而实现流量测量的目的。花生油流量计通产由涡轮流量传感器和显示仪表组成,其安装方式需要注意以下几点。
1、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥20dn,下游直管段应≥5dn,其中dn为管道内径。
2、传感器应远离外界磁场,如不能避免,应采取必要的措施;
3、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道;
4、传感器露天安装时,请做好放大器插头的防水处理;
5、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
6、液体流量计传感器可水平、垂直安装,垂时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。
7、若流体不稳定有脉动流,为保证转子流量计的良好测量可安装缓冲器,以消除脉动流。转子流量计在使用时,应先缓慢旋开流量计上游管道上的控制阀门,然后用调节阀调节流量,以免突然开启造成浮子急速上升击损锥管。
花生油流量计的测量精度高,量程比款,适用于流量变化幅度较大的现场测量。并且压力损失小,且耐高压,仪表的各元件可用各种抗腐蚀材料制成,是一款使用较宽泛的流量仪表。
花生油流量计安装注意事项图
