润滑油流量计
- 品牌：JKM/凯铭仪表
- 型号：JKM-LC
- 测量范围：0.04-1000m³/h
- 精度等级：0.5％
- 公称通径：DN10-DN200
- 适用介质：柴油 原油 工业油
- 工作压力：1.6-6.3Mpa
- 工作温度：-10-100℃
- 供电方式：24VDC
- 订货号：RMW649510PKN
润滑油流量计概述
椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。
LC型椭圆齿轮流量计装有指针和字轮累积装置，可现场直接显示流经管道内的液体流量和瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。加装散热器或椭轮欠齿可测量高温、高粘液体。不同的液体（酸、碱、盐、有机溶液等）流量计主体可选择不同的材质制造。
润滑油流量计产品特点
1、测量精度较高：0.2级与0.5级；
2、机构简单、坚固、运行可靠；
3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；
4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
5、广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、用于高压、低腐蚀性介质的计量
7、广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器
9、防爆等级：ExiaIICT6
润滑油流量计的主要技术参数
表头显示：指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号：LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质：液体、各种油品
口径规格：10---200
流量测量范围：0.04-340 m3/h
测量精度：0.5级 0.2级
被测介质温度：-20℃-100℃ ，最高+200℃
工作压力：1.6MPa 2.5MPa 6.4MPa
输出信号：脉冲、4--20mA、RS485
通讯类型：RS485
电源：DC12V ---DC24V
安装方式：法兰连接、螺纹连接
防爆等级：ExiaIIBT4
防护等级：IP65
润滑油流量计外形尺寸

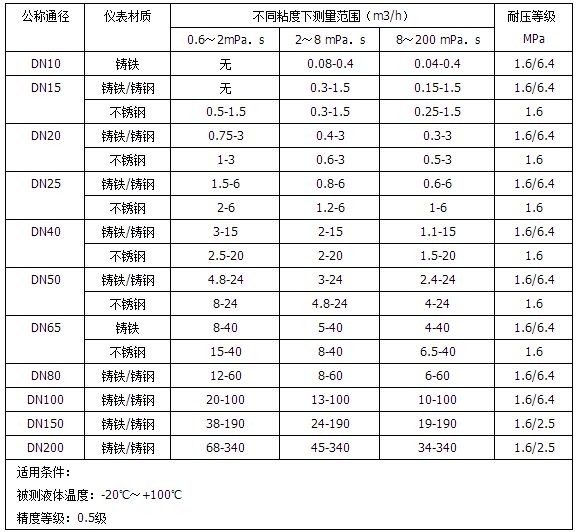

润滑油流量计流量范围
润滑油流量计选型说明
润滑油流量计外形尺寸
润滑油流量计流量范围
润滑油流量计选型说明
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 7 | 8 | 9 | 10 | 11 |
|
基本 型号 |
公称 通径 |
准 确 度 |
压 力 级 别 |
温 度 级 别 | 显示形式 | 输出信号 | 批控形式 | 材料组别 | 接口形式 | 外供电源 | 内容含义 |
| 椭圆齿轮流量计系列 | |||||||||||
| 1/8" | 1/8"--20"选择一种或以mm | ||||||||||
| 0.1 | 准确度0.1级(或0.2、0.5) | ||||||||||
| S1 | 公称压力0.6M.Pa | ||||||||||
| S2 | 公称压力1.0M.Pa | ||||||||||
| S3 | 公称压力2.5M.Pa | ||||||||||
| S4 | 公称压力4.0M.Pa | ||||||||||
| S5 | 公称压力6.3M.Pa | ||||||||||
| S6 | 公称压力6.3M.Pa | ||||||||||
| S7 | 公称压力10M.Pa | ||||||||||
| S8 | 公称压力15M.Pa | ||||||||||
| M1 | 测量介质温度：-40-+60℃ | ||||||||||
| M2 | 测量介质温度：-10-+80℃ | ||||||||||
| M3 | 测量介质温度：-10-+200℃ | ||||||||||
| M4 | 测量介质温度：-10-+300℃ | ||||||||||
| N | 现场无显示 | ||||||||||
| T | 现场显示累积流量 | ||||||||||
| I | 现场显示瞬时流量 | ||||||||||
| L | 现场显示单次流量（回零计数） | ||||||||||
| Y | 现场大字码回零计数器 | ||||||||||
| P | 脉冲输出 | ||||||||||
| 4 | 4-20mA输出 | ||||||||||
| H | 4-20ma+HART协议 | ||||||||||
| V | 1-5V输出 | ||||||||||
| 3 | 232通讯协议 | ||||||||||
| 8 | 485通讯协议 | ||||||||||
| M | MODBUS协议 | ||||||||||
| C1 | 机械批控器 | ||||||||||
| C2 | 电子批控器 | ||||||||||
| F1 | F1-F53见零部件材料组合表 | ||||||||||
| J1 | NPT 美国推拔管螺纹 | ||||||||||
| J2 | SPT英国标准管螺纹 | ||||||||||
| J3 | 中国标准法兰 | ||||||||||
| J4 | NIST美国标准法兰 | ||||||||||
| V | 按5V、12V、24V、36V等填写 |

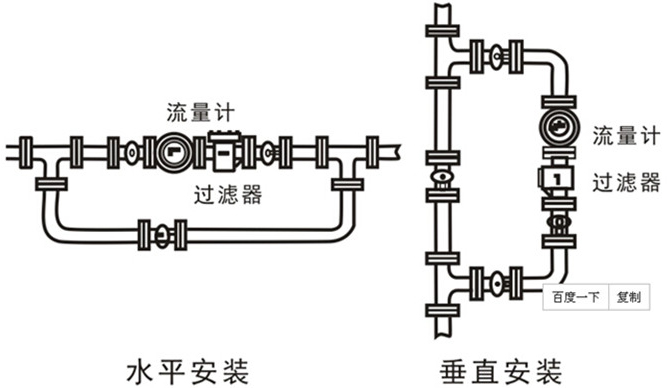

润滑油流量计的安装注意事项
1、安装前应彻底清洗管道，并在流量计前安装过滤器，以防止杂物进入流量计。被测液体含有气体时，应安装空气分离器。
2、应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘与地平面垂直。调节流量和启动，关闭的阀门应分别安装在流量计的进出口端。
3、壳体上箭头指向应与被安装管道的液体流动方向一致。
4、连续流程的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗、检修。在垂直管道上流量计，应装在旁路管道中以防止杂物落入仪表内。
5、在正确安装的条件下，为便于读数，可根据需要将计数器旋转180°或90°安装要求见
