树脂流量计

产品名称:树脂流量计

产品型号:JKM-LC

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:LC型树脂流量计装有指针和字轮累积装置,可现场直接显示流经管道内的液体流量和瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。

树脂流量计产品概述

树脂流量计是用来测量液体流量的精密仪表。系直读累积式仪表,是计量流经管道内液体流量总和的容积式流量计。树脂流量计可选用机械显示表头和电子显示表头两种计数机构,显示表头具有显示累积流量、瞬时流量及回零功能,可实现现场显示和远传控制。对于不同的测量介质酸(硫酸流量计)、碱、有机液、油品、食品等,流量计可以选用不同的材料铸钢、不锈钢和316制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的流量积算仪等仪表配套,便于集中检测,输出标准信号,作自动控制和数据处理等用,并可直接与计算机联网。


树脂流量计产品特点

1、测量精度较高:0.2级与0.5级;
2、机构简单、坚固、运行可靠;
3、特别适合于测量粘度较高的介质,而且对被测量液体粘度的变化不敏感;
4、安装容易。流量计前后不需直管段,即使流量计靠近阀门、弯管、缩管、扩大管,也无需加装直管段。
5、广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、树脂流量计用于高压、低腐蚀性介质的计量
7、广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死,在流量计的上游必须安装过滤器
9、防爆等级:ExiaIICT6


树脂流量计的主要技术参数

1、本安防爆: ExiaⅡCTSdⅡBT4
2、连接方式:法兰连接:DN10~DN200
3、安装方式:水平、垂直
4、口径系列: DN10,15,20,25,40,50,80,100
5、压力损失: ≤0.1MPa
6、精度等级:普通型0.5级,高精度0.2级
7、介质压力:普通型1.6MPa,高压型3.2MPa
8、粘度范围:普通型:0.6~200mpa.s,高粘度200~1000mpa.s
9、介质温度:普通型<120℃,高压型<200℃
10、表体材质:铸铁、铸钢、不锈钢等
11、转动部件:铝合金、不锈钢等


树脂流量计的工作原理

LC系列树脂流量计由流量变送器和计数机构组成,变送器的主要部分是由计量腔、装在计量腔内一对椭圆齿轮转子和密封联轴器组成。计数机构则包含减速机构、精度调节机构和字轮显示器。转子与计量腔组成若干己知体积的空腔作为计量单位。一对椭圆齿轮转子由同步齿轮保持适当的位置关系,在流量计进出口处的压差下推动转动,并不断地将进口液体经空腔计量后送至出口。密封联轴器将椭圆齿轮旋转的总数,以及旋转的快慢传递给计数机构,机械式计数机构有指针显示和字轮累积。电子式计数机构对流量计转子的旋转信号传递给传感器而产生相应的电信号进行处理,并在显示屏上显示出液体的瞬时流量和累计流量。

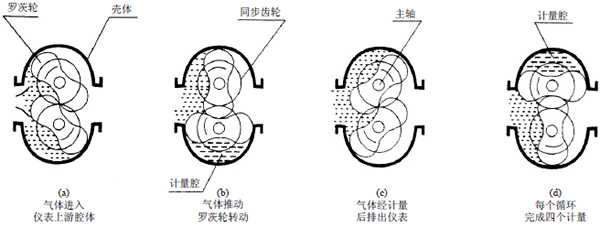

树脂流量计工作原理图

树脂流量计流量范围

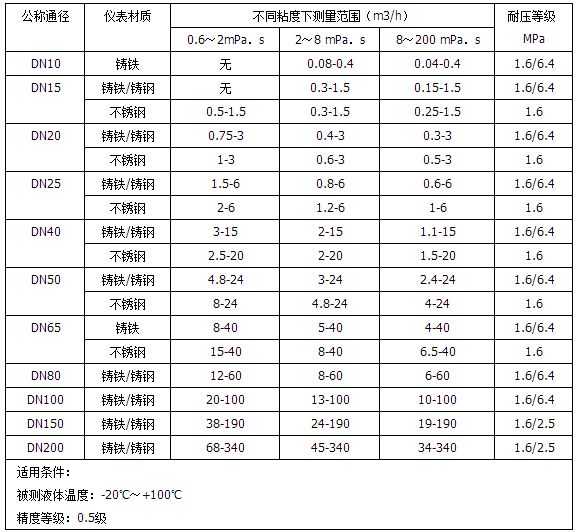

树脂流量计流量范围对照表

树脂流量计选型说明

树脂流量计选型对照表

树脂流量计安装注意事项

1、安装前应彻底清洗管道,并在流量计前安装过滤器,以防止杂物进入流量计。被测液体含有气体时,应安装空气分离器。
2、应注意必须把流量计的椭圆齿轮轴安成水平位置,即表盘与地平面垂直。调节流量和启动,关闭的阀门应分别安装在流量计的进出口端。
3、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。

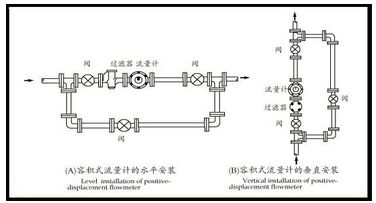

4、连续流程的管道,安装流量计的水平管道应装有旁路阀,以便定时清洗、检修。在垂直管道上流量计,应装在旁路管道中以防止杂物落入仪表内。

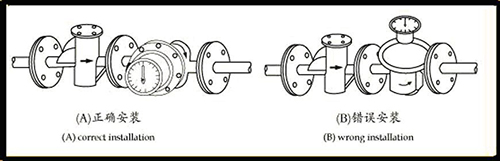

5、流量计在正确安装的条件下,为便于读数,可根据需要将计数器旋转180°或90°安装要求见
树脂流量计安装注意事项
树脂流量计安装注意事项
树脂流量计工作现场图
