生物油流量计

产品名称:生物油流量计

产品型号:JKM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:生物油流量计采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输。

生物油流量计产品概述

LWGY型生物油流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。生物油流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量计可以应用于制药行业。
生物油流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。
生物油流量计可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。


生物油流量计产品特点

1、无可动部件,长期稳定,结构简单便于安装和维护;
2、高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
3、重复性好,短期重复性可达0.05%~0.2%
4、输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
5、可获得很高的频率信号(3~4kHz),信号分辨力强;
6、范围度款,中大口径可达1:20,小口径为1:10;
7、结构紧凑轻巧,安装维护方便,流通能力大;
8、生物油流量计适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
9、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
10、生物油流量计可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。


生物油流量计基本参数

1、执行标准:涡轮流量传感器(JB/T9246-1999)
2、仪表口径(mm)及连接方式:4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
3、精度等级:±1%R、±0.5%R、±0.2%R(需特制)
4、量程比:1:10;1:15;1:20
5、传感器材质:304不锈钢、316(L)不锈钢等
6、使用条件:介质温度:-20℃~+120℃,环境温度:-20℃~+60℃
7、相对湿度:5%~90%
8、大气压力:86Kpa~106Kpa
9、信号输出功能:脉冲信号、4~20mA信号
10、通讯输出功能:RS485通讯、HART协议等
11、工作电源:外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等,内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
12、信号线接口:基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5
13、防爆等级:ExiaIICT4或ExdIIBT6
14、防护等级:IP65或更高(可订制)


生物油流量计工作原理

流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:
生物油流量计工作原理图
式中:
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3],由校验单给出。
Q——流体的瞬时流量(工作状态下)[m3/h]
3600——秒时换算系数
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

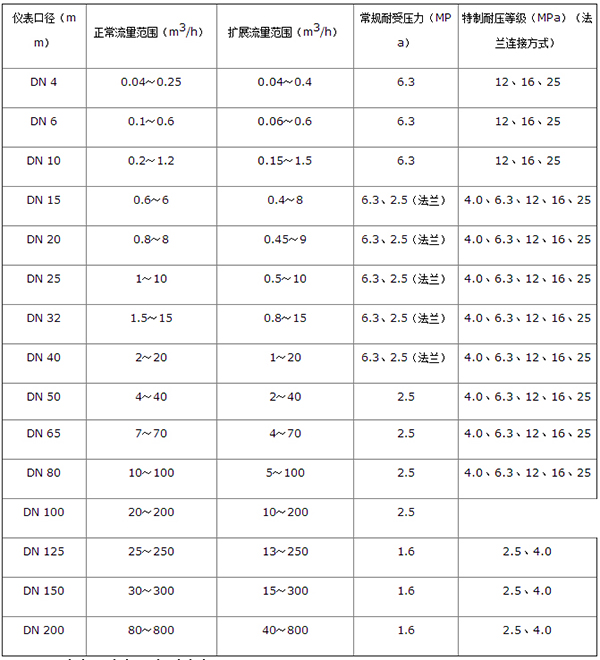

生物油流量计流量范围

仪表口径
(mm)
正常流量范围
(m3/h)
扩展流量范围
(m3/h)
常规连接方式
与耐压等级
特制耐压等级(MPa)
(带径法兰连接方式)
DN 4 0.04~0.25 0.04~0.4 螺纹连接/6.3MPa 10、16、25
DN 6 0.1~0.6 0.06~0.6 螺纹连接/6.3MPa 10、16、25
DN 10 0.2~1.2 0.15~1.5 螺纹连接/6.3MPa 10、16、25
DN 15 0.6~6 0.4~8 螺纹连接/6.3MPa 4.0、6.3、12、16、25
DN 20 0.8~8 0.45~9 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接







DN 25 1~10 0.5~10 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 32 1.5~15 0.8~15 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 40 2~20 1~20 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 50 4~40 2~40 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 65 7~70 4~70 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 80 10~100 5~100 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 100 20~200 10~200 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 125 25~250 13~250 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 150 30~300 15~300 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 200 80~800 40~800 法兰连接/1.6MPa 2.5、4.0、6.3、12、16

生物油流量计外形尺寸

生物油流量计外形尺寸图

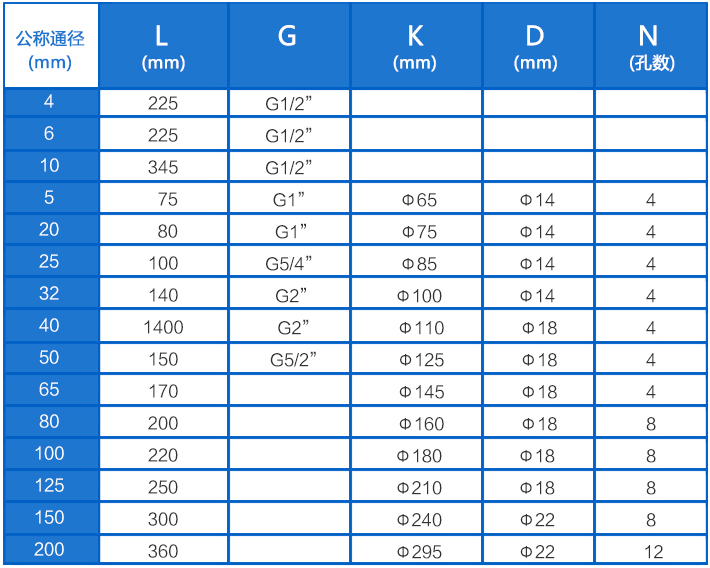

生物油流量计外形尺寸对照表

生物油流量计安装

为了确保生物油流量计的测量准确,必须正确地选择安装位置和方法
1、对直管段的要求:流量计必须水平安装在管道上(管道倾斜在5以内),安装时流量计轴线应与管道轴线同心,流向要一致。 流量计上游管道长度应有不小于2D的等径直管段,如果安装场所充许建议上游直管段为20D、下游为5D。
2、对配管的要求:流量计安装点的上下游配管的内径与流量计内径相同。
3、对旁通管的要求:为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀门(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。
4、对外部环境的要求:流量计最好安装在室内,必须要安装在室外时,一定要采用防晒、防雨.防雷措施,以免影响使用寿命。
5、对介质中含有杂质的要求:为了保证流量计的使用寿命,应在流量计的直管段前安装过滤器。
6、安装场所:流量计应安装在便于维修,无强电磁干扰与热辐射的场所。
7、对安装焊接的要求:用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接! 安装流量计前应严格清除管道中焊渣等脏物,最好用等径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。 安装流量计时,法兰间的密封垫片不能凹入管道内。
8、生物油流量计接地的要求:流量计应可靠接地,不能与强电系统地线共用。
9、对于防爆型产品的要求:为了仪表安全正常使用,应复核防爆型流量计的使用环境是否与用户防爆要求规定相符,且安装使用过程中,应严格遵守国家防爆型产品使用要求,用户不得自行更改防爆系统的连接方式,不得随意打开仪表。
10、选型在规定的流量范围内,防止超速运行,以保证获得理想准确度和保证正常使用寿命。 安装流量计前应清理管道内杂物:碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。
11、流量计投运时应缓慢地先开启前阀门,后开启后阀门,防止瞬间气流冲击而损害涡轮。 加润滑油应按告示牌操作,加油的次数依气质洁净程度而定,通常每年2-3次。由于试压、吹扫管道或排气造成涡轮超速运转,以及涡轮在反向流中运转都会可能使流量计损坏。
12、流量计运行时不允许随意打开前.后盖,更动内部有关参数,否则将影响流量计的正常运行。 小心安装垫片,确保没有突出物进入管道,以防止干扰正常的流量测量。 流量计在标定时要在流量计取压口上采集压力。

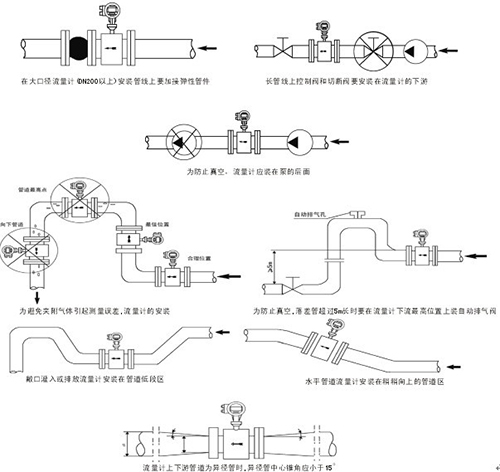

生物油流量计安装注意事项
