齿轮油流量计

产品名称:齿轮油流量计

产品型号:JKM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:齿轮油流量计可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

齿轮油流量计产品概述
LWGY系列齿轮油流量计基于力矩平衡原理,属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏,安装维护使用方便等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。
齿轮油流量计与显示仪表配套使用,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。
齿轮油流量计适用于在工作温度下粘度小于5×10-6m2/s的介质,对于粘度大于5×10-6m2/s的液体,要对传感器进行实液标定后使用。
如用户需用特殊形式的传感器,可协商订货,需防爆型传感器时,在订货中加以说明。

齿轮油流量计工作原理
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:
齿轮油流量计工作原理公式
式中:
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3],由校验单给出。
Q——流体的瞬时流量(工作状态下)[m3/h]
3600——秒时换算系数
每台齿轮油流量计的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。
齿轮油流量计工作原理图

齿轮油流量计产品特点
1、压力损失小,叶轮具有防腐功能;
2、齿轮油流量计采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、涡轮流量计采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、齿轮油流量计采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、齿轮油流量计采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、齿轮油流量计采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;

齿轮油流量计基本参数
1、执行标准:涡轮流量传感器(JB/T9246-1999)
2、仪表口径(mm)及连接方式:4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
3、精度等级:±1%R、±0.5%R、±0.2%R(需特制)
4、量程比:1:10;1:15;1:20
5、传感器材质:304不锈钢、316(L)不锈钢等
6、使用条件:介质温度:-20℃~+120℃,环境温度:-20℃~+60℃
7、相对湿度:5%~90%
8、大气压力:86Kpa~106Kpa
9、信号输出功能:脉冲信号、4~20mA信号
10、通讯输出功能:RS485通讯、HART协议等
11、工作电源:外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等,内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
12、信号线接口:基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5
13、防爆等级:ExiaIICT4或ExdIIBT6
14、防护等级:IP65或更高(可订制)

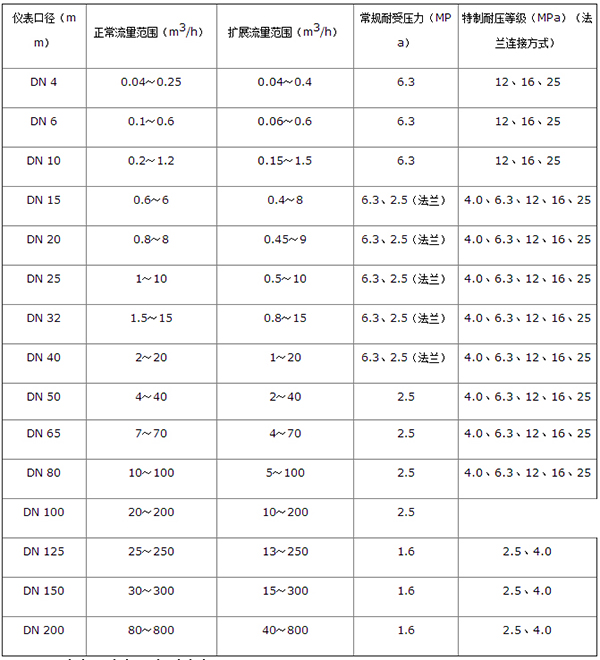

齿轮油流量计流量范围表
仪表口径
(mm)
正常流量范围
(m³/h)
扩展流量范围
(m³/h)
默认安装方式及耐压等级 可选安装方式及默认耐压等级   特制耐压等级
(MPa)
DN4 0.04~0.25 0.04~0.4 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN6 0.1~0.6 0.06~0.6 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN10 0.2~1.2 0.15~1.5 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN15 0.6~6 0.4~8 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN20 0.8~8 0.45~9 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN25 1~10 0.5~10 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN32 1.5~15 0.8~15 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN40 2~20 1~20 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN50 4~40 2~40 法兰安装、2.5Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN65 7~70 4~70 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN80 10~100 5~100 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN100 20~200 10~200 法兰安装、1.6Mpa   4.0、6.3、12、16、25
DN125 25~250 13~250 法兰安装、1.6Mpa   2.5、4.0、6.3、12、16
DN150 30~300 15~300 法兰安装、1.6Mpa   2.5、4.0、6.3、12、16
DN200 80~800 40~800 法兰安装、1.6Mpa   2.5、4.0、6.3、12、16

齿轮油流量计选型说明
电源 直流电源 电源 DC 24V


(可选) 功耗 <0.5W


电池供电 电源 DC 3V/3.6V电池供电


(可选) 最低工作电压 >2V/>2.1V




功耗 工作电流 1170±20uA/300±5uA






待机电流 325±5uA/195±5uA




电池标称容量 9Ah/12Ah




电池可持续工作时间 约10个月
输入 输入信号频率范围 0~3000Hz
输出 工况脉冲输出 脉冲负载能力 >1100Ω/>4000Ω


(可选) 高电平幅值 >22V




低电平幅值 <0.8V




脉冲宽度 1/2fin×1000 (ms)


电流输出(可选) 电流负载能力 ≤900Ω/≤700Ω




输出 两/三线制4~20mA电流输出






三线制0~20mA电流输出
绝缘电阻 >500MΩ
通讯(可选) 通讯接口 RS485接口


通讯协议 MODBUS-RTU

齿轮油流量计外形尺寸

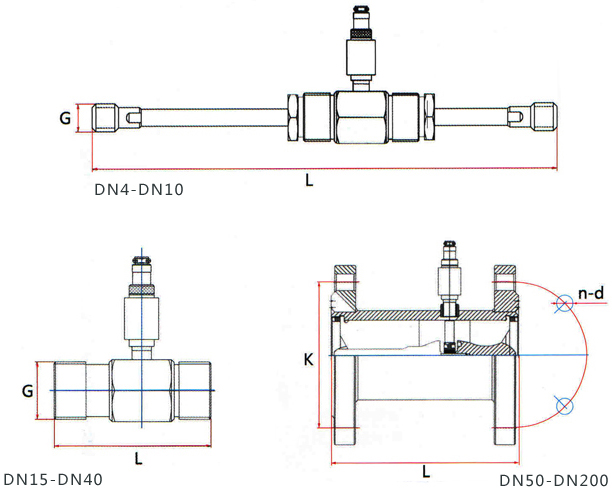

齿轮油流量计外形尺寸图

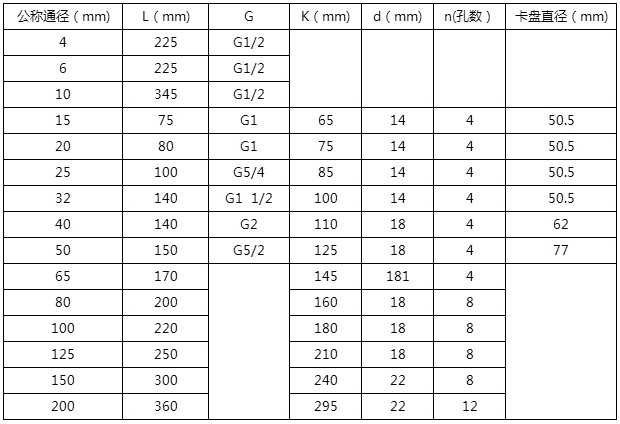

齿轮油流量计外形尺寸对照表

齿轮油流量计安装注意事项
齿轮油流量计是一种最典型的速度式流量计,它是利用悬置于流体中带叶片的转子或叶轮感受流体的平均流速而推导出被测流体的瞬时流量和累计流量,从而实现流量测量的目的。齿轮油流量计通产由涡轮流量传感器和显示仪表组成,其安装方式需要注意以下几点。
1、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥20dn,下游直管段应≥5dn,其中dn为管道内径。
2、传感器应远离外界磁场,如不能避免,应采取必要的措施;
3、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道;
4、传感器露天安装时,请做好放大器插头的防水处理;
5、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
6、液体流量计传感器可水平、垂直安装,垂时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。
7、若流体不稳定有脉动流,为保证转子流量计的良好测量可安装缓冲器,以消除脉动流。转子流量计在使用时,应先缓慢旋开流量计上游管道上的控制阀门,然后用调节阀调节流量,以免突然开启造成浮子急速上升击损锥管。
齿轮油流量计的测量精度高,量程比款,适用于流量变化幅度较大的现场测量。并且压力损失小,且耐高压,仪表的各元件可用各种抗腐蚀材料制成,是一款使用较宽泛的流量仪表。

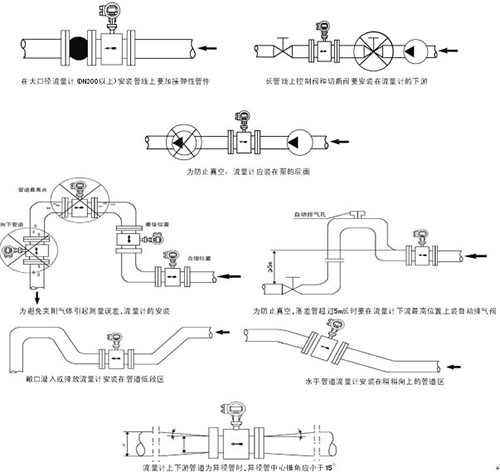

齿轮油流量计安装图

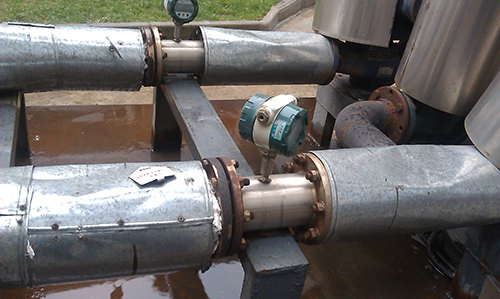

齿轮油流量计工作现场图
