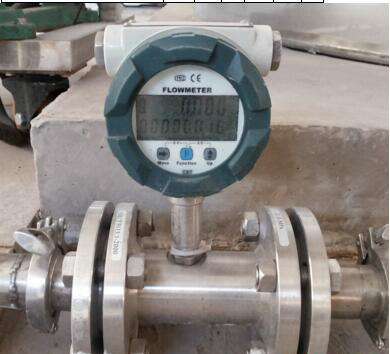

成品油流量计

产品名称:成品油流量计

产品型号:JKM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:成品油流量计具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强。

成品油流量计产品概述
成品油流量计采用涡轮进行测量。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。成品油流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的成品油流量计的时间常数可达0.01秒。
成品油流量计广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。

成品油流量计的原理
成品油流量计打造生与流速成反比的脉冲旌旗灯号,当流体颠末管道时,成品油流量计的扭转角速度与流体流速成反比.在管道中心安放一个涡轮,由此,就会引起传感线圈中的磁通更改。传感线圈将检测到的磁通周期变幻信号送入前置放大器,同时亦将脉冲旌旗灯号送入频率电流转换电路,对旌旗灯号发展放大、整形,使涡轮替量计压制摩擦力矩与流体阻力矩而发生篡改。对成品油流量计发作驱能源矩。
成品油流量计传感器可水平、垂直安装,垂直安装时流体方向必须向上。液体应充满管道,不得有气泡。成品油流量计安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、成品油流量计积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔。
成品油流量计的叶片,当成品油流量计叶片切割由壳体内永世磁钢发生发火的磁力线时,流体流速可经过涡轮流量计的窜改角速度失去,成品油流量计将脉冲旌旗灯号转换成模拟电流量,对定然的流体介质粘度,成品油流量计的转速经过装在机壳外的传感线圈来检测。两端由轴承支撑。从而大要较量争论失掉经由过程管道的流体流量。在不一定的流量领域内,进而批示霎时流量值。送入单元换算与流量积算电路取得并透露表现堆集流量值。
成品油流量计工作原理图

成品油流量计产品特点
1、压力损失小,叶轮具有防腐功能;
2、成品油流量计采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、成品油流量计采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、成品油流量计采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;

成品油流量计基本参数
1、公称口径:管道式:DN4~DN200
2、插入式:DN100~DN2000
3、精度等级:管道式:±0.5级,±1.0级
4、插入式:±1.5级、±2.5级
5、环境温度:-20℃~50℃
6、介质温度:测量液体:-20℃~120℃
7、测量气体:-20℃~80℃
8、大气压力:86KPa~106KPa
9、公称压力:1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
10、防爆等级:ExdIIBT4
11、连接方式:螺纹连接、法兰夹装、法兰连接、插入式等
12、直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN;液体:上游直管段应≥20DN,下游直管段应≥5DN;插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
13、显示方式:(1)远传显示: 脉冲输出、电流输出(配显示仪表);(2)现场显示:8位LCD显示累积流量,单位(m3)4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速;(3)温度压力补偿型:A、显示标准瞬时流量及标准累计流量,B、显示当前压力、温度、电池电压
14、输出功能:(1)脉冲输出,p-p值由供电电源确定,(2)4~20mA两线制电流输出,(3)单位体积脉冲输出及传感器原始脉冲输出,(4)带有RS485通迅接口
15、供电电源:(1)DC5~24V,(2)标准型3V锂电池安装于仪表内部可连续使用八年以上,(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
16、传输距离:传感器至显示仪距离可达500m

成品油流量计流量范围表
仪表口径
(mm)
正常流量范围
(m3/h)
扩展流量范围
(m3/h)
常规连接方式
与耐压等级
特制耐压等级(MPa)
(带径法兰连接方式)
DN 4 0.04~0.25 0.04~0.4 螺纹连接/6.3MPa 10、16、25
DN 6 0.1~0.6 0.06~0.6 螺纹连接/6.3MPa 10、16、25
DN 10 0.2~1.2 0.15~1.5 螺纹连接/6.3MPa 10、16、25
DN 15 0.6~6 0.4~8 螺纹连接/6.3MPa 4.0、6.3、12、16、25
DN 20 0.8~8 0.45~9 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接







DN 25 1~10 0.5~10 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 32 1.5~15 0.8~15 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 40 2~20 1~20 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa







DN 50 4~40 2~40 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 65 7~70 4~70 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 80 10~100 5~100 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 100 20~200 10~200 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 125 25~250 13~250 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 150 30~300 15~300 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 200 80~800 40~800 法兰连接/1.6MPa 2.5、4.0、6.3、12、16

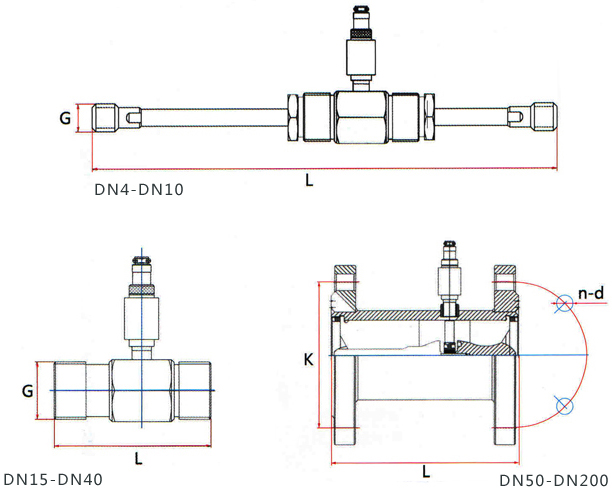

成品油流量计外形尺寸
成品油流量计外形尺寸图
成品油流量计外形尺寸对照表

成品油流量计选型
成品油流量计正确选型才能保证成品油流量计更好的使用。选用什么种类的成品油流量计应根据被测流体介质的物理性质和化学性质来决定?使成品油流量计的通径、流量范围、衬里材料、电极材料和输出电流等都能适应被测流体的性质和流量测量的要求.
1、精密功能检查
精度等级和功能根据测量要求和使用场合选择仪表精度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量,无需做精确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式涡轮流量计
2、可测量的介质
测量介质流速、仪表量程与口径测量一般的介质时,成品油流量计满度流量可以在测量介质流速0.5—12m/s范围内选用,范围比较宽。选择仪表规格(口径)不一定与工艺管道相同,应视测量流量范围是否在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准确度不能保证时,需要缩小仪表口径,从而提高管内流速,得到满意测量结果。
成品油流量计型谱对照表
