白油流量计

白油流量计产品概述

LC系列椭圆齿轮流量计是用于对管道中液体流且进行连续测量的高精度流量仪表，椭圆齿轮流量计具有量程大、压损小、适应性强等优点。

LC系列椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，并可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品等)，流量计由不同的材质制成来测量。

根据计量介质不同LC系列椭圆齿轮流量计分为铸铁铸钢型、铸铁铸钢高温型、铸铁铸钢高粘型、不锈钢食品型，可广泛应用于石油、化工、轻工、冶金、食品、医药卫生、商业等部门管道液体的准确计量。

白油流量计的结构及工作原理

1、结构

LC系列椭圆齿轮流量计由流量变送器和计数机构组成，变送器与计数机构之间加装散热器，则构成高温型流量计。

1、计数器；2发信器；3、精度调节器（DN50以上使用）；4、密封联轴器；5、前盖；6、盖板；7、椭圆齿轮；8、壳体；9、后盖。

2、原理

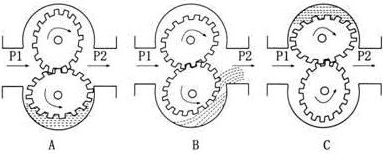

测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆齿轮在被测介质的压差△p=pl-p2的作用下，产生作用力矩使其转动。在(a)所示位置时，由于P1>P2，在P1和P2的作用下所产生的合力矩使轮A产生顺时针方向转动，把轮A和壳体间的半月形容积内的介质排至出口，并带动轮B作逆时针方向转动，这时A为主动轮，B为从动轮，在(b)上所示为中间位置，A和B均为主动轮；而在（c）上所示位置，P1和P2作用在A轮上的合力矩为零，作用在B轮上的合力矩使B轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时B为主动轮，A为从动轮，与(a)上所示情况刚好相反。如此往复循环，轮A和轮B互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口。显然，图上(a)、(b)、(c)所示，仅仅表示椭圆齿轮转动了1/4周的情况，而其所排出的被测介质为一个半月形容积。所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过齿轮流量计的体积流量Q为：Q=4nυ0

式中：n--椭圆齿轮的旋转频率(转/秒)；υ0--半月形部分的容积(贝)．

这样，在齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。

白油流量计产品特点

1、测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

2、粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此测量介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

3、计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。

白油流量计的主要技术参数

表头显示：指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出

仪表型号：LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示

测量介质：液体、各种油品

口径规格：10---200

流量测量范围：0.04-340 m3/h

测量精度：0.5级 0.2级

被测介质温度：-20℃-100℃ ，最高+200℃

工作压力：1.6MPa 2.5MPa 6.4MPa

输出信号：脉冲、4--20mA、RS485

通讯类型：RS485

电源：DC12V ---DC24V

安装方式：法兰连接、螺纹连接

防爆等级：ExiaIIBT4

防护等级：IP65

白油流量计流量范围


白油流量计安装尺寸




白油流量计型谱说明

1	2	3	4	5	6	7	7	8	9	10	11
基本 型号	公称 通径	准 确 度	压 力 级 别	温 度 级 别	显示形式	输出信号	批控形式	材料组别	接口形式	外供电源	内容含义
											椭圆齿轮流量计系列
	1/8"										1/8"--20"选择一种或以mm
		0.1									准确度0.1级(或0.2、0.5)
			S1								公称压力0.6M.Pa
			S2								公称压力1.0M.Pa
			S3								公称压力2.5M.Pa
			S4								公称压力4.0M.Pa
			S5								公称压力6.3M.Pa
			S6								公称压力6.3M.Pa
			S7								公称压力10M.Pa
			S8								公称压力15M.Pa
				M1							测量介质温度：-40-+60℃
				M2							测量介质温度：-10-+80℃
				M3							测量介质温度：-10-+200℃
				M4							测量介质温度：-10-+300℃
					N						现场无显示
					T						现场显示累积流量
					I						现场显示瞬时流量
					L						现场显示单次流量（回零计数）
					Y						现场大字码回零计数器
					P						脉冲输出
						4					4-20mA输出
						H					4-20ma+HART协议
						V					1-5V输出
						3					232通讯协议
						8					485通讯协议
						M					MODBUS协议
							C1				机械批控器
							C2				电子批控器
								F1			F1-F53见零部件材料组合表
									J1		NPT 美国推拔管螺纹
									J2		SPT英国标准管螺纹
									J3		中国标准法兰
									J4		NIST美国标准法兰
										V	按5V、12V、24V、36V等填写
