石油计量表

石油计量表

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LC
  • 测量范围:0.04-1000m³/h
  • 精度等级:0.5%
  • 公称通径:DN10-DN200
  • 适用介质:柴油 原油 工业油
  • 工作压力:1.6-6.3Mpa
  • 工作温度:-10-100℃
  • 供电方式:24VDC
  • 订货号:HZTTEHLGT426
石油计量表产品概述
流量测量与流体的流动状态无关,这是因为石蜡油流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。石蜡油流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。石蜡油流量计是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

石油计量表产品图


石油计量表产品特点
测量精度高、流量范围宽、重复性好;
螺旋转子转动均匀、震动小、寿命长;
对被测液体的粘度变化不敏感,尤其适合于粘度较高液体的测量;
结构简单,外形尺寸小,重量轻;
安装容易,表前不需安装直管段;


石油计量表的工作原理
椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳所构成,椭圆齿轮在被测介质压差作用下,产生作用力矩使其转动。轮1和轮2互相交替地由一个带动另一个转动,将被测介质以半月形容积为单位一次一次地由进口排至出口,所以,椭圆齿轮流量计每转一周所排出的被测介质量为半月形容积的4倍,这样通过椭圆齿轮流星计的体积流量Q就可以被推算出来。

石油计量表结构工作原理图


石油计量表基本参数及流量范围

石油计量表流量范围表


石油计量表选型

                1                2                3                4                5                6                7                7                8                9                10                11
                基本
型号
                公称
通径
                准

                压


                温


                显示形式                输出信号                批控形式                材料组别                接口形式                外供电源                内容含义
                                                                                                                                                                                                           椭圆齿轮流量计系列
                                 1/8"                                                                                                                                                                         1/8"--20"选择一种或以mm
                                 0.1                                                                                                                                                        准确度0.1级(或0.2、0.5)
                                                  S1                                                                                                                                       公称压力0.6M.Pa
                                 S2                                                                                                                                       公称压力1.0M.Pa
                S3                                                                                                                                       公称压力2.5M.Pa
                S4                                                                                                                                       公称压力4.0M.Pa
                S5                                                                                                                                       公称压力6.3M.Pa
                S6                                                                                                                                       公称压力6.3M.Pa
                S7                                                                                                                                       公称压力10M.Pa
                S8                                                                                                                                       公称压力15M.Pa
                                 M1                                                                                                                      测量介质温度:-40-+60℃
                                 M2                                                                                                                      测量介质温度:-10-+80℃
                M3                                                                                                                      测量介质温度:-10-+200℃
                M4                                                                                                                      测量介质温度:-10-+300℃
                                 N                                                                                                     现场无显示
                                 T                                                                                                     现场显示累积流量
                I                                                                                                     现场显示瞬时流量
                L                                                                                                     现场显示单次流量(回零计数)
                Y                                                                                                     现场大字码回零计数器
                P                                                                                                     脉冲输出
                                 4                                                                                    4-20mA输出
                H                                                                                    4-20ma+HART协议
                V                                                                                    1-5V输出
                3                                                                                    232通讯协议
                8                                                                                    485通讯协议
                M                                                                                    MODBUS协议
                                 C1                                                                   机械批控器
                                 C2                                                                   电子批控器
                                                  F1                                                  F1-F53见零部件材料组合表
                                 J1                                 NPT 美国推拔管螺纹
                J2                                 SPT英国标准管螺纹
                J3                                 中国标准法兰
                J4                                 NIST美国标准法兰
                                 V                按5V、12V、24V、36V等填写

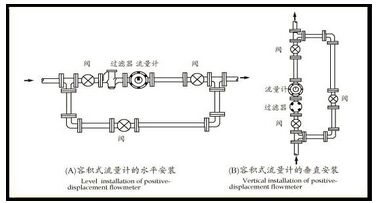

石油计量表的安装注意事项
椭圆齿轮流量计在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。
按照要求正确安装后的椭圆齿轮流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。其次,使用椭圆齿轮流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,椭圆齿轮流量计在仪表所规定的使用温度范围内使用。长期使用后的椭圆齿轮流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。因此,要经常注意观察,并定期拆下进行检查,若条件允许最好定期进行标定。
石油计量表安装注意事项
石油计量表安装注意事项
石油计量表工作现场图
