生物柴油流量计

产品名称:生物柴油流量计

产品型号:JKM-LC型

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:LC型椭圆齿轮流量计装有指针和字轮累积装置,可现场直接显示流经管道内的液体流量和瞬时流量。

生物柴油流量计概述

生物柴油流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。
LC型生物柴油流量计装有指针和字轮累积装置,可现场直接显示流经管道内的液体流量和瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。加装散热器或椭轮欠齿可测量高温、高粘液体。不同的液体(酸、碱、盐、有机溶液等)硫酸流量计主体可选择不同的材质制造。


生物柴油流量计产品特点

测量精度高、流量范围宽、重复性好;
螺旋转子转动均匀、震动小、寿命长;
对被测液体的粘度变化不敏感,尤其适合于粘度较高液体的测量;
结构简单,外形尺寸小,重量轻;
安装容易,表前不需安装直管段;


生物柴油流量计的主要技术参数

表头显示:指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号:LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质:液体(液体流量计)、各种油品
口径规格:10---200
流量测量范围:0.04-340 m3/h
测量精度:0.5级 0.2级
被测介质温度:-20℃-100℃ ,最高+200℃
工作压力:1.6MPa 2.5MPa 6.4MPa
输出信号:脉冲、4--20mA、RS485
通讯类型:RS485
电源:DC12V ---DC24V
安装方式:法兰连接、螺纹连接
防爆等级:ExiaIIBT4
防护等级:IP65


生物柴油流量计的结构及工作原理

1、结构
LC系列生物柴油流量计由流量变送器和计数机构组成,变送器与计数机构之间加装散热器,则构成高温型流量计。
1、计数器;2发信器;3、精度调节器(DN50以上使用);4、密封联轴器;5、前盖;6、盖板;7、椭圆齿轮;8、壳体;9、后盖。
生物柴油流量计结构图
2、原理
测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,椭圆齿轮在被测介质的压差△p=pl-p2的作用下,产生作用力矩使其转动。在(a)所示位置时,由于P1>P2,在P1和P2的作用下所产生的合力矩使轮A产生顺时针方向转动,把轮A和壳体间的半月形容积内的介质排至出口,并带动轮B作逆时针方向转动,这时A为主动轮,B为从动轮,在(b)上所示为中间位置,A和B均为主动轮;而在(c)上所示位置,P1和P2作用在A轮上的合力矩为零,作用在B轮上的合力矩使B轮作逆时针方向转动,并把已吸入半月形容积内的介质排至出口,这时B为主动轮,A为从动轮,与(a)上所示情况刚好相反。如此往复循环,轮A和轮B互相交替地由一个带动另一个转动,将被测介质以半月形容积为单位一次一次地由进口排至出口。显然,图上(a)、(b)、(c)所示,仅仅表示椭圆齿轮转动了1/4周的情况,而其所排出的被测介质为一个半月形容积。所以,椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍,则通过齿轮流量计的体积流量Q为:Q=4nυ0
式中:n——椭圆齿轮的旋转频率(转/秒);υ0——半月形部分的容积(贝).
这样,在齿轮流量计的半月形容积υ0一定的条件下,只要测出椭圆齿轮的旋转速度n,便可知道被测介质的流量。
生物柴油流量计工作原理图

生物柴油流量计流量范围对照表

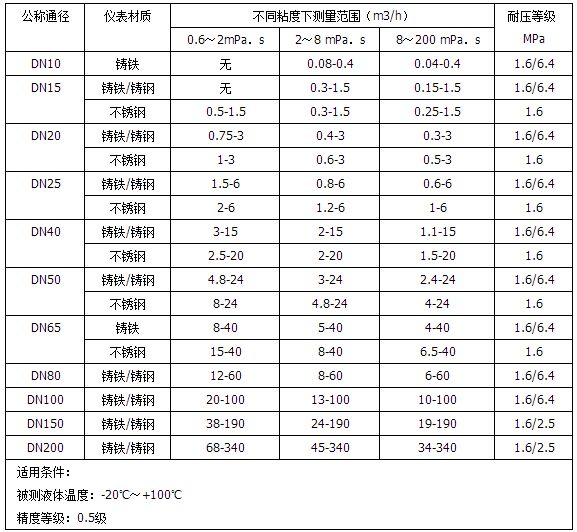

生物柴油流量计流量范围对照表

生物柴油流量计安装尺寸

铸铁型生物柴油流量计安装尺寸图

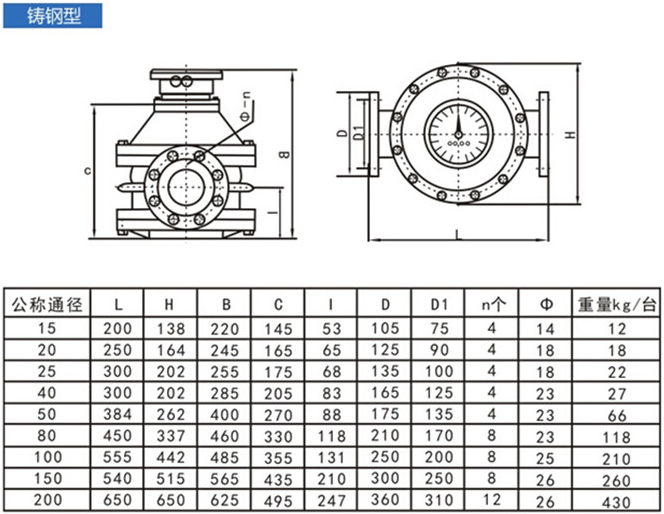

铸钢型生物柴油流量计安装尺寸图
不锈钢型生物柴油流量计安装尺寸

生物柴油流量计的安装与使用

1、安装
(1)生物柴油流量计在安装前应清洁管道。若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。

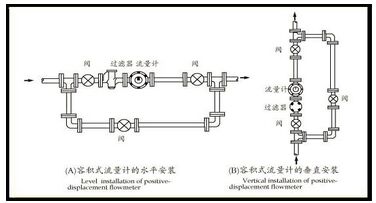

(2)生物柴油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。
2、使用
(1)按照要求正确安装后的椭圆齿轮流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。
(2)使用生物柴油流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,椭圆齿轮流量计在仪表所规定的使用温度范围内使用。
长期使用后的生物柴油流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。因此,要经常注意观察,并定期拆下进行检查,若条件允许最好定期进行标定。
生物柴油流量计安装注意事项
生物柴油流量计安装注意事项

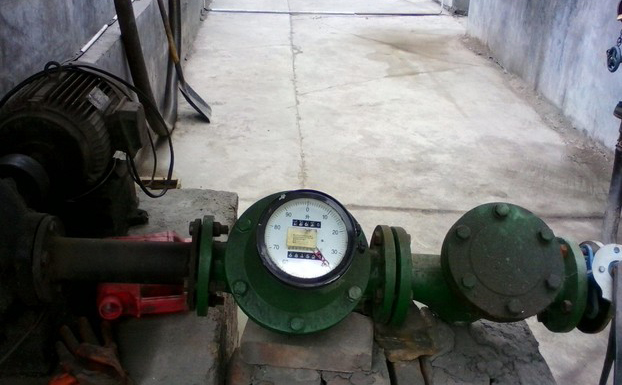

生物柴油流量计工作现场图
