dn80污水流量计

dn80污水流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:GZIDIOIIE789

dn80污水流量计产品概述
电磁流量计被测介质流速以4~6m/s为宜,在特殊情况下,最低流速应不小于0.1m/s,最高应不大于12m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
dn80污水流量计产品图
dn80污水流量计优点
(1)电磁流量计可用来测量工业导电液体或浆液。
(2)无压力损失。
(3)测量范围大,电磁流量变送器的口径从2.5mm到2.6m。
(4)电磁流量计测量被测流体工作状态下的体积流量,测量原理中不涉及流体的温度、压力、密度和粘度的影响。
电磁流量计缺点
(1)电磁流量计的应用有一定局限性,它只能测量导电介质的液体流量,不能测量非导电介质的流量,例如气体和水处理较好的供热用水。另外在高温条件下其衬里需考虑。
(2)电磁流量计是通过测量导电液体的速度确定工作状态下的体积流量。按照计量要求,对于液态介质,应测量质量流量,测量介质流量应涉及到流体的密度,不同流体介质具有不同的密度,而且随温度变化。如果电磁流量计转换器不考虑流体密度,仅给出常温状态下的体积流量是不合适的。
(3)电磁流量计的安装与调试比其它流量计复杂,且要求更严格。变送器和转换器必须配套使用,两者之间不能用两种不同型号的仪表配用。在安装变送器时,从安装地点的选择到具体的安装调试,必须严格按照产品说明书要求进行。安装地点不能有振动,不能有强磁场。在安装时必须使变送器和管道有良好的接触及良好的接地。变送器的电位与被测流体等电位。在使用时,必须排尽测量管中存留的气体,否则会造成较大的测量误差。
(4)电磁流量计用来测量带有污垢的粘性液体时,粘性物或沉淀物附着在测量管内壁或电极上,使变送器输出电势变化,带来测量误差,电极上污垢物达到一定厚度,可能导致仪表无法测量。
(5)供水管道结垢或磨损改变内径尺寸,将影响原定的流量值,造成测量误差。如100mm口径仪表内径变化1mm会带来约2%附加误差。
(6)变送器的测量信号为很小的毫伏级电势信号,除流量信号外,还夹杂一些与流量无关的信号,如同相电压、正交电压及共模电压等。为了准确测量流量,必须消除各种干扰信号,有效放大流量信号。应该提高流量转换器的性能,最好采用微处理机型的转换器,用它来控制励磁电压,按被测流体性质选择励磁方式和频率,可以排除同相干扰和正交干扰。但改进的仪表结构复杂,成本较高。


                 污水型电磁流量计产品图
污水型电磁流量计/Φ100mm
自流型电磁流量计产品图
自流型电磁流量计/Φ100mm
防腐型电磁流量计产品图
防腐型电磁流量计/Φ150mm
                优点:
1、杂物、纤维不影响测量
2、四氟耐腐蚀内衬
3、抗菌防粘型电极
4、正反计量累计流量
5、智能自我疹断功能
                优点:
1、磁场强度增加5倍
2、擅长测量超低流速流量
3、输入阻抗高达15兆欧姆
4、内置大型磁钢
5、大电流励磁
                优点:
1、四电极机构安全接地
2、哈氏C合金电极
3、四氟内衬耐强酸强碱
4、不锈钢外壳延长寿命
5、密度换算功能,轻易算质量
潜水型电磁流量计产品图
潜水型电磁流量计/Φ200mm
高温型电磁流量计产品图
高温型电磁流量计/Φ300mm
小口径电磁流量计产品图
小口径电磁流量计/Φ10mm
                优点:
1、桔红潜水漆包用10年
2、防护等级:IP68
3、全密封灌胶工艺,点滴不漏
                优点:
1、耐高温达200度
2、选用高温漆包线圈
3、采用网骨架内衬
                优点:
1、最小流量可测到20.0L/h
2、耐高压的外插式电极
3、反应灵敏,零点稳定


dn80污水流量计特点
1、仪表结构简单、可靠,无可动部件,工作寿命长。
2、无截流阻流部件,不存在压力损失和流体堵塞现象。
3、无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
5、采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
6、备有管道式、插入式等多种流量计型号。
7、采用EEPROM存贮器,测量运算数据存贮保护安全可靠。
8、具备一体化和分离型两种型式。
9、高清晰度LCD背光显示。

dn80污水流量计技术参数

                口径范围                DN10-2000mm
                电极材料                1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、Hb、Hc、Ta等
                内衬材料                聚四氟乙烯、氯丁橡胶、聚氨酯橡胶、耐酸橡胶等
                测量介质                电导率>5uS/cm(水>50uS/cm)导电性液体(含固液二相流)
                仪表精度                ≤±0.5 %
                重复性                ≤±0.2 %
                流速范围                0-10 m/s
                介质温度                分体式:-25℃-+150℃(视内衬材料而定)
一体式:-10℃-+70℃
                环境温度                -10℃-+55℃
                工作压力                0.6  MPa-4.0 MPa(视口径而定)
                防护等级                分体式:传感器IP68,转换器IP65; 一体式:IP65
                输出信号                4-20mA (0-20mA、0-24mA )或1-5V (0-5V、0-6V);频率/累计脉冲
                通讯接口                RS485
                适用电源                AC 220V±10% 50Hz/60Hz
                应用                给排水系统;矿浆,泥浆,纸浆等二相液;酸碱等腐蚀液
                安装形式                一体式、分体式
                功耗                ≤15 VA
                连接法兰                符合GB9119标准
                连接电缆                厂家专用电缆


dn80污水流量计选型

                型号                通经(mm)                流量范围(m3/h)                口径(mm)                口径(mm)                流量范围(m3/h)
                KM-LDE15                DN15                0.32-6.36                KM-LDE/LCD450                DN450                286.13-5722.65
                KM-LDE20                DN20                0.57-11.30                KM-LDE/LCD500                DN500                353.25-7065.00
                KM-LDE25                DN25                0.88-17.66                KM-LDE/LCD600                DN600                508.68-10173.60
                KM-LDE32                DN32                1.45-28.94                KM-LDE/LCD700                DN700                692.37-13847.40
                KM-LDE40                DN40                2.26-45.22                KM-LDE/LCD800                DN800                904.32-18086.40
                KM-LDE50                DN50                3.53-70.65                KM-LDE/LCD900                DN900                1144.53-22890.60
                KM-LDE65                DN65                5.97-119.40                KM-LDE/LCD1000                DN1000                1413.00-28260.00
                KM-LDE80                DN80                9.04-180.86                KM-LDE/LCD1200                DN1200                2034.72-40694.40
                KM-LDE100                DN100                14.13-282.60                KM-LDE/LCD1400                DN1400                2769.48-55389.60
                KM-LDE125                DN125                22.08-441.56                KM-LDE/LCD1600                DN1600                3617.28-72345.60
                KM-LDE150                DN150                31.79-635.85                KM-LDE/LCD1800                DN1800                4578.12-91562.40
                KM-LDE/LCD200                DN200                56.52-1130.40                KM-LDE/LCD2000                DN2000                5652.00-113040.00
                KM-LDE/LCD250                DN250                88.31-1766.25                KM-LDE/LCD2200                DN2200                6838.92-136778.40
                KM-LDE/LCD300                DN300                127.17-2543.40                KM-LDE/LCD2400                DN2400                8138.88-162777.60
                KM-LDE/LCD350                DN350                173.09-3461.85                KM-LDE/LCD2600                DN2600                9551.88-191037.60
                KM-LDE/LCD400                DN400                226.08-4521.60
                                                  代号                电极材料
                K1                316L
                K2                HB
                K3                HC
                K4                钛
                K5                钽
                K6                铂合金
                K7                不锈钢涂覆碳化钨
                                 代号                内衬材料
                C1                聚四氟乙烯F4
                C2                聚全氟乙丙烯F46
                C3                聚氟合乙烯FS
                C4                聚录丁橡胶
                C5                聚氨脂橡胶
                                 代号                功能
                E1                0.3级
                E2                0.5级
                E3                1级
                F1                4-20Madc,负载≤750Ω
                F2                0-3khz,5v有源,可变脉宽,输出高端有效频率
                F3                RS485接口
                T1                常温型
                T2                高温型
                T3                超高温型
                P1                0.6MPa
                P2                1.0MPa
                P3                1.6MPa
                P4                4.0MPa
                D1                220VAC±10%
                D2                24VDC±10%
                J1                一体型结构
                J2                分体型结构
                J3                防爆一体型结构

选型的第一步就是对仪表将来的运行现场情况要有具体的、详细的、明确的了解,主要包括以下几点:
①测介质成分,以及该介质的电导率 (参见附表2)。流量计既可以测电导率大于5uS/cm液体还可以测液固两相流,如水煤浆,矿浆,污水,泥浆,纸浆等,如被测介质中含有大量的铁磁性固体物质、气泡或直径很大的固体颗粒,测量都会受影响,甚至不能测量。一般情况要求气泡或固体颗粒的体积含量不超过5%,固体颗粒的直径不大于3mm。
②测量管在任何时刻必须完全充满介质,电磁流量计在非满管或空管的情况下不能正常工作。
③现场系统管道的最大压力不能超过仪表的额定压力(见传感器部分)。
④测介质的温度范围以及环境温度范围,要符合仪表说明书的要求。
⑤现场系统管道的最大流速、最小流速,以及正常流速范围。最大流速不超过10m/s;为了保证测量精度,最小流速最好大于等于0.3m/s;正常流速最好在1.5m/s-3.0m/s这一流速范围内,这也是仪表最佳测量范围。
传感器选型
传感器的选型主要考虑因素有:传感器的种类、口径、压力、电极材料、内衬材料、防护等级、尺寸大小、连接法兰等。
①口径的选择:如果是新建的项目或设计,在选择口径时,应遵循的原则就是:保证正常流速在0.3m/s---10m/s范围内即可,最优选择是正常流量在下面的《口径、流速、流量的关系表》的斜体红色数值范围内。当然,新工程刚上马,系统流速处于较低状态,随着系统的正常运行,流速会处于较高状态,这时只要更改现场仪表的量程就能适应,不需要更换仪表。如果现场流速过低,而且现场条件允许的话,可以通过在传感器的前后加装变径管,以满足要求,加装变径管应注意以下问题:

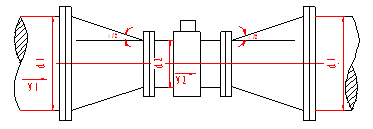

第一,为了加装变径管后不过多影响流速场的分布,不影响仪表的测量精度,能把变径管视为直管段的一部分,要求变径管的中心锥角α不大于15°,越小越好,如下图
dn80污水流量计传感器安装注意事项图
第二,加装变径管后会产生一定的压力损失,压力损失为
δP=ρ/200ξ1 V22+ξ2 V22+ξ3 V12)
δP---损失的压力,单位MPa
ρ---被测介质密度,单位Kg/m3
ξ1 、ξ3---分别是渐缩管、渐扩管的系数,该值与雷诺数有关,例如:
α=8°时,ξ1、ξ3的值:

                d1/d2                1.2                1.3                1.4                1.5                1.6                1.7                1.8                1.9                2.0
                ξ1                0.018                0.023                0.0255                0.028                0.03                0.0308                0.0315                0.0323                0.0332
                ξ2                0.01                0.02                0.07                0.15                0.26                0.43                0.64                0.9                1.25

ξ2 =0.02 传感器管系数
V1、V2--- 分别是变径管前方系统管道流速、传感器管道流速,单位m/s

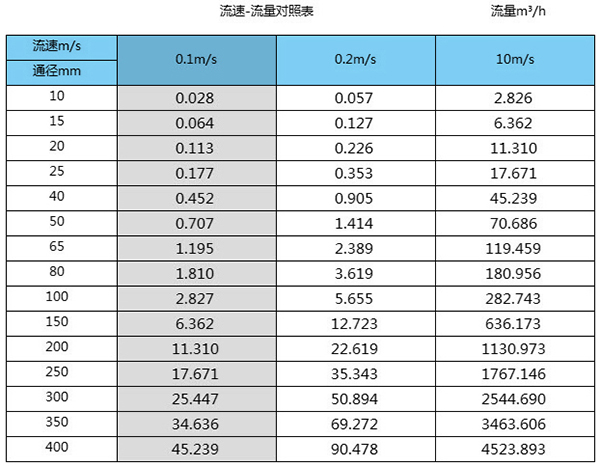

dn80污水流量计口径、流速、流量对照表
dn80污水流量计口径流量范围对照表

dn80污水流量计电极材料的选择
针对不同的被测介质,考虑到其腐蚀性不同,应选择不同的电极材料,下表是常用电极和其耐腐性能,详见附表1。

                材料                耐腐蚀性能
                耐酸钢 (1Cr18Ni9Ti)                对硝酸、冷磷酸及其它无机酸,多种盐及碱溶液,有机酸,海水等耐腐蚀性强。对硫酸、盐酸、氢氟酸,对沸腾的蚁酸、草酸、工业铬酸、氢酸钠、氯、溴、碘等介质化学稳定性差,不耐腐蚀
                含钼不锈钢 (0Cr18Ni12Mo2Ti)                用于工业用水、生活用水、污水,硝酸、室温下小于5%的硫酸、沸腾的磷酸、蚁酸、碳酸、碱溶液和各种中性溶液,一定压力下的亚硫酸、海水、醋酸等,也可用于石油、化工、尿素 、维尼纶等工业
                哈氏合金B(Hb)                对沸点以下的一切浓度的盐酸有良好的耐腐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氧化性酸、碱、非氧化盐液的腐蚀
                哈氏合金C(Hc)                能耐氧化性酸,如硝酸、混酸或铬酸与硫酸的混合物的腐蚀,也耐氧化性的盐类如含三价铁离子、二价铜离子,或其它氧化剂的腐蚀,如高于常温的次氯酸盐、海水的腐蚀
                钽 (Ti)                具有优良的耐腐蚀性,和玻璃很相似。除氢氟酸、发烟硫酸碱外,几乎能耐一切化学介质如盐酸、硝酸、王水的腐蚀
                铂-铱合金                几乎适用于所有化学物质,但不适用于王水和铵盐。


dn80污水流量计内衬材料的选择
如电极一样,对于不同的介质,由于其腐蚀性、温度、磨损性不同,所以要有针对性的选择内衬材料,下表是常用衬里材料的性能及其适用范围,详见附表1

                内衬材料                主要性能                适用范围
                聚四氟乙烯(PTFE)                它是塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和有机溶剂 耐磨性和粘结性差                -40℃-+180℃> 酸、碱等强腐蚀性介质 卫生类介质
                氯丁橡胶                有极好的弹性,高强的扯断力,耐磨性能好 耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化性介质的腐蚀                1.小于80℃
2.测一般水、污水、泥浆、矿浆
                聚氨酯橡胶                有极好的耐磨性能(相当于天然橡胶的十倍) 耐酸、碱性能差 不能用于混有有机溶剂的水                1.小于70℃
2.中型强磨损的矿浆、煤浆、泥浆
                耐酸橡胶(硬橡胶)                可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾。 忌强氧化剂。                1.小于25℃-+90℃
2.一般的酸、碱、盐溶液
                合成橡胶                密封性好 良好的耐磨性,高度的扯断力                小于80℃ 一般水、污水、泥浆

传感器额定压力、防护等级、尺寸大小
④传感器口径的不同,对应的额定压力也不同;传感器结构的不同,对应的防护等级及尺寸大小也不同,详细情况见下面的说明和图表。
关于防护等级的说明:IP65为防水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为0.3MPa。出水量为12. 5L/min,喷水口离仪表距离3m。IP67为防浸水型,即仪表可短时间全部浸入水中,试验时最高点应在水下至少150cm,持续时间至少为30min。IP68为潜水型,应能长期在水中工作,其侵入的最大深度由制造厂与用户协商。
智能型电磁流量计分为一体式和分体式两大类,一体式的传感器防护等级为IP65,分体式的传感器防护等级为IP68,分体式的转换器防护等级为IP65。现场对仪表的防护等级要求较高的,如安装在地面以下的,有可能受到水淹没的,或仪表安装在水下的,用户就必须选用分体式的。
⑤连接法兰的选择:
除特殊情况外,一般应选公制法兰,与之相配对的法兰也按公制制造,法兰标准为国标GB9119,一般都符合所选的仪表耐压标准。如现场有特殊法兰或超过仪表耐压等级,可特殊订货。

转换器选型注意事项
转换器选型针对分体式电磁流量计而言,分为壁挂式或盘装式二种,根据现场实际情况,主要考虑以下几点。
输出信号的选择:
①模拟信号输出:包括4-20mA 输出、0-20mA 输出、0-24mA 输出、0-5V输出、0-6V输出、1-5V输出,共6种,用户可根据自己的需要,任选一种,切记:这6种输出只能选取其中的一种,不能同时选取二种输出。
数字通讯:RS485输出。详细参数见说明书。
频率/脉冲输出:该脉冲输出类型可由用户定义,一种可定义为量程对应1KHz频率,量程内流量对应的频率按比例减小;另一种可定义为一个脉冲代表一定(1.0m3、0.1m3 、0.01m3 三种)的累计流量。详细情况见说明书。
工作环境
②工作环境温度:-10℃-+55℃;

dn80污水流量计安装点及安装环境的选取
①选取要点:
系统正常运行时测量管必须保证满管。如出现非满管,流量计就不能正常工作,读数可能是忽大忽小的随机数;
传感器上游要有一定的直管段,但其长度与其它流量仪表(如超声波流量计)相比较要求较低。上游如有90°弯头、T形管、同心异径管、全开闸阀等扰流件,一般要求离电极中心线(不是传感器进口断面)有5倍直径(5D)长度的直管段,如是上游有闸阀且没有全部打开,一般要求10D长度的直管段;下游直管段长度一般为2D-3D,或更短;
1.安装传感器时尽量保持电极水平位置,以免气泡覆盖电极而出现读数不稳;条件允许传感器应安在自下而上流动的立管上,这样管内不易存气,同时保证工作时是满管,而且无沉积物生成,还可以减少液体内固体颗粒及杂质对内衬的磨损;
2.注意管道液体流动方向与传感器的标识一致;
3.尽可能避免测量管出现负压,如传感器不可安装在泵的抽吸侧;
4.尽可能避开附近的大电机、大变压器等,以免引起电磁干扰;
5.选择振动较小的位置安装传感器;
6.测量不同液体的混合介质时,传感器应安装在混合点的上游,如安装在下游,必须装在混合已经均匀或化学反应充分完成段;
7.尽可能避开周围环境高浓度腐蚀性气体;如是一体机要避免雨淋或浸没以及阳光直照,环境的相对湿度和温度要符合仪表说明书的要求;
②现场传感器安装位置的典型案例

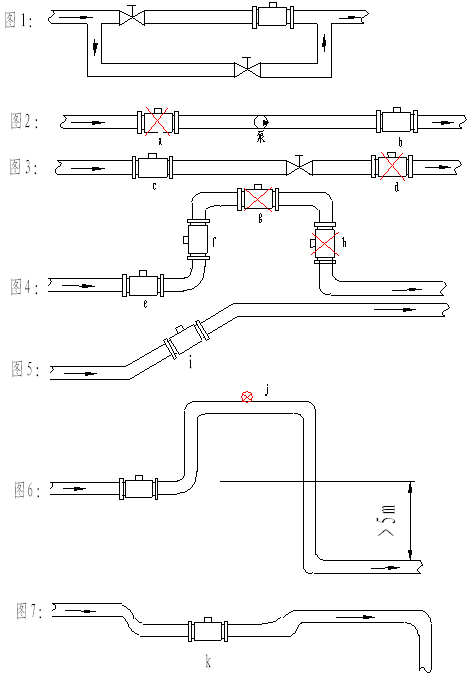

dn80污水流量计安装图示
图1:为了日后系统及流量计的检修维护方便,条件允许应如此图安装旁通管道;
图2:安在泵的抽吸侧,会因管道出现负压而损坏传感器内衬,所以应安装在泵出口侧 处,而且N点距离泵尽可能远些;
图3:流量计应尽可能安装在阀门的上游侧处,不应安装在下游侧处, 如受现场条件限制必须安装在d点,在阀门未全开时,d点距离阀门至少10D。
图4:此图中的e处、f处是优先选择安装点, g处是管道最高点易积聚气泡不宜安装,h处于下降管段,可能出现非满管情况,故更不宜安装。
图5:水平管道应安装在稍稍上升的管道区,如图i处;
图6:当流量计安装在如图示的落差管上时,如落差高度超过5米时,应在流量计的下游的最高处,如图j 处,安装排气阀;
图7:当敞口灌入或排放,流量计应安装在管道的低段区,如图k处。
③接地
本公司生产的管段式传感器均是三电极式,其中底部的电极是接液电极,也就是通常说的接地电极,这样在非金属绝缘管道或有绝缘内衬的金属管道上安装传感器时,一般情况下无需另加接地环。
出厂时仪表配2根接地线,安装时要求在与仪表两端连接的法兰上各钻一个M5×10的螺孔,把接地线用M5×8不锈钢螺丝牢靠固定在两边法兰上。如下图示。
通常情况下无需单独外加接地线,但传感器上有预留的接地点,以备在特殊环境下如安装环境有较大干扰时,通过该处外加接地线保证整个仪表可靠、良好接地以减少干扰,接地线可采用截面大于4mm2 的多股铜线,接地电阻应小于10Ω,且不能接在电机、变频器或其它大电器设备的公共地线上,如下图示。
dn80污水流量计安装注意事项示意图
电缆的选择与敷设
分体式流量计传感器与转换器之间连接电缆,必须采用厂家提供的专用电缆。电缆长度主要取决于三个因素:信号电缆类型、被测介质的电导率、励磁电缆铜芯截面积。
①信号电缆的选用

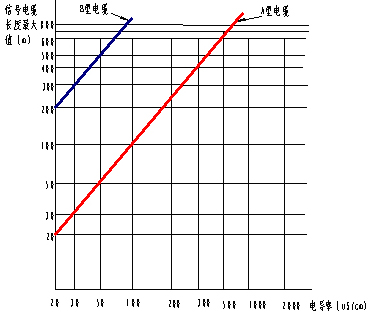

信号电缆最大长度与被测介质的电导率有关,详见下图。如现场传输电缆长度不超过30m,可采用厂家提供的单层屏蔽二芯A型电缆,如超过30m而且被测介质电导率较低,应采用双层屏蔽二芯B型电缆,同时根据被测介质电导率(参见“附2”)参照下图,必须要求现场实际传输长度不超过图表中的最大值。
dn80污水流量计电缆选择图
②励磁电缆的选用:
本厂提供的励磁电缆是二芯PVC护套单屏蔽电缆,根据传输的距离选用不同的铜芯截面积。传输电缆长度不超过150m,可采用铜芯截面积为0.75mm²的Ⅰ型电缆;传输距离在150m---300m,可采用铜芯截面积为1.5mm²的Ⅱ型电缆; 传输距离超过300m,可采用铜芯截面积为2.5mm²的Ⅲ型电缆。
③其他电缆的选用:
电源电缆或转换器的输出信号电缆用户可自行采用普通的电缆线,现场条件恶劣建议选用带屏蔽IP68型电缆作为转换器的输出信号电缆,且屏蔽层的一端接地。
④电缆的敷设
信号电缆和励磁电缆线越短越好;不能将多余的电缆卷在一起,应将多余的剪掉并重新焊接好;信号电缆必须与其它电源电缆严格分开,不能敷设在同一管子内,也不能平行敷设或绞合在一起,应单独穿在接地保护钢管内,以防干扰信号。
