防腐电磁流量计

产品名称:防腐电磁流量计

产品型号:JKM-LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:除特殊情况外,一般应选公制法兰,与之相配对的法兰也按公制制造,法兰标准为国标GB9119,一般都符合所选的仪表耐压标准。如现场有特殊法兰或超过仪表耐压等级,可特殊订货。

防腐电磁流量计概述
防腐电磁流量计按激磁方式分类:直流励磁;交流励磁;低频方波励磁,要产生一个均匀恒定的磁场,就需要选择一种合适的励磁方式。如按励磁电流方式划分,有直流励磁、交流(工频或其他频率)励磁、低频矩形波励磁和双频矩形波励磁。
1.直流励磁电磁流量计:直流励磁方式用直流电或采用永久磁铁产生一个恒定的均匀磁场。这种直流励磁变送器的最大优点是受交流电磁场干扰影响很小,因而可以忽略液体中的自感现象的影响。但是使用直流磁场易使通过测量管道的电解质液体被极化,即电解质在电场中被电解,产生正负离子,在电场力的作用下,负离子跑向正极,正离子跑向负极,这将导致正负电极分别被相反极性的离子所包围,严重影响仪表的正常工作。所以,直流励磁一般只用于测量非电解质液体。
2.交流励磁电磁流量计:工业上使用的电磁流量计,大都采用工频(50Hz)电源交流励磁方式产生交变磁场,避免了直流励磁电极表面的极化干扰。但是用交流励磁会带来一系列的电磁干扰问题(例如正交干扰、同相干扰、零点漂移等)。现在交流励磁正在被低频方波励磁所代替。
3.低频方波励磁电磁流量计:低频方波励磁波形有二值(正-负)和三值(正-零-负-零)两种,其频率通常为工频的1/2~1/32。低频方波励磁能避免交流磁场的正交电磁干扰,消除由分布电容引起的工频干扰,抑制交流磁场在管壁和流体内部引起的电涡流,排除直流励磁的极化现象。

防腐电磁流量计工作原理
传感器是根据法拉第电磁感应定律工作的,如工作原理图所示:

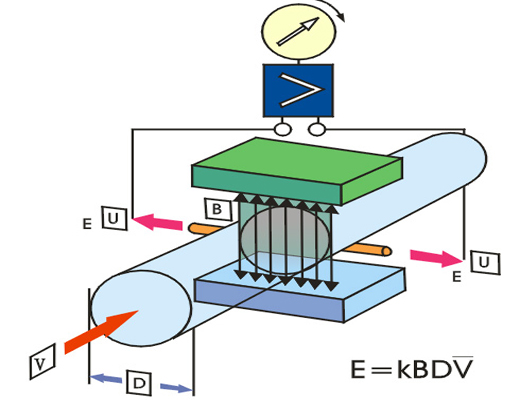

 防腐电磁流量计工作原理图
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时,导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极,将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电极间的距离,与测量管内径相等;
V —测量管内被测流体的平均流速。
式中磁场B是恒定不变的,D为一常数,则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
防腐电磁流量计工作原理公式

防腐电磁流量计特点
1、仪表结构简单、可靠、无可动部件,工作寿命长.
2、无截流阻流部件,不存在压力损失和流体堵塞现象.
3、无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统.
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理理参数的影响.
5、防腐电磁流量计采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti 等电极材料的不同组合可适应不同介质的需要.
6、备有管道式、插入式等多种流量计型号.
7、采用EEPROM存贮器,测量运算数据存贮保护安全可靠.
8、具备一体化和分离型两种形式.
9、高清晰LCD背光显示.

防腐电磁流量计技术参数
适用管径 DN25~DN2600(DN25以下为非标)          (执行标准:JB/T9248-1999)
电极材料 316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)
适用介质 导电率>5us/cm的液体
测量范围 0.1~10m/s(可扩展到15m/s)
量程上限 0.5~10m/s,推荐1~5m/s
精度等级 0.3级、0.5级、1.0级(随口径区分)
输出信号 4~20mADC,负载≤750Ω;0~3KHz,5V有源,可变脉宽,高端有效频率输出:RS485接口
工作压力 1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流体温度 -20℃~80℃,80℃~130℃,130℃~180℃ 参考衬里材质
环境温度 传感器-40℃~80℃;转换器-15℃~50℃
环境温度 ≤85%RH(20℃时)
电缆出口尺寸 M20×1.5
供电电源 220VAC±10%;50Hz±1Hz;24VDC±10%
功   耗 ≤8W
外壳防护等级 一体式:IP65分体式:传感器IP68转换器IP65
接地环材质 1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)
连接法兰 国标GB9119-88(DIN2051,BS4504)

防腐电磁流量计选型注意事项
选型的第一步就是对仪表将来的运行现场情况要有具体的、详细的、明确的了解,主要包括以下几点:
①测介质成分,以及该介质的电导率 (参见附表2)。电磁流量计既可以测电导率大于5uS/cm液体还可以测液固两相流,如水煤浆,矿浆,污水,泥浆,纸浆等,如被测介质中含有大量的铁磁性固体物质、气泡或直径很大的固体颗粒,测量都会受影响,甚至不能测量。一般情况要求气泡或固体颗粒的体积含量不超过5%,固体颗粒的直径不大于3mm。
②测量管在任何时刻必须完全充满介质,电磁流量计在非满管或空管的情况下不能正常工作。
③现场系统管道的最大压力不能超过仪表的额定压力(见传感器部分)。
④测介质的温度范围以及环境温度范围,要符合仪表说明书的要求。
⑤现场系统管道的最大流速、最小流速,以及正常流速范围。最大流速不超过10m/s;为了保证测量精度,最小流速最好大于等于0.3m/s;正常流速最好在1.5m/s-3.0m/s这一流速范围内,这也是仪表最佳测量范围。
传感器选型
传感器的选型主要考虑因素有:传感器的种类、口径、压力、电极材料、内衬材料、防护等级、尺寸大小、连接法兰等。
①口径的选择:如果是新建的项目或设计,在选择口径时,应遵循的原则就是:保证正常流速在0.3m/s---10m/s范围内即可,最优选择是正常流量在下面的《口径、流速、流量的关系表》的斜体红色数值范围内。当然,新工程刚上马,系统流速处于较低状态,随着系统的正常运行,流速会处于较高状态,这时只要更改现场仪表的量程就能适应,不需要更换仪表。如果现场流速过低,而且现场条件允许的话,可以通过在传感器的前后加装变径管,以满足要求,加装变径管应注意以下问题:
第一,为了加装变径管后不过多影响流速场的分布,不影响仪表的测量精度,能把变径管视为直管段的一部分,要求变径管的中心锥角α不大于15°,越小越好,如下图

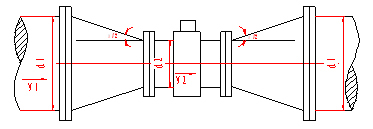

防腐电磁流量计传感器选型图
第二,加装变径管后会产生一定的压力损失,压力损失为
ΔP=ρ/200ξ1 V22+ξ2 V22+ξ3 V12)
ΔP---损失的压力,单位MPa
ρ---被测介质密度,单位Kg/m3
ξ1 、ξ3---分别是渐缩管、渐扩管的系数,该值与雷诺数有关,例如:
α=8°时,ξ1、ξ3的值:
d1/d2 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0
ξ1 0.018 0.023 0.0255 0.028 0.03 0.0308 0.0315 0.0323 0.0332
ξ2 0.01 0.02 0.07 0.15 0.26 0.43 0.64 0.9 1.25
ξ2 =0.02 传感器管系数
V1、V2--- 分别是变径管前方系统管道流速、传感器管道流速,单位m/s

防腐电磁流量计口径、流速、流量对照表
流速 m/s
流量m3/h
口径mm
0.3 1.0 2.0 3.0 4.0 5.0 6.0 8.0 10.0
10 0.085 0.283 0.565 0.848 1.131 1.414 1.696 2.626 2.827
15 0.191 0.636 1.272 1.909 2.545 3.181 3.817 5.089 6.362
20 0.339 1.131 2.262 3.393 4.524 5.655 6.786 9.048 11.310
25 0.530 1.767 3.534 5.301 7.069 8.836 10.603 14.137 17.671
32 0.869 2.895 5.791 8.686 11.581 14.476 17.372 23.162 28.953
40 1.357 4.524 9.048 13.572 18.096 22.619 27.143 36.191 45.239
50 2.121 7.069 14.137 21.206 28.274 35.343 42.412 56.549 70.686
65 3.584 11.946 23.892 35.838 47.784 59.730 71.675 95.567 119.459
80 5.429 18.096 36.191 54.287 72.382 90.478 108.573 144.765 180.956
100 8.482 28.274 56.549 84.823 113.097 141.372 169.646 226.195 282.743
125 13.254 44.179 88.357 132.536 176.715 220.893 265.072 353.429 441.786
150 19.085 63.617 127.235 190.852 254.469 318.086 381.704 508.938 636.173
200 33.930 113.097 226.195 339.292 452.389 565.487 678.584 904.779 1130.97
250 53.015 176.715 353.429 530.144 706.858 883.573 1060.29 1413.72 1767.15
300 76.341 254.469 508.938 763.407 1017.88 1272.35 1526.81 2035.75 2544.69
350 103.908 346.361 692.721 1039.08 1385.44 1731.80 2078.16 2770.89 3463.61
400 135.717 452.389 904.779 1357.17 1809.56 2261.95 2714.34 3619.12 4523.89
500 212.057 706.858 1413.72 2120.58 2827.43 3534.29 4241.15 5654.87 7068.58
600 305.364 1017.88 2035.75 3053.63 4071.50 5089.38 6107.26 8143.01 10178.8
700 415.632 1385.44 2770.89 4156.33 5541.77 6927.21 8312.65 11083.5 13854.4
800 542.868 1809.56 3619.12 5428.67 7238.23 9047.79 10857.3 14476.5 18095.6
900 687.066 2290.22 4580.44 6870.66 9160.88 11451.1 13741.3 18321.8 22902.2
1000 848.229 2827.43 5654.87 8482.30 11309.7 14137.2 16964.6 22619.5 28274.3

防腐电磁流量计电极材料的选择
针对不同的被测介质,考虑到其腐蚀性不同,应选择不同的电极材料,下表是常用电极和其耐腐性能,详见附表1。
材料 耐腐蚀性能
耐酸钢 (1Cr18Ni9Ti) 对硝酸、冷磷酸及其它无机酸,多种盐及碱溶液,有机酸,海水等耐腐蚀性强。对硫酸、盐酸、氢氟酸,对沸腾的蚁酸、草酸、工业铬酸、氢酸钠、氯、溴、碘等介质化学稳定性差,不耐腐蚀
含钼不锈钢 (0Cr18Ni12Mo2Ti) 用于工业用水、生活用水、污水,硝酸、室温下小于5%的硫酸、沸腾的磷酸、蚁酸、碳酸、碱溶液和各种中性溶液,一定压力下的亚硫酸、海水、醋酸等,也可用于石油、化工、尿素 、维尼纶等工业
哈氏合金B(Hb) 对沸点以下的一切浓度的盐酸有良好的耐腐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氧化性酸、碱、非氧化盐液的腐蚀
哈氏合金C(Hc) 能耐氧化性酸,如硝酸、混酸或铬酸与硫酸的混合物的腐蚀,也耐氧化性的盐类如含三价铁离子、二价铜离子,或其它氧化剂的腐蚀,如高于常温的次氯酸盐、海水的腐蚀
钽 (Ti) 具有优良的耐腐蚀性,和玻璃很相似。除氢氟酸、发烟硫酸碱外,几乎能耐一切化学介质如盐酸、硝酸、王水的腐蚀
铂-铱合金 几乎适用于所有化学物质,但不适用于王水和铵盐。

防腐电磁流量计内衬材料的选择
如电极一样,对于不同的介质,由于其腐蚀性、温度、磨损性不同,所以要有针对性的选择内衬材料,下表是常用衬里材料的性能及其适用范围,详见附表1
内衬材料 主要性能 适用范围
聚四氟乙烯(PTFE) 它是塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和有机溶剂 耐磨性和粘结性差 -40℃-+180℃> 酸、碱等强腐蚀性介质 卫生类介质
氯丁橡胶 有极好的弹性,高强的扯断力,耐磨性能好 耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化性介质的腐蚀 1.小于80℃
2.测一般水、污水、泥浆、矿浆
聚氨酯橡胶 有极好的耐磨性能(相当于天然橡胶的十倍) 耐酸、碱性能差 不能用于混有有机溶剂的水 1.小于70℃
2.中型强磨损的矿浆、煤浆、泥浆(泥浆流量计
耐酸橡胶(硬橡胶) 可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾。 忌强氧化剂。 1.小于25℃-+90℃
2.一般的酸、碱、盐溶液
合成橡胶 密封性好 良好的耐磨性,高度的扯断力 小于80℃ 一般水、污水、泥浆

防腐电磁流量计选型
型   号    口       径
KM-LDE                     25~2600
B1                  316L
B2                 HB
B3               HC
B4               钛
B5             钽
B6         铂合金
B7        不锈钢涂覆碳化钨
代号 内衬材料
C1 聚四氟乙烯F4
C2 聚全氟乙丙烯F46
C3 聚氟合乙烯FS
C4 聚录丁橡胶
C5 聚氨脂橡胶
代号 功能
E1            0.3级
E2            0.5级
E3              1级
F1 4-20mA   负载≤750Ω
F2 0-3khz5v有源,可变脉宽,输出高端有效频率
F3 RS485接口
T1 常温型
T2 高温型
T3 超高温型
P1 1.0MPa
P2 1.6MPa
P3 4.0MPa
P4 16MPa
D1 220VAC±10%
D2 24VDC±10%
1 一体型结构
2 分体型结构
3 防爆型一体结构
传感器额定压力、防护等级、尺寸大小
④传感器口径的不同,对应的额定压力也不同;传感器结构的不同,对应的防护等级及尺寸大小也不同,详细情况见下面的说明和图表。
关于防护等级的说明:IP65为防水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为0.3MPa。出水量为12. 5L/min,喷水口离仪表距离3m。IP67为防浸水型,即仪表可短时间全部浸入水中,试验时最高点应在水下至少150cm,持续时间至少为30min。IP68为潜水型,应能长期在水中工作,其侵入的最大深度由制造厂与用户协商。
智能型电磁流量计分为一体式和分体式两大类,一体式的传感器防护等级为IP65,分体式的传感器防护等级为IP68,分体式的转换器防护等级为IP65。现场对仪表的防护等级要求较高的,如安装在地面以下的,有可能受到水淹没的,或仪表安装在水下的,用户就必须选用分体式的。
⑤连接法兰的选择:
除特殊情况外,一般应选公制法兰,与之相配对的法兰也按公制制造,法兰标准为国标GB9119,一般都符合所选的仪表耐压标准。如现场有特殊法兰或超过仪表耐压等级,可特殊订货。

转换器选型注意事项
转换器选型针对分体式电磁流量计而言,分为壁挂式或盘装式二种,根据现场实际情况,主要考虑以下几点。
输出信号的选择:
①模拟信号输出:包括4-20mA 输出、0-20mA 输出、0-24mA 输出、0-5V输出、0-6V输出、1-5V输出,共6种,用户可根据自己的需要,任选一种,切记:这6种输出只能选取其中的一种,不能同时选取二种输出。
数字通讯:RS485输出。详细参数见说明书。
频率/脉冲输出:该脉冲输出类型可由用户定义,一种可定义为量程对应1KHz频率,量程内流量对应的频率按比例减小;另一种可定义为一个脉冲代表一定(1.0m3、0.1m3 、0.01m3 三种)的累计流量。详细情况见说明书。
工作环境
②工作环境温度:-10℃-+55℃;

防腐电磁流量计安装点及安装环境的选取
①选取要点:
系统正常运行时测量管必须保证满管。如出现非满管,流量计就不能正常工作,读数可能是忽大忽小的随机数;
传感器上游要有一定的直管段,但其长度与其它流量仪表(如超声波流量计)相比较要求较低。上游如有90°弯头、T形管、同心异径管、全开闸阀等扰流件,一般要求离电极中心线(不是传感器进口断面)有5倍直径(5D)长度的直管段,如是上游有闸阀且没有全部打开,一般要求10D长度的直管段;下游直管段长度一般为2D-3D,或更短;
1.安装传感器时尽量保持电极水平位置,以免气泡覆盖电极而出现读数不稳;条件允许传感器应安在自下而上流动的立管上,这样管内不易存气,同时保证工作时是满管,而且无沉积物生成,还可以减少液体内固体颗粒及杂质对内衬的磨损;
2.注意管道液体流动方向与传感器的标识一致;
3.尽可能避免测量管出现负压,如传感器不可安装在泵的抽吸侧;
4.尽可能避开附近的大电机、大变压器等,以免引起电磁干扰;
5.选择振动较小的位置安装传感器;
6.测量不同液体的混合介质时,传感器应安装在混合点的上游,如安装在下游,必须装在混合已经均匀或化学反应充分完成段;
7.尽可能避开周围环境高浓度腐蚀性气体;如是一体机要避免雨淋或浸没以及阳光直照,环境的相对湿度和温度要符合仪表说明书的要求;
②现场传感器安装位置的典型案例
防腐电磁流量计现场安装图
图1:为了日后系统及流量计的检修维护方便,条件允许应如此图安装旁通管道;
图2:安在泵的抽吸侧,会因管道出现负压而损坏传感器内衬,所以应安装在泵出口侧 处,而且N点距离泵尽可能远些;
图3:流量计应尽可能安装在阀门的上游侧处,不应安装在下游侧处, 如受现场条件限制必须安装在d点,在阀门未全开时,d点距离阀门至少10D。
图4:此图中的e处、f处是优先选择安装点, g处是管道最高点易积聚气泡不宜安装,h处于下降管段,可能出现非满管情况,故更不宜安装。
图5:水平管道应安装在稍稍上升的管道区,如图i处;
图6:当流量计安装在如图示的落差管上时,如落差高度超过5米时,应在流量计的下游的最高处,如图j 处,安装排气阀;
图7:当敞口灌入或排放,流量计应安装在管道的低段区,如图k处。
③接地
本公司生产的管段式传感器均是三电极式,其中底部的电极是接液电极,也就是通常说的接地电极,这样在非金属绝缘管道或有绝缘内衬的金属管道上安装传感器时,一般情况下无需另加接地环。
出厂时仪表配2根接地线,安装时要求在与仪表两端连接的法兰上各钻一个M5×10的螺孔,把接地线用M5×8不锈钢螺丝牢靠固定在两边法兰上。如下图示。
通常情况下无需单独外加接地线,但传感器上有预留的接地点,以备在特殊环境下如安装环境有较大干扰时,通过该处外加接地线保证整个仪表可靠、良好接地以减少干扰,接地线可采用截面大于4mm2 的多股铜线,接地电阻应小于10Ω,且不能接在电机、变频器或其它大电器设备的公共地线上,如下图示。

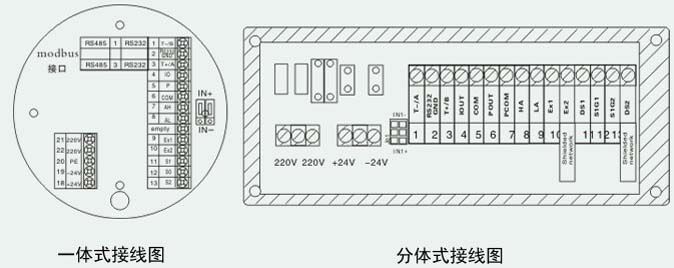

防腐电磁流量计接线图
