一体化污水流量计

一体化污水流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:RFX648187ZEG
一体化污水流量计产品概述
电磁流量计是高精度、高可靠流量仪表,采用法拉第电磁感应定律设计而成,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
电磁流量计采用先进技术研制、开发与生产的流体测量仪表,具有高精度、高可靠性与使用寿命长等特点。为保证产品质量,在产品结构、选材、制定工艺、生产装配与出厂测试等过程中每个环节细致研究与控制,配套完整的流量标定检测系统。电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。
一体化污水流量计产品图
一体化污水流量计性能特点
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
2、测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
3、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
4、传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
5、LDE转换器采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
6、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。



一体化污水流量计工作原理
流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速   的乘积、电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。
一体化污水流量计工作原理图
式中: E---------为电极间的信号电压(v)
           B---------磁通密度(T)
           d---------测量管内径(m)
             --------平均流速(m/s)
           K---------常数
由于K为常数,励磁电流是恒流的,故B也是常数,则由(1-1)式可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。



一体化污水流量计的主要技术数据
1、公称通径:DN6-2200mm
2、公称压力:0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)
3、精度:±0.2% ±0.5%(示值误差)
4、测量范围(流量):0-1m/s至0-10m/s
5、介质温度:分体型-10℃~+80℃(PTFE和F46衬里-40℃~+180℃) 一体型-10℃~+80℃
6、环境温度:-25℃~+60℃
7、环境湿度:5~100%RH(相对湿度)
8、介质电导率:大于20μS/cm
9、安装:一体型、分体型
10、外壳防护等级:传感器IP65、IP68可选(IP65:尘密、防喷水型,即可允许水龙头 从任何方向对仪表喷水;IP68:尘密、潜水型,能长期在水中工作)转换器IP65
11、电极结构:三电极结构、刮刀电极结构
12、被测介质最高温度:氯丁橡胶衬里最高80℃,聚氨脂衬里最高80℃,聚四氟乙烯衬里最高180℃, 耐高温橡胶衬里最高120℃
13、传感器输出信号:0-0.2mVp-p至0-2mVp-p
14、电极材料:不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽(Ta)、不锈钢涂覆碳化钨、特殊
15、防爆标志:ExmⅡT4,ExmdⅡBT4

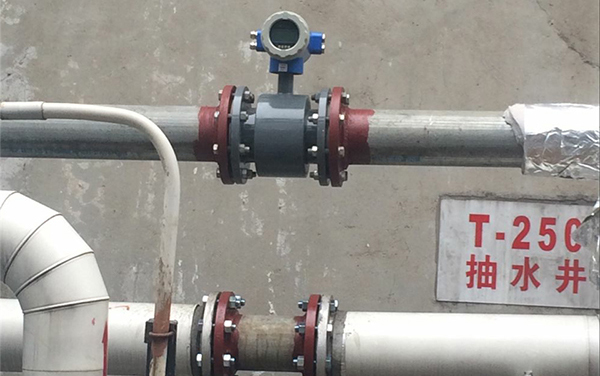

一体化污水流量计现场安装使用图
一体化污水流量计衬里的选择
一体化污水流量计衬里选择对照表
1、衬里材料:聚四氟乙烯(F4)
主要性能:是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
最高介质温度-体型:70℃
最高介质温度分离型:100℃ 150℃ (需特殊订货)
适用范围:1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。


2、衬里材料:聚全氟乙丙烯(F46)
主要性能:同F4,耐磨性、抗负压能力高于F4。
最高介质温度-体型:70℃
最高介质温度分离型:100℃ 150℃ (需特殊订货)
适用范围:除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。


3、衬里材料:聚氟合乙烯(Fs)
主要性能:适用温度上限较聚四氟乙烯低,但成本也较低。
最高介质温度-体型:70℃
最高介质温度分离型:80℃
适用范围:


4、衬里材料:聚氯丁橡胶
主要性能:1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
最高介质温度-体型:70℃
最高介质温度分离型:80℃ 120℃ (需特殊订货)
适用范围:水、污水、弱磨损性的泥浆矿浆。


5、衬里材料:聚氨酯橡胶
主要性能:1、耐磨性能极强。2、耐腐蚀性能较差。
最高介质温度-体型:70℃
最高介质温度分离型:80℃
适用范围:中性强磨损的矿浆、煤浆、泥浆。


一体化污水流量计电极的选择
一体化污水流量计电极选择对照表
1、电极材料:不锈钢0Crl8Nil2M02Ti
耐蚀及耐磨性能:用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。


2、电极材料:哈氏合金B
耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。


3、电极材料:哈氏合金C
耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,Cu下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀。


4、电极材料:钛
耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。


5、电极材料:钽
耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐--切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。


6、电极材料:铂/钛合金
耐蚀及耐磨性能:几乎能耐--切化学介质,但不适用于王水和铵盐。


7、电极材料:不锈钢涂覆碳化钨
耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

一体化污水流量计流量范围表
一体化污水流量计流量范围对照表

一体化污水流量计外形尺寸
一体化污水流量计外形尺寸图

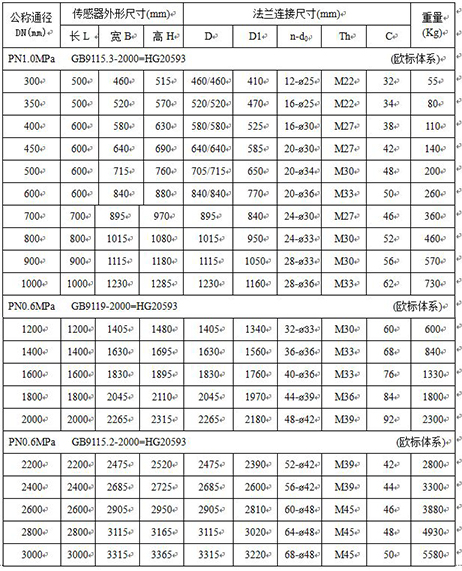

一体化污水流量计外形尺寸对照表

一体化污水流量计选型说明
一体化污水流量计选型对照表

一体化污水流量计的安装
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处;
2、应安装在管道上升处;
3、在开口排放管道安装,应安装在管道的较低处;
4、若管道落差超过5m时,在传感器的下游安装排气阀;
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
6、传感器绝对不能安装在泵的进出口处,应安装在泵的出口处;
7、在测量井内安装液体流量计的方式;
一体化污水流量计安装注意事项
图7备注:1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点:
正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
选择安装位置时需特别注意:
一体化污水流量计安装注意事项
非测量电极的轴线必须近似于水平方向;
一体化污水流量计安装注意事项
测量管道内必须完全充满液体;
前方最少要有5*D(D为流量计内径)长度的直管段,后方最少要有3*D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在附近应无强电磁场;
在附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D砂浆流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
一体化污水流量计安装注意事项
