一体化污水管道流量计口径与量程流速之间的匹配关系

点击次数: 发布时间:2020-04-07

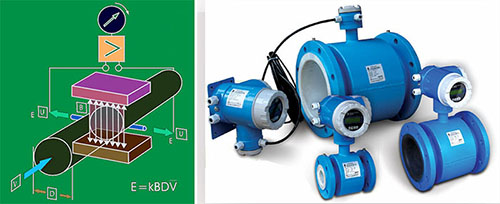

一体化污水管道流量计的工作原理是根据电磁感应原理进行的,是一种高精度、高可靠和使用寿命长的流量仪表,在流量测量领域有着广泛的应用,润中仪表在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,产品检测上有一套国内目前最先进的,专用于一体化污水管道流量计的生产设备和流量实流标定装置,能够软件和硬件上切实保证产品长期的高质量。

一体化污水管道流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他一体化污水管道流量计英文菜单所带来的不便。另外还设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。
一体化污水管道流量计测量范围流量范围参考:
口径(mm) 流量范围(m3/h) 口径(mm) 流量范围(m3/h)
φ15 0.06~6.36 φ450 57.23~5722.65
φ20 0.11~11.3 φ500 70.65~7065.00
φ25 0.18~17.66 φ600 101.74~10173.6
φ40 0.45~45.22 φ700 138.47~13847.4
φ50 0.71~70.65 φ800 180.86~18086.4
φ65 1.19~119.4 φ900 228.91~22890.6
φ80 1.81~180.86 φ1000 406.94~40694.4
φ100 2.83~282.60 φ1200 553.90~55389.6
φ150 6.36~635.85 φ1600 723.46~72345.6
φ200 11.3~1130.4 φ1800 915.62~91562.4
φ250 17.66~1762.5 φ2000 1130.4~113040.00
φ300 25.43~2543.40 φ2200 1367.78~136778.4
φ350 34.62~3461.85 φ2400 1627.78~162777.6
φ400 45.22~4521.6 φ2600 1910.38~191037.6
变送器口径通常选用与管道系统相同的口径.如果管道系统有待设计,则可根据流量范围和流速来选择口径.对于一体化污水管道流量计来说,流速以2—4m/s较为适宜.在特殊情况下,如液体中带有固体颗粒,考虑到磨损的情况,可选常用流速≤3m/s,对于易附管理的流体.可选用流速≥2m/s
变送器的量程可以根据两条原则来选择:一是仪表满量程大于预计的最大流量值;二是正常流量大于仪表满量程的50%,以保证一定的测量精度.
智能一体化污水管道流量计性能特点:
◆测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
◆测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
◆由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
◆传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
◆LDE转换器采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
◆双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。
