关于电磁流量计安装要求的注意事项
点击次数: 发布时间:2016-04-29

安装场所的选择

为了使电磁流量计工作稳定可靠,在选择安装地点时应注意以下几方面的要求:
1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等),以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处,避免日晒雨淋,环境温度应在-20~+60℃,相对湿度小于85%。
3.流量计周围应有充裕的空间,便于安装和维护。

安装建议

电磁流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:
a. 增加前后直管段的长度;
b. 采用一个流量稳定器;
c. 减少测量点的截面。

水平和垂直安装

传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。
电磁流量计水平和垂直安装
传感器不能安装在管道的最高位置,这个位置容易积聚气泡。
电磁流量计不能安装在管道的最高位置

确保满管安装

确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。
如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。
电磁流量计确保满管安装

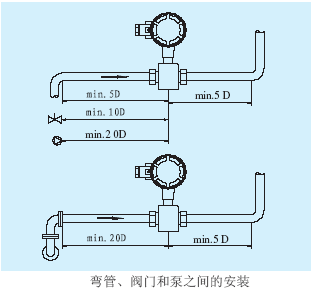

弯管、阀门和泵之间的安装

为保证测量的稳定性,应在传感器的前后设置直管段,其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。
电磁流量计弯管、阀门和泵之间的安装

传感器不能安装在泵的进水口

为避免负压,传感器不能安装在泵的进水口,而应安装在泵的出水口。
电磁流量计传感器在金属管道上安装时的接地示意图

传感器的进口直管段和出口直管段

电磁流量计比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D,出口直管段≥3D(D为传感器公称口径)。
插入式进口直管段应≥ 20 D , 出口直管段≥7D(D为传感器公称口径)。

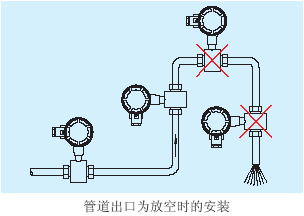

管道出口为放空时的安装

当出口为放空状态时,传感器不应安装在管道放空之处,应安装在较低处。
传感器安装在管道下方处时,应保证传感器内被液体充满,不能出现空管状态。
电磁流量计管道出口为放空时的安装

串联安装和平行安装

如果有几个传感器需要按顺序串联在同一管道上,每个传感器之间的距离至少应为2个传感器的长度。
如果两个以上的传感器彼此并行安装,传感器的距离必须大于1m。

传感器的接地措施

传感器产生的流量信号非常小,在满量程时也只有几个毫伏,所以传感器接地应良好。电磁流量计的接地要求有两个方面:
1.从电磁流量计的工作原理和流量感应信号电流的回路来分析,传感器和转换器的接地端必须与被测介质同电位。
2.接地。以大地为零电位,减少外界干扰。一般情况下,工艺管道都是金属管,本身都是接地的,这点要求很容易满足。但是在外界电磁场干扰较大的情况下,电磁流量计应另行设置接地装置,接地线采用截面大于5mm2的多股铜线,传感器的接地线绝不能接在电机或其它设备的公共地线上,以避免漏电流的影响。接地电阻应小于10Ω。
a.传感器在金属管道上安装(金属管道内壁没有绝缘涂层),按下图接地。
电磁流量计传感器在金属管道上安装示意图

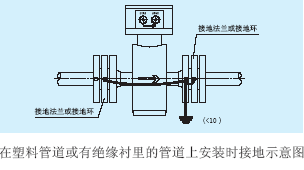

b.传感器在塑料管道上或在有绝缘衬里的管道上安装,传感器的两端应安装接地环、或接地法兰、或带有接地电极的短管,按下图接地。
使管内流动的被测介质与大地短路,具有零电位,否则,电磁流量计无法正常工作。
电磁流量计传感器在塑料管道上或在有绝缘衬里的管道上安装示意图
