液蜡流量计

产品名称:液蜡流量计

产品型号:KM-LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:液蜡流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。

液蜡流量计产品概述

液蜡流量计除可测量一般导电液体的体积流量外,电磁流量计还可用于测量强酸强碱等强腐纸浆流量计的测量不受纸浆的密度、粘度、温度、压力和电导率变化的影响;测量管内无阻碍流动部件,无压损,直管段要求较低;
液蜡流量计系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;液蜡流量计采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;流量计流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART协议;流量计采用表面安装技术(SMT),具有自检和自诊断功能。


液蜡流量计的主要优点如下

1、传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗最低的流量仪表之一。
2、可测量脏污介质、腐蚀性介质及悬浊性液固相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电极,其材料可根据被测流体的性质来选择。例如,用聚三氟乙烯或四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3、电磁流量计是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以及电导率(在一定范围)的影响。因此,电磁流量计只需经水标定后,就可以用来测量其它导电性液体的流量。
4、输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以电磁流量计的量程范围极宽,其测量范围度可达100:1,有的甚至达1000:1的可运行流量范围。
5、无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
6、工业用电磁流量计的口径范围极宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备,为电磁流量计的应用和发展奠定了基础。


液蜡流量计的主要技术数据

1、口径:DN15~2400mm
2、介质:导电性液体
3、衬里:氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯
4、流速:≤15m/s
5、励磁方式:方波励磁
6、电极材料:不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱
7、额定压力:0.6MPa、1.0MPa、1.6MPa、4.0MPa
8、介质温度:氯丁橡胶:-10~60℃;聚氨酯橡胶:-10~40℃
9、聚四氟乙烯(F4):-10~120℃;聚全氟乙丙烯(F46):-10~150℃
10、介质电导率:>5μs/cm
11、准确度等级:±1.0%;±0.5%;±0.2%

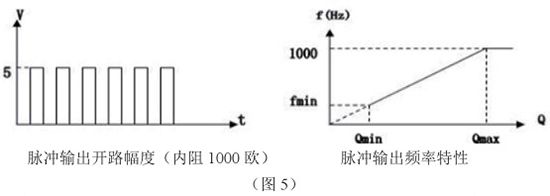

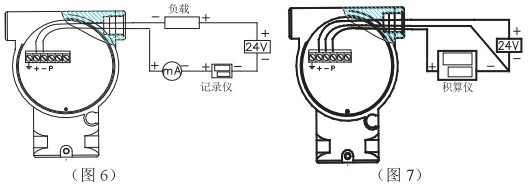

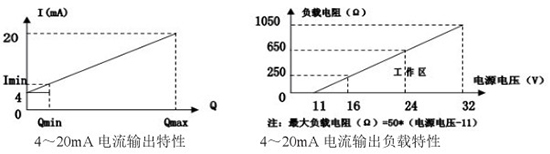

12、输出信号:4~20mA电流,脉冲频率,上下限报警
13、通讯:RS485/RS232(可选)
14、防护等级:IP65、IP67、IP68
15、防爆等级:ExdⅡCT3-CT6
16、电缆接口:M18*1.5
17、环境条件:环境温度:-10~50℃  相对湿度:5%~90%  环境电磁场:≤400A/m
18、供电电源:85~250VAC;20~36VDC;3.6V电池供电


液蜡流量计工作原理

流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速   的乘积、电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。
液蜡流量计工作原理图
式中: E---------为电极间的信号电压(v)
       B---------磁通密度(T)
       d---------测量管内径(m)
         --------平均流速(m/s)
       K---------常数
由于K为常数,励磁电流是恒流的,故B也是常数,则由(1-1)式可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。
液蜡流量计工作原理图


液蜡流量计常用绝缘内衬材料性能及适用范围

1.名称:聚三氟乙烯
  性能:化学性能稳定,仅次于聚四氟乙烯,但耐磨性能差
  最高工作温度/℃:100℃
  适用液体:水、酸溶液

2.名称:聚四氟乙烯(F-4)
  性能:化学性能很稳定,但粘结性能差,与金属测量管很难粘接,耐磨性能也不好
  最高工作温度/℃:250℃
  适用液体:腐蚀性强的浓酸、碱、盐溶液

3.名称:四氟乙烯和六氟丙烯(F-46)
  性能:化学耐腐性略逊于F-4,但与金属测量管有较强接合力,可用于负压
  适用液体:腐蚀性酸、碱、盐溶液

4.名称:四氟乙烯和乙烯(F-40)
  性能:化学耐腐性略逊于F-4,但与金属测量管有较强接合力,可用于负压
  适用液体:腐蚀性酸、碱、盐溶液

5.名称:聚氨酯橡胶
  性能:耐磨性能好,但耐酸碱性能差
  最高工作温度/℃:70℃
  适用液体:水泥浆、纸浆类液体

6.名称:氯丁橡胶
  性能:弹性好,耐磨、耐腐蚀,抗冲击性能好,成本也比较低
  最高工作温度/℃:70℃
  适用液体:水泥浆、矿浆、稀酸流体

7.名称:耐酸搪瓷
  性能:耐除氢氟酸、磷酸以外的其它酸类和溶剂,有一定耐碱性,抗冲击性差
  最高工作温度/℃:180℃
  适用液体:一般酸、碱、腐蚀性液体

8.名称:陶瓷
  性能:有极好的耐磨性,且有很好的耐各种强酸、强碱的腐蚀性,但性脆易碎,应防温度剧变
  最高工作温度/℃:180℃
  适用液体:具有腐蚀性的矿浆

9.名称:耐酸橡胶
  性能:耐60℃以下任何浓度的盐酸、草酸、磷酸及50%的硫酸、NaOH、KOH等,但忌强氧化剂
  最高工作温度/℃:60℃
  适用液体:一般酸、碱、盐水溶液


液蜡流量计常用电极材料及使用范围

1.电极材料:耐酸不锈钢材料(1Cr18Ni9Ti)、含钼不锈钢(1Cr18Ni12Mo2Ti)(相当于316L)
  特点及使用范围:主要用于生活工业用水、原水、下水、废污水(如污水流量计)、稀酸、稀碱等弱腐蚀性酸、碱、盐液体

2.电极材料:哈氏合金B
  特点及使用范围:适用于低浓度盐酸等非氧化性酸和非氧化性盐液,硝酸等氧化性酸不适用

3.电极材料:哈氏合金C
  特点及使用范围:适用于常温硝酸、其他氧化性酸、氧化性盐液等,盐酸等,还原性酸和氯化物不适用

4.电极材料:钛
  特点及使用范围:耐腐蚀性略优于耐酸刚,对氯化物、次氯酸盐、海水有优良的耐腐蚀性,对常温硝酸等氧化性酸有耐腐蚀性,盐酸、硫酸等还原性酸不适用

5.电极材料:钽
  特点及使用范围:具有和玻璃相似的优越耐腐蚀性,除氢氟酸、发烟硫酸等少数酸外,适用于大部分酸液,氢氧化钠等碱液不适用

6.电极材料:铂、铂铱合金
  特点及使用范围:对几乎所有的酸碱液耐腐蚀,王水、铵盐等少数介质不适用,价格昂贵

7.电极材料:碳化钨硬质合金
  特点及使用范围:浆液专用电极材料,可降低浆液噪声,耐腐蚀性较差,腐蚀性液体不适用

8.电极材料:导电橡胶、导电氟塑料
  特点及使用范围:低噪声电极材料,可抗浆液噪声和流动噪声,导电氟塑料耐化学品性能好


液蜡流量计的安装

1、应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处;
2、应安装在管道上升处;
3、在开口排放管道安装,应安装在管道的较低处;
4、若管道落差超过5m时,在传感器的下游安装排气阀;
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
6、传感器绝对不能安装在泵的进出口处,应安装在泵的出口处;
7、在测量井内安装液体流量计的方式;

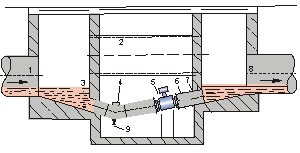

液蜡流量计测量井内安装方式图
图7备注:1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点:
正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
选择安装位置时需特别注意:
液蜡流量计安装位置注意事项图
非测量电极的轴线必须近似于水平方向;
液蜡流量计水平安装图
测量管道内必须完全充满液体;
液蜡流量计前方最少要有5*D(D为流量计内径)长度的直管段,后方最少要有3*D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在液蜡流量计附近应无强电磁场;
在液蜡流量计附近应有充裕的空间,以便安装和维护;

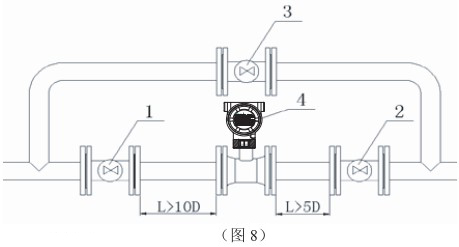

若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D砂浆流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
液蜡流量计安装注意事项图
