白酒流量计

产品名称:白酒流量计

产品型号:KM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

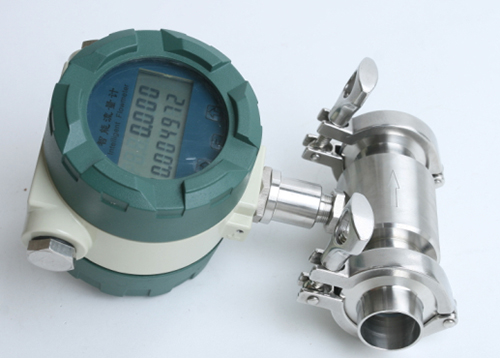

产品特点:智能型涡轮流量计采用卫生型快装式设计,具有液晶显示瞬间和累积流量,具有4-20MA电流信号输出。24V供电!

LWGY型涡轮流量计(白酒流量计)是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测 量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于 5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行 A定量控制、超量报警等,是流量计量和节能的理想仪表。
该类涡轮流量产品本身具备现场显示功能,也可将流量信号以脉冲的形式远传输出。仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

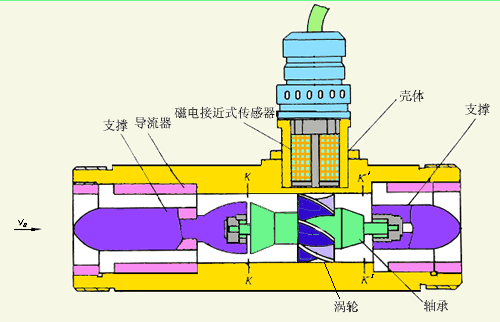

白酒流量计工作原理图


白酒流量计特点

1.高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2.重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3.输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
4.可获得很高的频率信号(3-4kHz),信号分辨力强;
5.范围度宽,中大口径可达1:20,小口径为1:10;
6.结构紧凑轻巧,安装维护方便,流通能力大;
7.适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型(低温涡轮流量计)、双向型、井下型、混砂专用型等;
9.可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。


白酒流量计分类

1.按仪表功能分类,LWGY系列 涡轮流量计可分为2大类,即:
涡轮流量传感器/变送器
智能一体化涡轮流量计
2.功能说明
涡轮流量传感器/变送器
该类涡轮流量产品本身不具备现场显示功能,仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA);仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

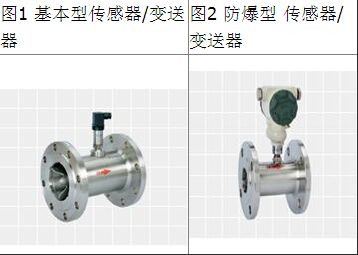

该类涡轮流量产品均分为基本型和防爆型(ExdIIBT6)两种,外形如图
按照不同的输出信号,该类产品可分为LWGY-N型和LWGY-A型
白酒流量计分类图
LWGY-N型传感器:12~24VDC供电,三线制脉冲输出,高电平≥8V,低电平≤0.8V;信号传输距离≤1000米;
AK-LWGY-A型变送器:24VDC供电,二线制4-20mA 输出,信号传输距离≤1000。
智能一体化涡轮流量计采用先进的超低功耗单片 微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷 击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积 流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。

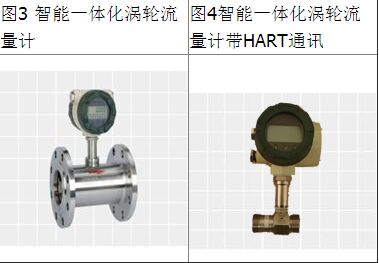

白酒流量计分类图
该类白酒流量计按照供电方式、是否具备远传信号输出可分为LWGY-B型和LWGY-C型
LWGY-B型:供电电源采用3.2V10AH锂电池(可连续运行4年以上);无信号输出功能。
LWGY-C型:供电电源采用24VDC外供电,输出4-20mA标准两线制电流信号,并可根据不同的现场需要,可增加RS485或HART通讯。


白酒流量计基本参数与技术性能

1.技术性能:
a、仪表口径及连接方式:4、6、10、15、20、25、32、40采用螺纹连接;(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接;
b、精度等级:±1%R、±0.5%R;
c、量程比:1:10;1:15;1:20;
d、仪表材质:304不锈钢、316(L)不锈钢等;
e、被测介质温度(℃):-20~+120℃;
f、环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa;
g、输出信号:脉冲频率信号,低电平≤0.8V 高电平≥8V;
h、供电电源:+12VDC 、+24VDC(可选);
i、信号传输线:STVPV3×0.3(三线制);
j、传输距离:≤1000m;
k、信号线接口:豪斯曼接头;
l、防爆等级:非防爆产品;
m、防护等级:IP65;
2.测量范围及工作压力:
白酒流量计测量范围及工作压力对照表


白酒流量计安装要求

1、涡轮流量计安装采用法兰连接、螺纹连接及夹装式;

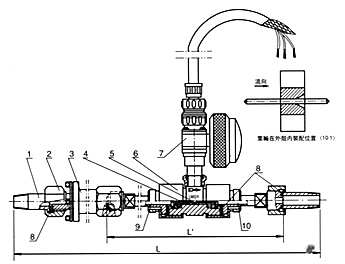

白酒流量计安装连接图
2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥6DS,下游直管段应≥5DS(DS为被测管道实测内径)。
3、传感器应远离外界磁场,如不能避免,应采取必要的措施;

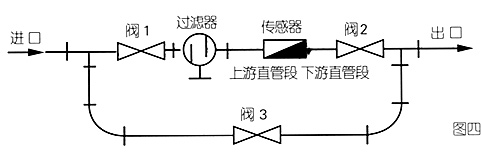

4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道(如图四);
白酒流量计安装注意事项
5、传感器露天安装时,请做好放大器插头的防水处理;
6、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
