给水流量计
- 品牌：JKM/凯铭仪表
- 型号：JKM-LDE
- 测量范围：0.028～205258m³/h
- 精度等级：0.5级、1.0级
- 公称通径：DN10～DN2200
- 适用介质：污水、导电液体
- 工作压力：1.6～6.3MPa
- 工作温度：-20～+200℃
- 供电方式：220V 24V 锂电池
- 订货号：GCWUXCAJC937
给水流量计产品概述
电磁流量计采用世界最新技术。利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。电磁流量计测量原理是基于法拉第电磁感应定律，流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计。流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等。

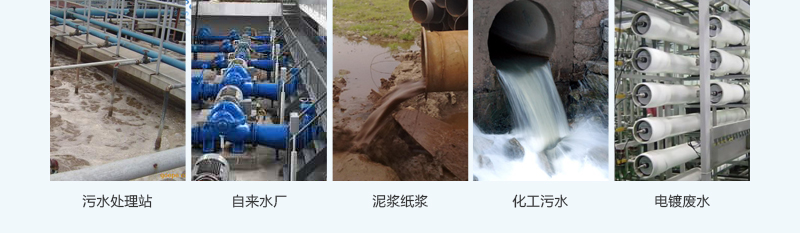

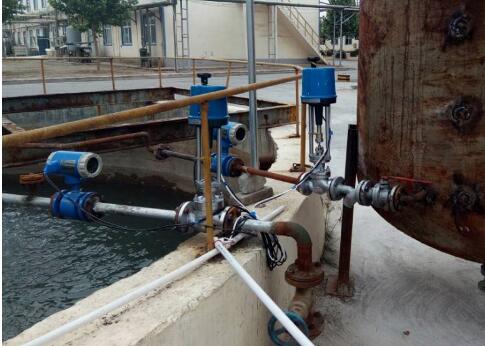

电磁流量计广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。
电磁流量计的使用并不复杂，一般只需作如下工作：
1、零点检查-制造厂标定时，零点已设定好，使用纤只需检查，方法是关闭传感器上/下游阀门，停止流动但介质充满传感器，通电15分钟，转换器应自动置零，如不然，则进行相应的调节。
2、输出信号极性试验-对单向流动测量的传感器，应使其安装时上/下游方向符合传感器壳体上的箭头标记。如果是可进行双向流动测量的传感器，例如VUB,MT900型，则应在满足使用条件时通电，当转换器的信号显示为+号时，极性正确。如果显示为-号，移位着励磁电缆接错，应将励磁用二导线互换便可。此外，还应检查后位仪表的极限是否时正确。
3、满标度范围设定-对于带有输出指示的可变量程型流量计，在测量系统投入使用时，可据使用要求通过改变量程开关/电位器或量程波动开关来变量程，改变结果可在转换器显示面板的瞬时流量数字上显示出来。其优点为改变量程时并不影响测量精度。
对于固体量程型的流量计，最好送制造厂去改变量程。
上述工作之后，注意后位仪表输入信号与电磁逻辑的输出信号的一致性（0-10毫安或4-20毫安）。便可投入正常运行了。
给水流量计的维护
在使用过程中，一般性维护工作主要巡检：
1、按所在工作地区，查看工作电源电压是否正确；
2、传感器接地是否可靠或损坏；
3、介质是否充满传感器，介质中有否气泡；
4、读数正确否，测量值在测量范围内吗？
5、端子接线松动否？
6、流量传感器是否遭水浸泡？转换器箱内有无小动物爬进造成电缆短路故障？询查周期则视安装环境条件而定。
给水流量计选型原则
被测流体必须是导电性的液体或浆液，其电导率不小于5μs/cm，被测流体不应含较多的铁磁性物质或气泡，应根据被测流体的特性选择合适的压力等级、衬里材料、电极材料及仪表结构形式。
通径的选择
1．因LD电磁流量计具备150:1高范围度，通常选择仪表口径与工艺管道相同。
2．若被测介质含固体颗粒，推荐的流速范围为1～3m/s，如实际流速过大，又不便改的，可选仪表通径大于工艺管道通径，以适当减小流量计测量管段的流体流速，减轻颗粒对电极和衬里的磨损。
3．若工艺管道中可能有沉积物，推荐流速为2~5m/s，如实际流速过小，又不便更改工艺管道的，可选仪表通径小于工艺管道通径，以适当增大流量计的流体流速，避免沉积物对仪表精确度的影响。
4．在流速太小而又要求高精确度计量的，可选小于工艺管道通径的传感器，使流速变大，保证较高精确度。
上述2、3、4项情况，流量计上、下游须装异径管。异径管中心锥角应不大于15°，且异径管上游至少有5倍工艺管道直径的直管段。
给水流量计特点
1、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
2、采用16位嵌入式微处理器，运算速度快，精度高；
3、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达150:1；
4、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好；
5、全汉字菜单操作，使用方便，操作简单，易学易懂；
6、高清晰度背光LCD显示；
7、具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；
9、具有RS485或RS232数字通讯信号输出
10、具有电导率测量功能，可判别传感器是否空管；
11、恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；
12、具有自检与自诊断功能；
13、采用SMD器件和表面安装（SMT）技术，电路可靠性高；
14、仪表内部设计有不掉电时钟，可记录16次掉电时间。
给水流量计主要技术数据
整机和传感器技术数据
| 执行标准 | |||||||||
| 公称通径 | 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||||||
| 最高流速 | 15m／s | ||||||||
| 精确度 | DN10~DN600 | 示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||||||
| DN700~DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | ||||||||
| 流体导电率 | ≥5uS／cm | ||||||||
| 公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa | ||||
| DN10~DN80 | DN100~DN150 | DN200~DN1000 | DN1200~DN2000 | 特殊订货 | |||||
| 环境温度 | 传感器 | -25℃～+60℃ | |||||||
| 转换器及一体型 | -10℃～+60℃ | ||||||||
| 衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | ||||||||
| 最高流体温度 | 一体型 | 70℃ | |||||||
| 分离型 | 聚氯丁橡胶衬里 | 80℃；120℃(订货时注明) | |||||||
| 聚氨酯衬里 | 80℃ | ||||||||
| 聚四氟乙烯衬里 | 100℃；150℃(订货时注明) | ||||||||
| 聚全氟乙丙烯(F46) | |||||||||
| 加网PFA | |||||||||
| 信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | ||||||||
| 电极刮刀机构 | DN300～DN3000 | ||||||||
| 连接法兰材料 | 碳钢 | ||||||||
| 接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||||||
| 进口保护法兰材料 | DN65~DN150 | 不锈钢1Crl8Ni9Ti | |||||||
| DN200~DN1600 | 碳钢+不锈钢1Crl8Ni9Ti | ||||||||
| 外壳防护 | DN10～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||||||
| 其他传感器、一体型流量计和分离型转换器 | IP65 | ||||||||
| 间距(分离型) | 转换器距离传感器一般不超过100m | ||||||||
给水流量计转换器技术数据
| 电源 | 交流 | 85～265V，45～400Hz |
| 直流 | 11～40V | |
| 锂电池 | ||
| 操作键和显示 | 按键式 |
4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程； 3行LCD宽视角、宽温、带背光显示； 第1行显示流量值； 第2行显示流量单位； 第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 |
| 磁键式 |
2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程； 2行LCD宽视角、宽温、带背光显示： 第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 第2行：显示流量。 | |
| 内部积算器 | 正向总量、反向总量及差值总量。 | |
| 输出信号 | 单向模拟输出 |
全隔离，负载≤600D．(20mA时)； 上限：0～21mA可选，每档1mA； 下限：0～21mA可选，每档1mA； 正、反向流量输出方式编程。 |
| 双向模拟输出 | 下限限制为。或4mA，其他同单向模拟输出。 | |
| 双向脉冲输出 |
两路输出分别对应正向和反向流量,频率0～800Hz,上限1～800Hz可选,每档1Hz； 方波或选定脉宽，选定脉宽上限2．5S，每档1ms； 无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 | |
| 双路报警输出 |
可报警(编程)高／低流量、空管、故障状态、正反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选； 带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离) | |
| 数字通讯 | ||
| RS232，RS485，HART |
给水流量计衬里的选择
| 衬里材料 | 主要性能 | 最高介质温度 | 适用范围 | |
| 一体型 | 分离型 | |||
| 聚四氟乙烯（F4) | 是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 | 70℃ | 100℃ 150℃ (需特殊订货) | 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
| 聚全氟乙丙烯（F46) | 同F4，耐磨性、抗负压能力高于F4。 | 同上 | ||
| 聚氟合乙烯（Fs) | 适用温度上限较聚四氟乙烯低，但成本也较低。 | 80℃ | ||
| 聚氯丁橡胶 | 1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 | 80℃ 120℃ (需特殊订货) | 水、污水、弱磨损性的泥浆矿浆。 | |
| 聚氨酯橡胶 |
1、耐磨性能极强。 2、耐腐蚀性能较差。 | 80℃ | 中性强磨损的矿浆、煤浆、泥浆 | |
为帮助选型，下表列出了几个具有代表性流速对应的流量。任何流量对应流速也可快捷地利用本表算出：若已知流量值Q(m³／h)，再由表中查出相应通径下1m/s流速对应流量值Q1，则：对应流速V=Q/Q1(m/s)。
给水流量计电极材料的选择
| 电极材料 | 耐蚀性能 |
|
含钼不锈钢 0Cr18Ni12Mo2Ti | 用于工业用水、生活用水、污水，具有弱腐蚀性的介质，可广泛用于石油、化工、尿素、维尼纶等工业。 |
| 不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性介质。 |
| 哈氏合金B(HB) | 对沸点以下一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氧化性酸、碱、非氧化盐液的腐蚀。 |
| 哈氏合金C(HC) | 能耐氧化性酸，如硝酸、混酸或铬酸与硫酸的混合介质的腐蚀，也耐氧化性的盐类如Fe+++、Cu++或含其他氧化剂的腐蚀.如高于常温的次酸盐溶液、海水的腐蚀。 |
| 钛(Ti) |
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硝酸)、有机酸、碱等的腐蚀、不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀。但如果酸中含有氧化剂 (如硝酸、Fe+++、Cu++)时,则腐蚀大为降低。 |
| 钽(Ta) | 具有优良的耐腐蚀性，和玻璃很相似。除了氢氟酸、发烟硝酸、碱外，几乎能耐一切化学介质(包括盐酸、硝酸、硫酸和王水)的腐蚀。 |
| 铂铱合金 | 几乎适用于所有化学物质，但不适用于王水和铵盐。 |
给水流量计技术特性
1、测量口径：l0mm～1200mm
2、流速范围：0.3～l0m／s
3、导电率：≥5／μs／c
4、测量精度：土 0.5％，土 0. 2％(量程指定段)
5、机械振动频率：≤55Hz
6、防护等级：IP65、IP67、IP68
7、防爆等级：ExdIIBT4
8、工作电源：220VAC 土 15％，24VDC 土 5％
9、功 耗：≤13W
10、现场显示断电保存时间：10 年
11、环境温度：-25℃～+60 ℃
12、相对湿度：5%～95%RH
13、输出信号：4～20mA
14、通讯接口：RS232、RS485、（通讯协议HART、Modbus可任意选择)
