市政给水流量计安装规范

①流向

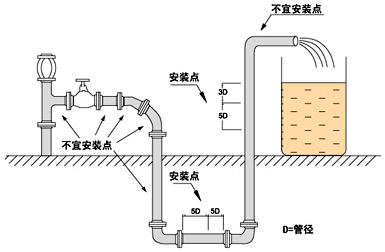

多数市政给水流量计可设置为自动检测正反流向，传感器壳体上的流向箭头为制造商规定的正流向。一般地，用户在安装市政给水流量计时，应使该流向箭头同现场工艺流向保持一致。下图为市政给水流量计安装时的优先选用位置。

②市政给水流量计安装方向与传感器电极的安装片位传感器可以水平、垂直安装。传感器在水平安装时应使电极处于水平位置，这样，一旦介质中含有气泡或者沉淀物质时，气泡不会吸附在电极附近，造成转换器信号端开路，沉淀物质也不会覆盖电极，造成零漂等。

③液体应始终充满管道

◆管路结构应保证市政给水流量计测量管中始终充满液体。

◆对于含有固体颗粒的液体或浆液建议垂直安装市政给水流量计，既可防止被测介质相分离，又可使传感器衬里磨损比较均匀，杂质不会在测量管底部产生沉淀。

◆必须保证流向自下而上，可确保创拿起测量管内始终充满介质。

④不能在泵的抽吸测安装市政给水流量计。

⑤对于长管道，一般在市政给水流量计下游安装控制阀。

⑥开口排放的管道，应将市政给水流量计安装在底端(管道的较低处)。

⑦对管道落差超过5米的地方，应在市政给水流量计下游安装空气阀。

⑧避免有附带气体引起的测量误差以及由真空引起的对衬里的损坏。

⑨管道中应无气泡

管路设计应确保液体中不会分离出气体。市政给水流量计应安装在阀的上游。因为由于阀的作用，管道中压力会降低，从而产生气泡。同时也应在低区段安装市政给水流量计，以减少流体中夹带气泡对测量的影响。

⑩液体导电率

不要把市政给水流量计安装在液体电导率极不均匀的地方。在市政给水流量计上游有化学物质注入容易导致液体电导率不均匀，从而对市政给水流量计流量指示产生严重干扰。在这种情况下建议在市政给水流量计下游注入化学物质;如果必须从市政给水流量计上游注入化学物质，则必须保证上游直管段最少有30倍管径，保证液体充分混合。

11接地

因为市政给水流量计的感应信号电压很小，容易受外界噪声或其它电磁信号的影响，所以市政给水流量计在许多场合需接地，其作用是通过流量计外壳接地形成一个屏蔽外界干扰的内部空间，从而提高测量准确度。

12现场安装

采用螺栓将传感器上的法兰与管道上的法兰连接，紧固仪表的螺栓、螺母，其螺纹应完整无损，润滑良好；同时配合使用平垫和弹簧垫片。应依据法兰尺寸和力矩大小采用力矩扳手紧固螺栓。在日常使用中要定期拧紧螺栓，防止螺栓松动。
