乳化油流量计

产品名称:乳化油流量计

产品型号:JKM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:乳化油流量计容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单。

乳化油流量计产品概述
乳化油流量计采用涡轮进行测量。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。乳化油流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的乳化油流量计的时间常数可达0.01秒。
乳化油流量计广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。

乳化油流量计产品特点
1、压力损失小,叶轮具有防腐功能;
2、乳化油流量计采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、乳化油流量计采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、乳化油流量计采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、乳化油流量计采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;

乳化油流量计工作原理
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:
乳化油流量计工作原理公式
式中:
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3],由校验单给出。
Q——流体的瞬时流量(工作状态下)[m3/h]
3600——秒时换算系数
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

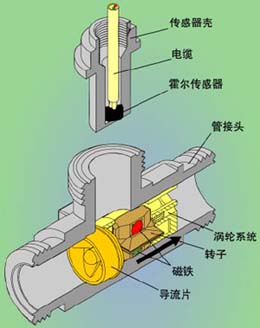

乳化油流量计结构原理图

乳化油流量计基本参数与技术性能
1、仪表口径及连接方式:4、6、10、15、20、25、32、40采用螺纹连接,(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
2、精度等级:±1%R、±0.5%R
3、量程比:1:10;1:15;1:20
4、仪表材质:304不锈钢、316(L)不锈钢等
5、被测介质温度(℃):-20~+120℃
6、环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
7、输出信号:脉冲频率信号,低电平≤0.8V 高电平≥8V,4-20MA电流信号
8、供电电源:+12VDC 、+24VDC、内部锂电池供电(可选)
9、信号传输线:STVPV3×0.3(三线制),4-20MA(两线制)
10、传输距离:≤1000m
11、信号线接口:豪斯曼接头
12、防爆等级:内部锂电池供电为防爆型
13、防护等级:IP65

乳化油流量计流量范围
仪表口径
(mm)
正常流量范围
(m³/h)
扩展流量范围
(m³/h)
默认安装方式及耐压等级 可选安装方式及默认耐压等级   特制耐压等级
(MPa)
DN4 0.04~0.25 0.04~0.4 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN6 0.1~0.6 0.06~0.6 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN10 0.2~1.2 0.15~1.5 螺纹安装、6.3Mpa 法兰安装、2.5MPa 12、16、25
DN15 0.6~6 0.4~8 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN20 0.8~8 0.45~9 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN25 1~10 0.5~10 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN32 1.5~15 0.8~15 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN40 2~20 1~20 螺纹安装、6.3Mpa 法兰安装、2.5MPa 4.0、6.3、12、16、25
DN50 4~40 2~40 法兰安装、2.5Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN65 7~70 4~70 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN80 10~100 5~100 法兰安装、1.6Mpa 螺纹连接、6.3MPa 4.0、6.3、12、16、25
DN100 20~200 10~200 法兰安装、1.6Mpa   4.0、6.3、12、16、25
DN125 25~250 13~250 法兰安装、1.6Mpa   2.5、4.0、6.3、12、16
DN150 30~300 15~300 法兰安装、1.6Mpa   2.5、4.0、6.3、12、16
DN200 80~800 40~800 法兰安装、1.6Mpa   2.5、4.0、6.3、12、16

乳化油流量计选型说明

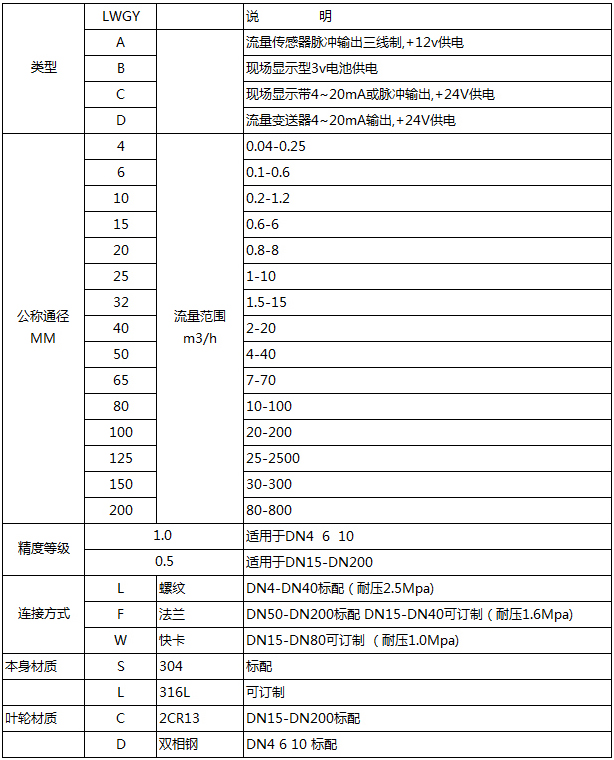

乳化油流量计选型参数对照表

乳化油流量计的安装
乳化油流量计是一种最典型的速度式流量计,它是利用悬置于流体中带叶片的转子或叶轮感受流体的平均流速而推导出被测流体的瞬时流量和累计流量,从而实现流量测量的目的。乳化油流量计通产由涡轮流量传感器和显示仪表组成,其安装方式需要注意以下几点。
1、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥20dn,下游直管段应≥5dn,其中dn为管道内径。
2、传感器应远离外界磁场,如不能避免,应采取必要的措施;
3、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道;
4、传感器露天安装时,请做好放大器插头的防水处理;
5、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
6、液体流量计传感器可水平、垂直安装,垂时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。
7、若流体不稳定有脉动流,为保证转子流量计的良好测量可安装缓冲器,以消除脉动流。转子流量计在使用时,应先缓慢旋开流量计上游管道上的控制阀门,然后用调节阀调节流量,以免突然开启造成浮子急速上升击损锥管。
乳化油流量计的测量精度高,量程比款,适用于流量变化幅度较大的现场测量。并且压力损失小,且耐高压,仪表的各元件可用各种抗腐蚀材料制成,是一款使用较宽泛的流量仪表。
乳化油流量计安装图

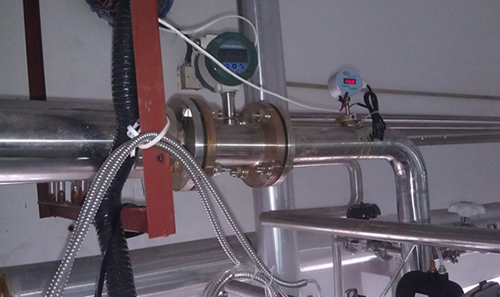

乳化油流量计工作现场图
