转子流量计安装的注意事项
点击次数: 发布时间:2016-07-11
1、金属管转子流量计安装
为了保证金属转子流量计正常工作并达到要求的测量精度,一般应注意以下几点:
·金属转子流量计必须垂直安装,流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°;
·安装在工艺管线上的金属转子流量计应加旁路,以便处理故障或吹洗时不影响生产;
·金属转子流量计入口处应有5倍管径以上长度的直管段,出口应有250mm直管段,以保证仪表测量精度;
·如果介质中含有铁磁性物质,应安装磁过滤器;
·如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器;
·当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;
·如果被测介质的温度高于220℃或流体温度过低易发生结晶时,需采取隔热保护措施时,应选用夹套型,以便进行冷却或保温;
·管道法兰、紧固件、密封垫与流量计法兰标准相同才能使仪表正常安装运行;
·该产品一般在装置正常运行后,不需要维护,故障多发生在装置刚刚启动时,由于管道吹洗不干净,而发生浮子被固体颗粒卡住现象,此时指示器的指针停在一位置不动。这时首先应关闭流量计两边的阀门,然后拆下上法兰,取出浮子进行清洗,再重新装好。注意紧固上法兰螺母要平衡拧紧,并垫好垫圈;
·为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,适当地管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游;
·由于仪表是通过磁耦合传递信号的,所以为了保证仪表的性能,安装周围至少10cm处,不允许有铁磁性物质存在;
·测量气体的仪表,是在特定压力下校准的,如果气体在仪表的出口直接排放到大气,将会在浮子处产生气压降,并引起数据失真。如果是这样的工况条件,应在仪表的出口安装一个阀门;
·安装PTFE衬里的仪表时,要特别小心。由于在不均匀压力的作用下,PTFE会变形,所以法兰螺母均匀拧紧对称;
·带有液晶显示的仪表,安装时要尽量避免阳光直射显示器,以免降低液晶使用寿命;
·带有锂电池供电的仪表,安装时要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命。

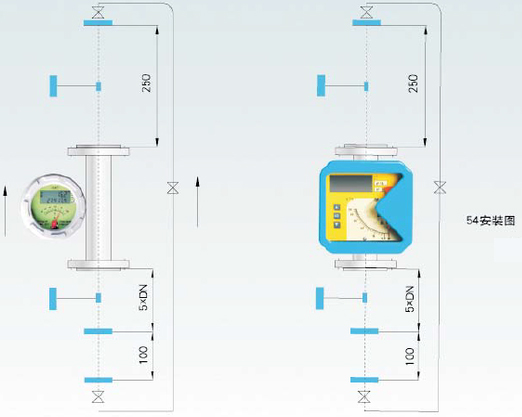

金属管转子流量计安装注意事项图示

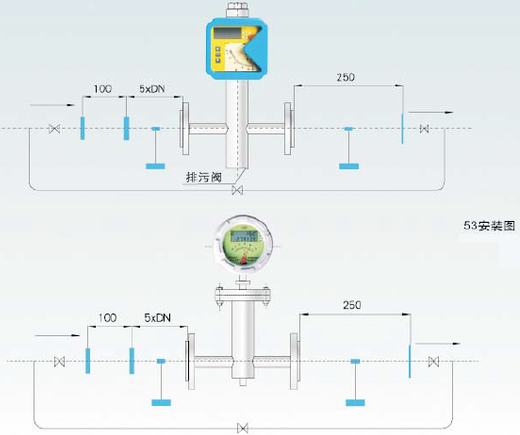

金属管转子流量计安装注意事项图示

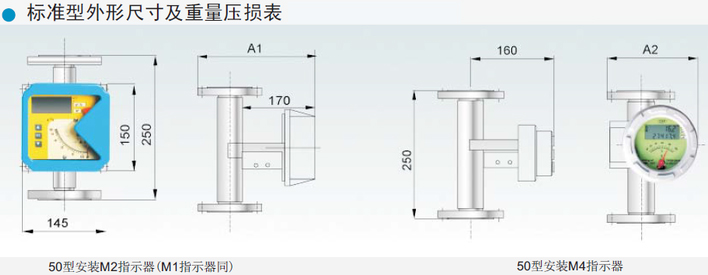

金属管转子流量计安装注意事项图示

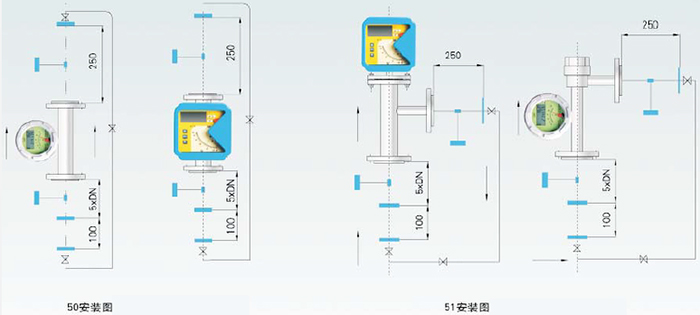

金属管转子流量计安装注意事项图示
金属管转子流量计安装注意事项图示

2、玻璃转子流量计安装
玻璃转子流量计为国内统设通用性强、结构简单、维修方便。分段计量、测量范围灵活、可测微小流量。测体材质多样、可测腐蚀性介质。DN10口径以下带调节阀,方便用户。在安装和使用中有以下要求:
1)安装前应将流量计中起运输保护作用的顶衬物取出。并检查锥管有无破损,浮子能否自由上下移动,确定正常后方可安装。常州市凯悦热工仪表有限公司。
2)玻璃转子流量计在使用安装前,应先检查技术参数如:测量范围,精确度等级,额定工作压力,温度等参数是否符合使用要求。常州市凯悦热工仪表有限公司。
3)新装的管路应冲洗干净。
4)使转子流量计的最小分度值处于下方,垂直安装在无振动的管道上,转子流量计的中心线与铅垂线的夹角应不超过5度。大口径流量计由于较重,为避免管道弯曲,必要时可采取加固支承等措施。常州市凯悦热工仪表有限公司。
5)安装时需避免转子流量计受过大的外力伤害,如压扭等力。
6)必要时根据使用中不同的工况,在转子流量计的上游安装过滤器,卡塞转子流量计,以防杂质玷污。常州市凯悦热工仪表有限公司。
7)若流体不稳定有脉动流,为保证转子流量计的良好测量可安装缓冲器,以消除脉动流。
8)转子流量计在使用时,应先缓慢旋开流量计上游管道上的控制阀门,然后用调节阀调节流量,以免突然开启造成浮子急速上升击损锥管。
9)要想得到精确的测量精度,建议被测流体的常用流量应在转子流量计分度流量的60%以上最好。
玻璃管转子流量计由于流量计本体大部分为玻璃材质,使用及运输就要必须要小心。

3、塑料转子流量计安装
〔1〕安装前,应把塑料转子流量计内的泡沫支撑物用工具尖嘴钳轻轻把它取出,然后重新把它安装好,在安装时,要注意橡胶垫圈是否装在接管的槽内,以防漏水。
〔2〕塑料转子流量计的接口,可用配套的ABS塑料管,或用PVC塑料管,用专用胶水粘合连接,也可用塑料法连接后,再和金属法兰连接。
〔3〕流量计必须垂直安装,应无明显倾斜,其安装高度,应便于对浮子的读数,读数时,视线与浮子应水平。〔一般标准:需用的最佳流量为流量计最大流量的50%-70%,尽量不要用到最高数。〕
〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
〔5〕被侧流体压力须稳定,如流体太力不稳定,会造成浮子波动,不能正确测量,塑料转子流量计上游应设置缓冲器或定值器。
〔6〕塑料管转子流量计应垂直安装,流量计中心线与铅垂线的夹角不应超过5度。
