液体转子流量计接线图

点击次数：2013 发布时间：2021-11-20 09:59:25

液体转子流量计的流量指示与电信号输出由指示器完成。指示器有M8、M9、和特殊定制M7型三种型式，M9型指示器，按防爆形式又可分为普通型、本安型。M8为防爆型。

M8、M9型智能显示器能实现的功能有：指针就地指示+4~20mA远传输出，指针就地指示+4~20mA远传输出+液晶显示（同时显示瞬时和累积流量），指针就地指示+4~20mA远传输出（HART通讯）+液晶显示，指针就地指示+上下限报警（报警点可调）+液晶显示，指针就地指示+机械式上下限报警（报警点可调），脉冲输出等功能。指示器的本安型标志为ExiaIICT6，隔爆型标志为ExiaIICT4~6，隔爆型M8指示器更能同本安型。选M9型本安指示器时，需配LB930、LB906等安全栅。

M8、M9型指示器的上述功能由安装在外壳内的磁传感器、MCU微处理器及相应的功能电路所构成的ESD-II智能型磁耦合变送器完成，该变送器有一个双行显示的液晶显示屏，只须四键即可完成人机对话，用于参数的修改和子菜单的进入。

指针就地指示+上下限报警（报警点可调）+液晶显示，指针就地指示+机械式上下限报警（报警点可调），上限报警设置范围为50~100%，下限报警设置范围为0~50%，报警回差设置范围为0~5%，当继电器输出外接LB889安全栅时可构成本安防爆系统。

M8、M9型指示器可提供脉冲输出功能，对应流量0~100%输出为0~1KHZ。外接LB865安全栅可构成本安防爆系统。

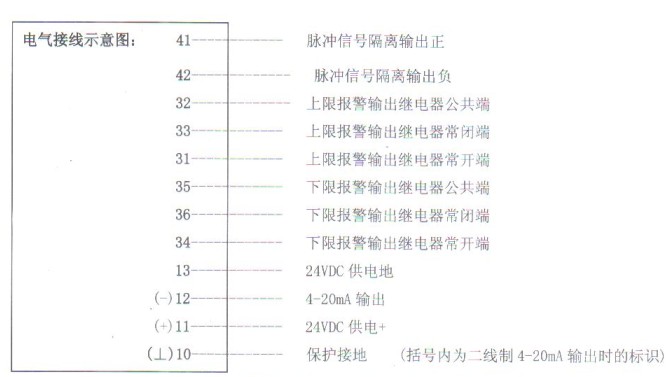

M8、M9型指示器接线面板随版本更新，面板将有所不同，届时产品面板为实物为准。
