质量流量计怎么设置参数

点击次数:164 发布时间:2024-01-25 09:57:28

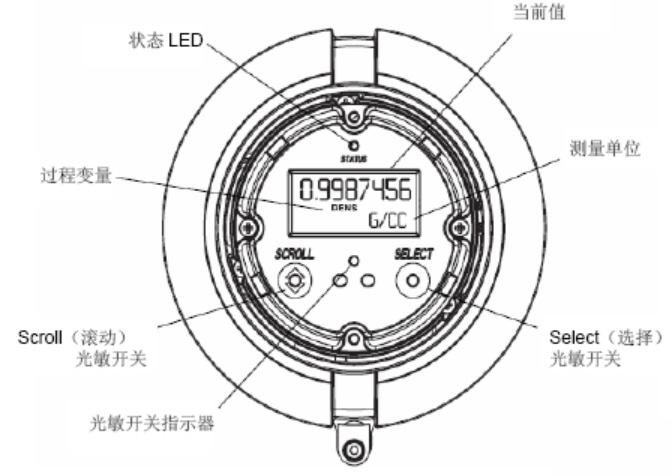

一、1700/2700型变送器显示面板结构如下图


显示器面板由一个用于显示过程变量的液晶显示器;一个用以指示质量流量计的工作状态的质量流量计工作状态LED 指示灯;两个光敏按键<Scroll>和<Select>以及一个用于按键响应指示的LED 灯组成。

通过这两个光敏按键可以完成基本的仪表组态及获取报警


二、常见组态参数

1 组态测量单位,根据需要选择过程变量的测量单位,包括质量流量、体积流量、温度、密度等;

2 组态变送器的毫安输出;

3 组态变送器的脉冲/频率输出;(我们要的是毫安信号可不进行设置)

4 回路测试;

5 仪表调零(并不总是需要)


三、常见参数组态操作方法

3.1 组态过程变量的测量单位

通过显示器屏幕,可以依次设定质量流量(MFLOW),体积流量(VFLOW),温度(TEMPERATURE),密度(DENSITY)和压力(PRESSURE)的测量单位。

具体操作步骤如下:

1) 同时按SCROLL(左)键和SELECT(右)键4 秒以上,(下面的指示灯持续闪烁),直至看到see Alarm 为止。

2) 按左键(SCROLL)翻页到OFF-LINE MAINT, 再按右键(SELECT)进入菜单。如果出现CODE? 则输入PASSWORD。一般出厂设为1234。按左键增加光标所在数字位的数字,按右键确认并向右移位。全部4 位数都正确后按SELECT 键确认密码。

3) 按左键翻到OFF-LINE CONFIG,再按右键(SELECT)进入。

4) 按左键(SCROLL)翻到CONFIG UNIT。按右键(SELECT)进入。

5) 按左键(SCROLL)找到MFLOW UNIT 进入(按右键);再按左键(SCROLL)翻到选择所需的测量单位,如 t/H,然后按右键(SELECT),此时屏幕显示ST or E/YES,再次按右键(SELECT)确认选择。设定其它单位,如VFLOW UNIT(体积单位),DENS UNIT(密度单位),其修改方法同上。

6) 按左键到EXIT,再按右键确认。按此方法,逐级退出组态菜单并返回到测量显示状态。


3.2 组态变送器的毫安输出

通过显示器屏幕,可以设定毫安输出所对应的变量(AO/Src),4mA 和20mA 对应的测量值。对于1700 系列变送器,其输出只能为体积流量或质量流量。对于2700 系列变送器,其毫安输出可为质量流量、体积流量、温度、密度、外部温度、外部压力或驱动增益。

具体操作步骤如下:

1) 首先进入OFF-LINE CONFIG 选项。进入方法与组态过程变量的测量单位的前三个步骤一样。

2) 按左键(SCROLL)翻到CONFIG IO→CHA→AO,按右键(SELECT)进入。

3) 组态SrC, AO 对应MFLOW(质量流量)或VFLOW(体积流量) Dens(密度),或tempr(温度)等(以2700 变送器为例)。

4) 4 AO 为量程下限,如0;20 AO 为量程上限,如100kg/hr 或1500kg/m3。

5) 按左键(SCROLL)翻页到显示EXIT,再按右键(SELECT)选中,这样逐级退出组态菜单并返回到测量显示状态。

注 1 :2700系列有两路毫安输出,一路为流量,另一路为密度,两路毫安输出的变送器均需要更改量程与单位,设置为CH2,对 CH2 的配置方法相同。


3.3 组态变送器的脉冲/频率输出

1) 首先进入OFF-LINE CONFIG 选项。

2) 按左键(SCROLL)翻到CONFIG CHB→FO,按右键(SELECT)进入。

3) 组态SrC,FO 对应MFLOW(质量流量)或VFLOW(体积流量)。

FREQ 为最大流量的对应频率,如1000HZ;

RATE 为最大流量值,如100kg/hr 或1500kg/m3。

可根据频率=流量方式确定FREQ 和RATE。通过以下公式进行计算:

FREQ= RATE/ T× N

其中:

    RATE = 最大流量

    T = 将选定的时间单位转化为以秒为单位的系数

    N = 每流量单位的脉冲数,与接受设备中组态的相同得到FREQ 数值必须在0 到10, 000Hz 的范围之内。

    如果FREQ 值小于1Hz,重新组态,使用更高的每单位脉冲数。

    如果FREQ 值大于10,000 Hz,重新组态,改为较低的每单位脉冲数。

4) 按左键(SCROLL)翻页到显示EXIT,再按右键(SELECT)选中,这样逐级退出组态菜单并返回到测量显示状态。


3.4变送器的回路测试

应用回路测试功能检查信号输出回路的完整性及接收设备的组态是否正确。

具体操作如下:

1)首先进入OFF-LINE CONFIG 选项。

2)按左键(SCROLL)翻到SIM。按右键(SELECT)进入。

3)根据需要按左键(SCROLL)选择回路测试要的是毫安信号输出(SET AO)或者是频率信号输出。选择好后近按右键(SELECT)进入。

4)按左键(SCROLL)选择毫安信号输出或者是频率信号输出信号值,按右键(SELECT)确认。

5)完成测试后,选择END,结束测试。然后按左键(SCROLL)到EXIT,再按右键(SELECT)确认退出当前菜单。按如此方法,逐级退出组态菜单并返回到测量显示状态。


3.5 仪表调零

对质量流量计前必须保证质量流量计测量管段内充满介质,并且处于静止状态。

调零的具体操作步骤

1)接通质量流量计电源,允许质量流量计预热约20 分钟;

2)使被测流体通过传感器直到传感器温度接近正常的工艺温度;

3)关闭传感器下游的截流阀;

4)确保传感器达到满管状态;

5)确保被测流体已经完全停止流动;

6)OFF-LINE CONFIG 选项;

7)按左键(SCROLL)选择ZERO→CAL ZERO按右键(SELECT)进入。

8)按左键(SCROLL)选择YES按右键(SELECT)进入。

9)等待屏幕上出现CAL PASS后表示零点调试成功。
