管道式热式气体质量流量计

管道式热式气体质量流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-RSL
  • 测量范围:0.12~1500000m³/h
  • 精度等级:±1~2.5%
  • 公称通径:DN10~DN2000
  • 适用介质:压缩空气、天然气
  • 工作压力:≤2.5MPa
  • 工作温度:-10~350℃
  • 供电方式:220V 24V
  • 订货号:DYF893293JSA

管道式热式气体质量流量计产品概述
热式气体质量流量计是利用热传导原理测流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便,测量准确等优点。
热式气体质量流量计的传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路,一个传感器测量流量温度,另一个传感器维持高于流体温度的恒温差,可以在高温和高压条件下进行流量测量。

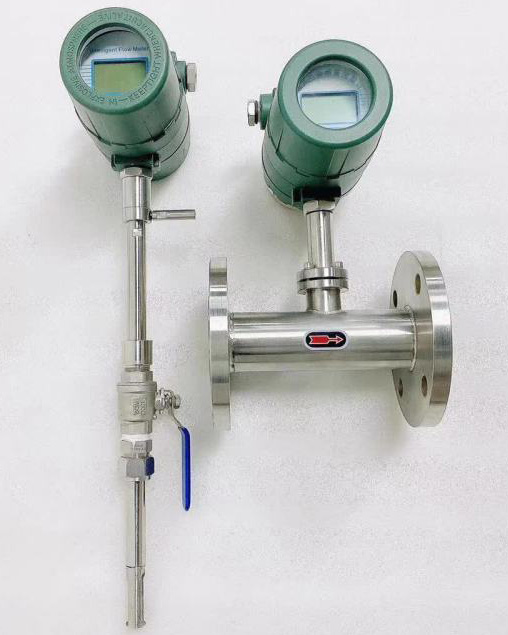

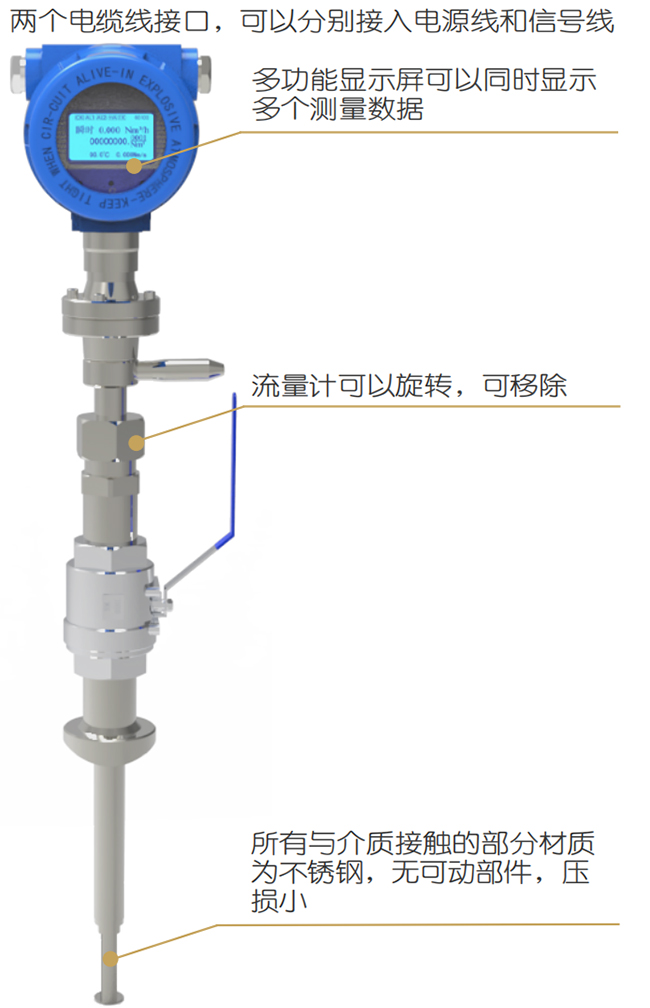

管道式热式气体质量流量计产品图


管道式热式气体质量流量计具有如下技术优势
1,真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。可得到气体的质量流量或者标准体积流量。
2,宽量程比,可测量流速高至100Nm/s底至0.5Nm/s的气体,可以用于气体检漏。
3,抗震性能好使用寿命长。传感器无活动部件和压力传感部件,不受震动对测量精度的影响。
4,安装维修简便。在现场条件允许的情况下,可以实现不停产安装和维护。
5,数字化设计。整体数字化电路测量,测量准确、维修方便。
6,采用RS-485通讯,可以实现工厂自动化、集成化。

管道式热式气体质量流量计原理
热式气体质量流量计是依据吸收热的速度直接与质量流量相关的原理,该仪表的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1,一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时,其中传感器T1被加热到气体温度以上的一个恒定的温差,另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加,气流带走更多热量,传感器T1的温度下降,要维持T1、T2恒定的温度差,T1的加热功率就要增大。根据热效应的金氏定律。移动的气体分子撞击热电阻时吸收带走热量,流量越大,接触热电阻的分子越多,吸收的热量越多,热吸收与某种气体的分子数,热学特性和流动特性有关。加热功率P、温度差△T(T1-T2)与质量流量Q有确定的数学关系式。
P/△T=K1+K2 f(Q)K3
K1、K2、K3是与气体物理性质有关的常数。
管道式热式气体质量流量计工作原理图

管道式热式气体质量流量计特点
1、测量气体质量流量,无需温度、压力补偿。
2、量程比大,测量流速范围:0.1Nm/s~100Nm/s。
3、无压力损失,适用已知截面积的任意形状管道。
4、耐腐蚀型传感器,适合测量腐蚀性气体。
5、全量程段的专家算法,特别适合大口径测量保证了测量的准确度,适于贸易结算。
6、可以出色的完成工艺管道的检漏及设备工作。
7、施工量极小,由于采用插入式结构,可以在线安装和维护。
8、基地式仪表可以就地显示和带报警控制。

管道式热式气体质量流量计技术参数
1、测量介质:各种气体(乙炔气除外)
2、管径范围:DN15~2000
3、流速范围:0.1Nm/s~100Nm/s(标况条件20℃,101.33KPa)
4、准确度:±1%
5、介质温度:常温:-20~+100℃;高温:-20~+350℃
6、工作压力:4.0MPa
7、供电电源:一体式转换器AC220V或DC24V1A;分体式转换器:AC220V
8、响应速度:1秒
9、输出信号:4~20mA;RS~485
10、测量显示:质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
11、传感器防护等级:IP68
12、转换器防护等级:一体式:IP67;分体壁挂式:IP65;分体盘装式:IP52
13、防爆等级:EXd II CT4
14、报 警:1-2路继电器结点:5A/AC220V、5A/DC30V自设定
15、传感器材质:1Cr18Ni9Ti、哈氏合金、钛、316L、铝、304不锈钢
16、探杆材质:1Cr18Ni9Ti、316L、304不锈钢

管道式热式气体质量流量计应用
氧气、氮气、氢气、氯气及多组分气体测量。(乙炔气体除外)。
高炉煤气、焦炉煤气测量。
烟道气测量。
沼气、水处理中的曝气和氯气测量。
压缩空气测量。
天然气、液化气、火炬气等气体流量测量。
电厂高炉的一次风、二次风流量测量。
矿井下通风或排风系统流量测量。

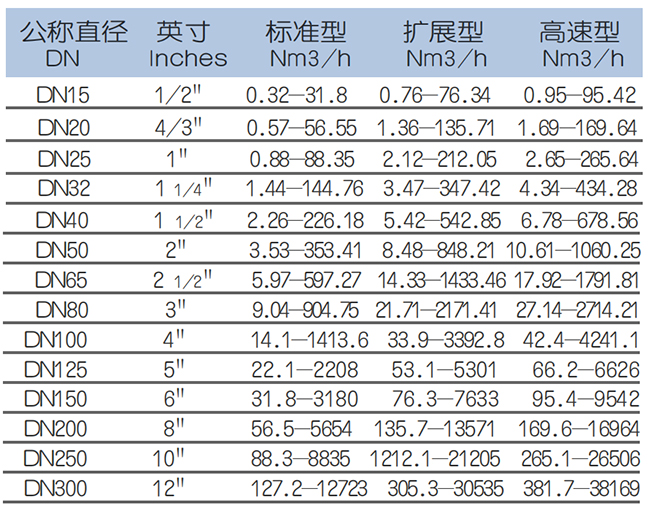

管道式热式气体质量流量计流量范围

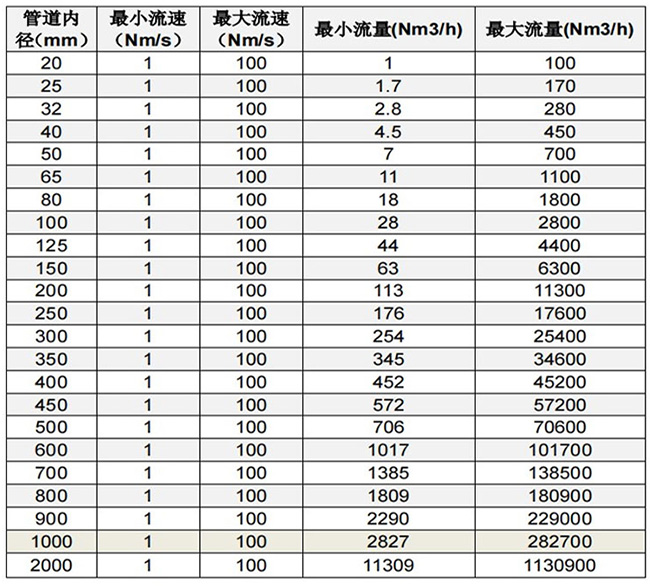

管道式热式气体质量流量计口径流量范围表

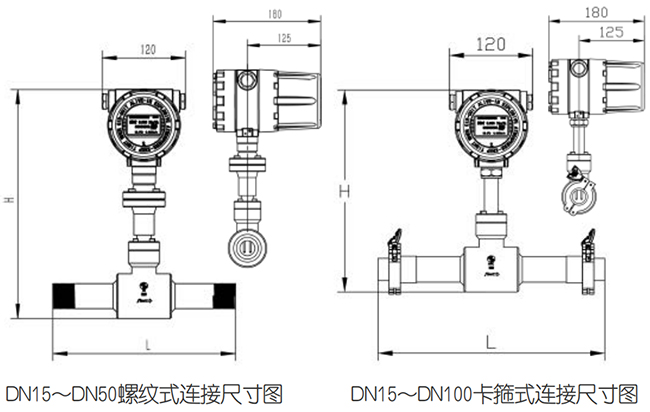

管道式热式气体质量流量计外形尺寸

附录 1 结构尺寸图

管道式热式气体质量流量计插入式结构图

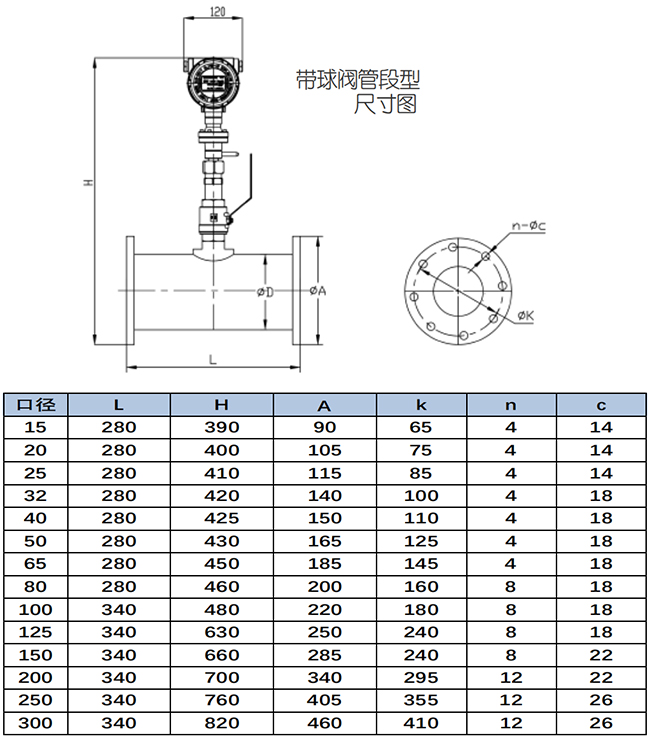

管道式热式气体质量流量计管道式结构图

附录 2 满管式流量计数据表

管段式传感器管段尺寸表(法兰连接)

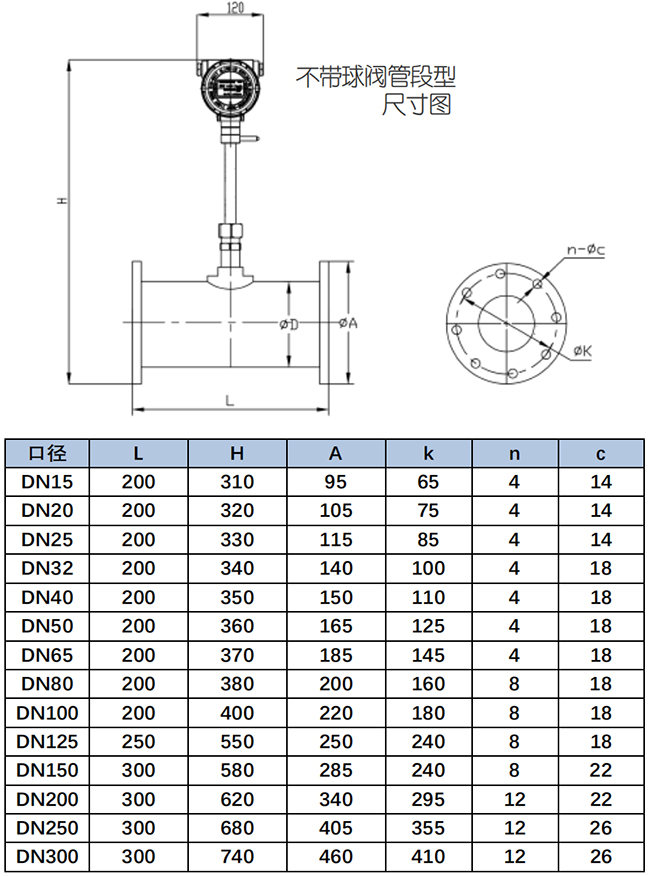

管道式热式气体质量流量计管道式尺寸表

1. 法兰采用国标 GB/T9119-2000 标准。并依照 GB/T9119-2000 标准加工生产。

2. 对于 DN25~DN80 可以采用管螺纹连接,但要与仪表提供商达成技术协商一致后方可执行。

3. 表中只给出了最高 1.0Mpa 额定压力数据,高于额定压力的可以定做,但要与仪表提供商达成技术协商一致后方可执行。

4. 当公称通径 DN600 以上仪表有多种设计方案,在选购是客户可以与仪表提供商进行技术沟通,我们可以按照您的要求设计生产,如果客户没有任何要求我们再满足您基本要求的前提下,就按照我们设计生产。


管道式热式气体质量流量计安装要求

现场插入式仪表安装

(1)安装地点的选择

选择水平直管段安装,安装点表前和表后的直管段要求为:安装点上游的节流元件距安装点必须大于 5 倍管道直径,安装点下游的节流元件距安装点必须大于 3 倍管道直径,有条件的情况我们建议尽量使表前表后直管段长些。

(2)安装底座

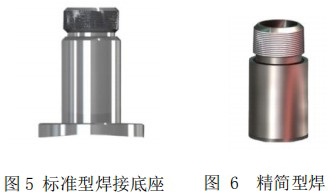

管道式热式气体质量流量计安装底座图

底座根据安装方式不同,分为标准型和精简型,安装时应使底座位于管道截面方向的最顶端,并使底座通孔的轴心垂直管道轴心。理想的底座焊接位置和焊接工艺。(如下图)

管道式热式气体质量流量计底座安装位置图

安装球阀

将不锈钢专用阀门与焊接管道上的底座紧固前,应在压接触面使用密封垫(介质温度在 100℃一下使用尼龙材料。100℃以上使用紫铜材质也可选用乐泰567 专用管螺纹胶进行密封)图 8 为安装完成的效果图

管道式热式气体质量流量计球阀安装图

打孔

经相关技术人员确认符合在线安装的场合,用专用的打孔器开孔,可以实现在线不停产开孔安装。停产打孔时可以采用多种方法,但要保证孔的轴心与底座的孔心同心,若不能保证同心建议可将管道上的孔大些,这样有一定间隙可以调整。


仪表的安装

参照附录 1 图(标准型热式气体质量流量计)

1) 将仪表传感器连接杆上的止退螺母松开,使传感器存储腔连接螺母能沿着传感器连接杆向传感器方向滑动,使其传感器能完全缩入传感器存储腔连接螺母中。

2) 将传感器存储腔连接螺母旋紧于专用球阀上(在旋入前需在他们之间加装密封垫片)

3) 打开专用球阀,将传感器连接杆插入管道,直至止退螺母能够与腔式连接螺母锁紧。

4) 转动传感器连杆,使标记箭头与介质流动方向相同,锁紧止退螺母。

5) 更改转换器方向,如果显示屏的方向不能满足现场显示角度的要求,可以更改显示屏的方向,显示表头可以在水平 6 个方向转动。切断电源,打开转换器前盖,拆下传感器与转换器连线,(4 组共 6 根 接线位置排列为从左到右依次为【两根红色一组】【一根红色一组】【一根黄色一组】【两根黄色一组】 )我们在出厂是已将组别分好。松开表头法兰(旋掉 6 颗 M6 的内六角螺丝),此时可以慢慢的移动表头(千万要小心不能讲表头跌落)。当观测方便,重新固定法兰,并连接传感器与转换器连线,盖紧前盖接通电源。

6) 如果您是横向安装的本款仪表的显示屏可以 90°180°270°的灵活安装,满足你现场实际需要。

参照附录 2 图(精简型热式气体质量流量计)

1) 在安装精简型热式气体质量流量计前请确认管道的实际内径和壁厚。

2) 将热式气体质量流量计的其余部分一起装入专用球阀内,根据实际管道内径和壁厚计算出要插入的深度。这一步可以插入个大致尺寸并用手拧紧螺母。

3) 转动传感器连杆,使标记箭头与介质流动方向相同。

4) 根据现场测得的数据换算出在传感器连接杆上的相应刻度,锁紧螺母即可。

5) 如果您是横向安装的本款仪表的显示屏可以 90°180°270°的灵活安装,满足你现场实际需要。

参照附录 3 图(满管型热式气体质量流量计)

满管型仪表在出厂是已经把传感器正确的装配在专用的管段上,用户只需要把管道装配到现场,因此相对现场插入式的安装要简单些。首先在管路上选择合适的安装点然后按照必要配套的管段的长度切割管道、安装相应法兰和螺栓。确定流体流量要与满管型热式气体质量流量计所标的流量标识一致。并且显示屏要垂直与水平面,管道轴心要平行水平面,误差不能超过±2.5°最后用螺栓锁紧仪表。

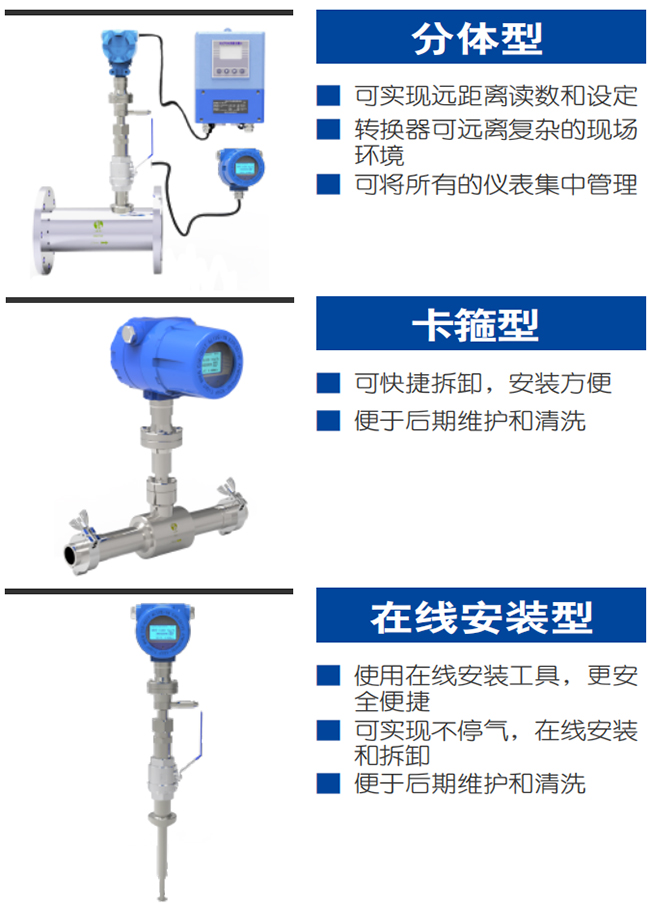

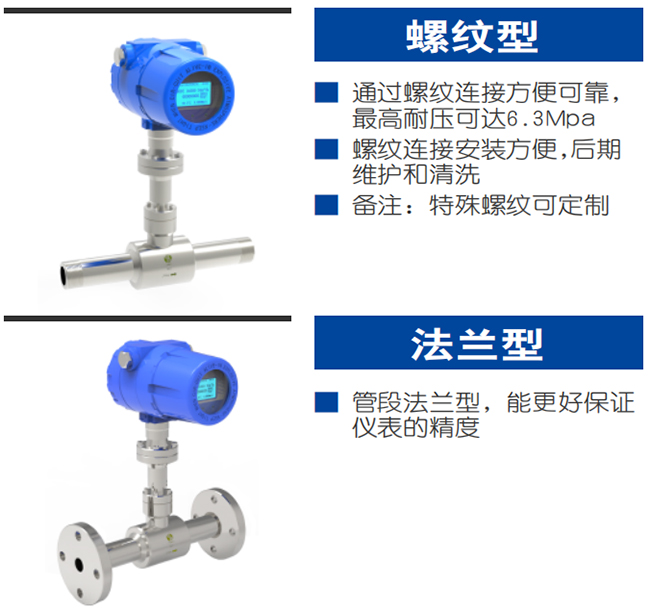

各种安装后效果图

管道式热式气体质量流量计插入式安装效果图

管道式热式气体质量流量计管道式安装效果图
