插入式热式气体质量流量计

当前位置:主页 > 产品展示 > 流量计系列 > 热式气体质量流量计 > 插入式热式气体质量流量计

插入式热式气体质量流量计

产品名称:插入式热式气体质量流量计

产品型号:KM-RSL

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:插入式热式气体质量流量计是采用感热式测量,通过分体分子带走的分子质量多少从而来测量流量,因为是用感热式测量,所以不会因为气体温度、压力的变化从而影响到测量的结果 。

插入式热式气体质量流量计概述
插入式热式气体质量流量计直接测量通过流量计的介质的质量流量,还可测量介质的密度及间接测量介质的温度。由于变送器是以单片机为核心的智能仪表,因此可根据上述三个基本量而导出十几种参数供用户使用。质量流量计组态灵活,功能强大,性能价格比高,是新一代流量仪表。

插入式热式气体质量流量计特点
1、可靠性高
2、无活动部件
3、重复性好
4、响应速度快
5、测量精度高
6、压损小、抗震强
7、无需温压补偿
8、量程比大

插入式热式气体质量流量计使用场合
因质量流量计测量的是流体的质量流量,不受流体温度、压力、密度等参数变化的影响,且测量精度很高(可达0.1%),无直管段要求,固在一些要求进行精确测量和严格控制进料的场合以及用于贸易结算进行计量的时候,常常使用质量流量计进行流量测量,但因其价格昂贵使用面不是太广。

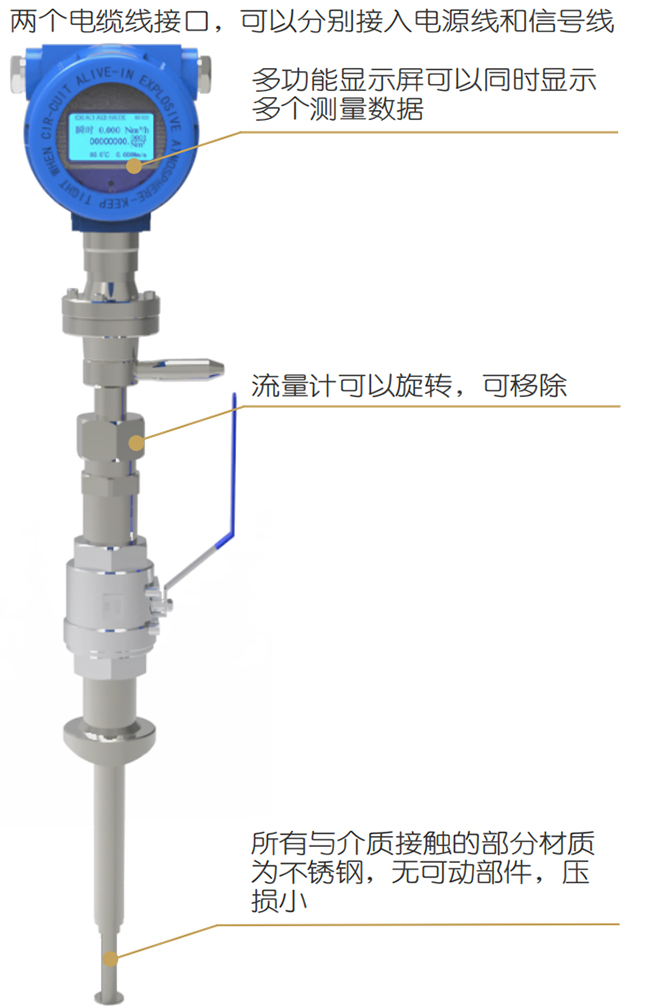

插入式热式气体质量流量计组成
包括传感器、变送器和显示单元三部分,传感器的敏感元件为测量管,安装在管道上,变送器和显示单元(简易型不带显示单元)单独安装在传感器旁便于观察和维护的地方,二者之间有专用的多芯屏蔽电缆进行电气连接。科氏力质量流量计的结构分类:按照测量管的形状可分为直管式和弯管式,按照测量管的数量可分为单管式和双管式(常用双管式)。

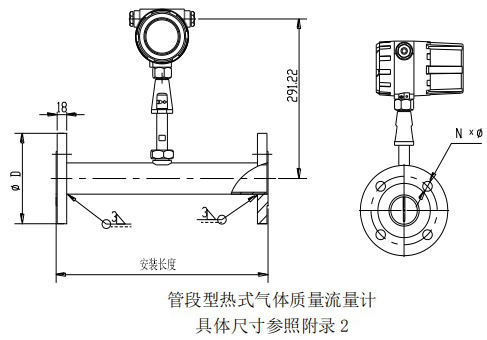

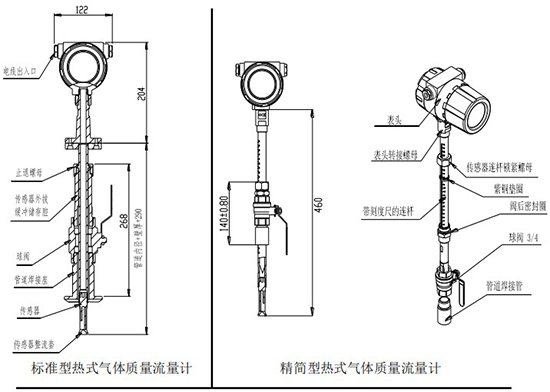

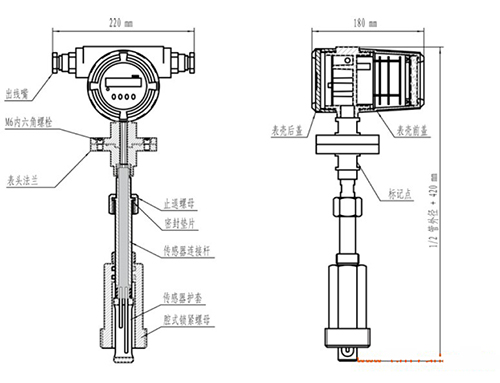

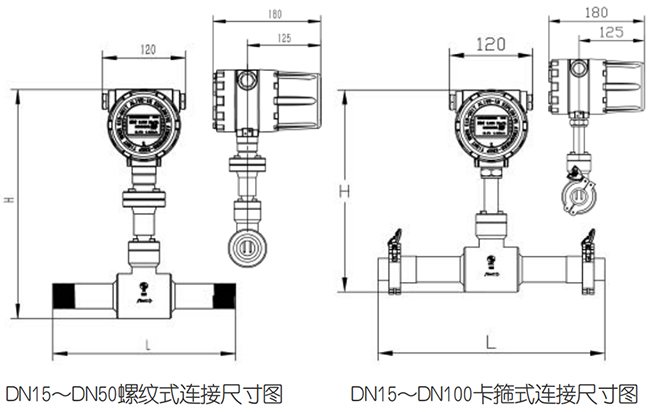

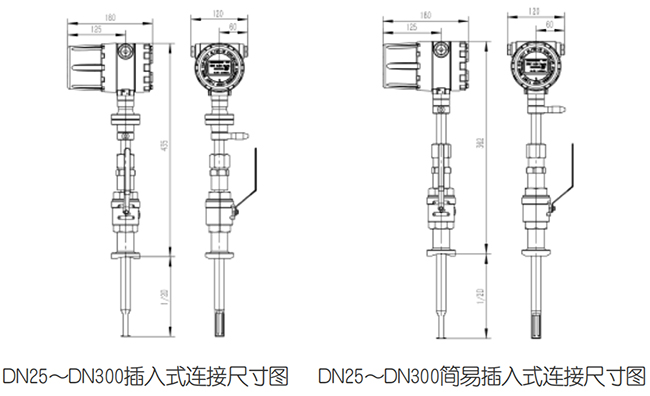

插入式热式气体质量流量计结构图

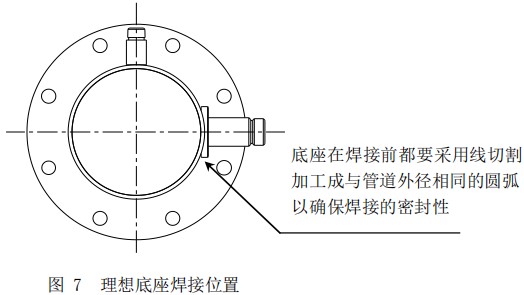

插入式热式气体质量流量计安装要求
A、安装地点不能有大的振动源,并应采取加固措施来稳定仪表附近的管道;
B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近,以免受到强磁场的干扰;
C、传感器与管道连接时不应有应力存在;
D、直管式质量流量计最好垂直安装,若要水平安装则需使两根测量管处于同一水平面。
E、弯管式质量流量计在测量液体时,弯管部分应朝下,在测量气体时弯管部分应朝上。

插入式热式气体质量流量计工作原理
是采用感热式测量,通过分体分子带走的分子质量多少从而来测量流量,因为是用感热式测量,所以不会因为气体温度、压力的变化从而影响到测量的结果 。质量流量计是一个较为准确、快速、可靠、高效、稳定、灵活的流量测量仪表,在石油加工、化工等领域将得到更加广泛的应用,相信将在推动流量测量上显示出巨大的潜力。质量流量计是不能控制流量的,它只能检测液体或者气体的质量流量,通过模拟电压、电流或者串行通讯输出流量值。但是,质量流量控制器,是可以检测同时又可以进行控制的仪表。质量流量控制器本身除了测量部分,还带有一个电磁调节阀或者压电阀,这样质量流量控制本身构成一个闭环系统,用于控制流体的质量流量。质量流量控制器的设定值可以通过模拟电压、模拟电流,或者计算机、PLC提供。

插入式热式气体质量流量计技术特性
1、测温范围:(0~60)Nm/s(标准状态为20℃,101.33KPa)
2、温度范围:环境温度:-40℃~+85℃,介质温度:-40℃~+200℃(常温型)-10℃~+400℃
3、准确度:±1%的读数±0.5%满量程
4、重复性:±0.5%满量程
5、量程比:大于100:1
6、温度系数:0.05%/10%
7、压力影响:可以忽略
8、响应速度:<1S
9、工作压力:1.6MPa(大于此范围可协议供货)
10、防护等级:1P65
11、防爆等级:ExdII CT4
12、通讯接口:RS232、RS485或手操器可对所有参数进行设置及调整,并对流量和温度及累积流量等变量进行监测。
13、显示接口:LCD和按键允许用户现场设定流量量程和报警点以及校正流量、温度等参数
14、LCD显示:瞬时流量、介质温度、累积流量、输出状态。
输出
输出信号:流量(4~20)mADC ;温度:(4~20)mADC
输出阻抗:Rmax:(Vs-12)/0.02(Ω),其中Vs为电源电压
输出信号极限:Imin为3.5mA,Imax为22.5mA,标准设置Imin为3.8mA,Imax为20.5mA
高低限报警:无源光隔输出(50V/150mADC)
负载能力:最大负载≤1KΩ;数字通讯最小负载≥250Ω
通讯距离:用多芯双绞线的最大通讯距离为1.5Km,通讯距离因电缆类型而异,可用下述公式确定电缆长度
          L=(65*106)/)R*C)-(Cf-10000)/C
          L=长度m 或ft
          R=阻抗(宝库奥电源阻抗)
          C=电缆电容Pf/m或Pf/ft
电源:供电打压:24VDC±10%;220VAC±10%;110VAC±10%
      24VDC谐波失真:7Vpp   50Hz≤f≤100Hz
                     1Vpp  100Hz≤f≤200Hz
                     0.2Vpp  200Hz≤f≤300Hz

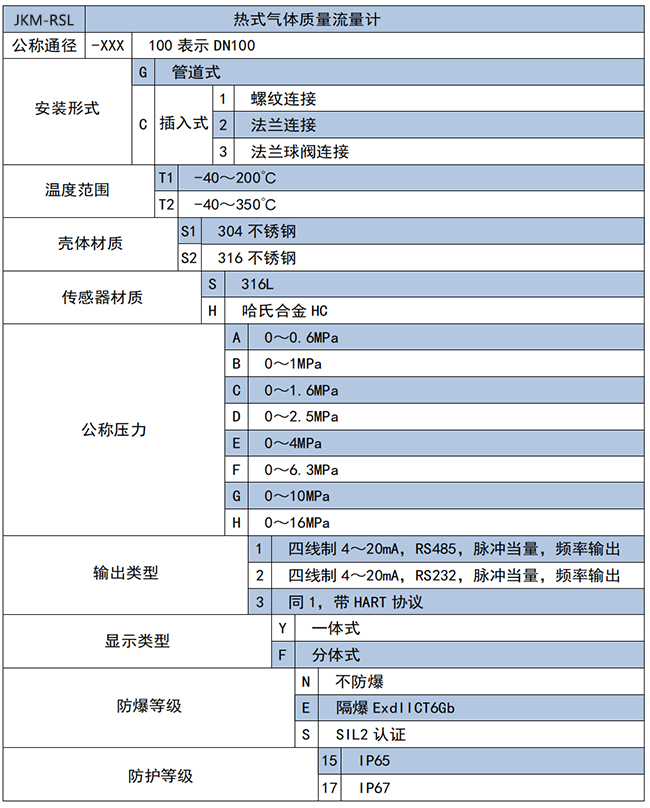

插入式热式气体质量流量计选型
KM-RSL 热式气体质量流量计
公程通径 -XX 100表示DN100

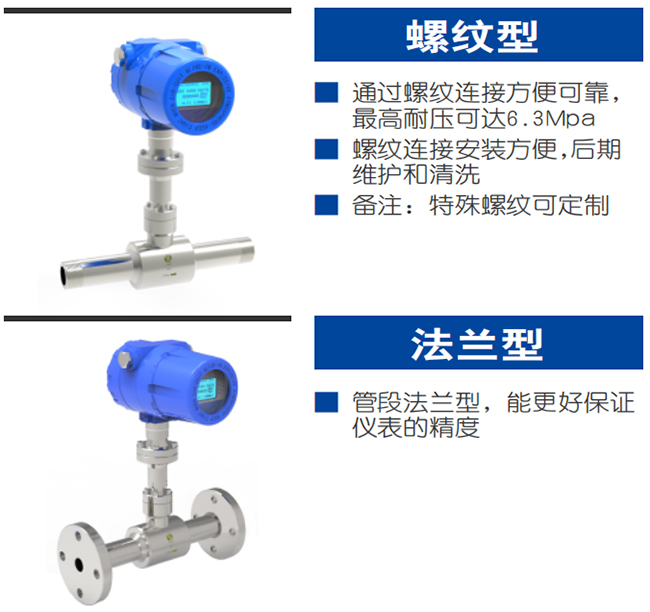

安装形式 G 管道式
C 插入式 1 螺纹连接
2 法兰连接
公称压力 A 0~0.6MPA
B 0~1.0MPA
C 0~1.6MPA
D 0~2.5MPA
E 0~4.0MPA
F 0~6.4MPA
G 0~10MPA
H 0~16MPA
工艺条件 0 普通
1 防腐
2 防爆
3 高温
输入信号 A 无输出
B 4~20MA
C RS485 MODBUS
供电电源 1 220V AC
2 24V DC
