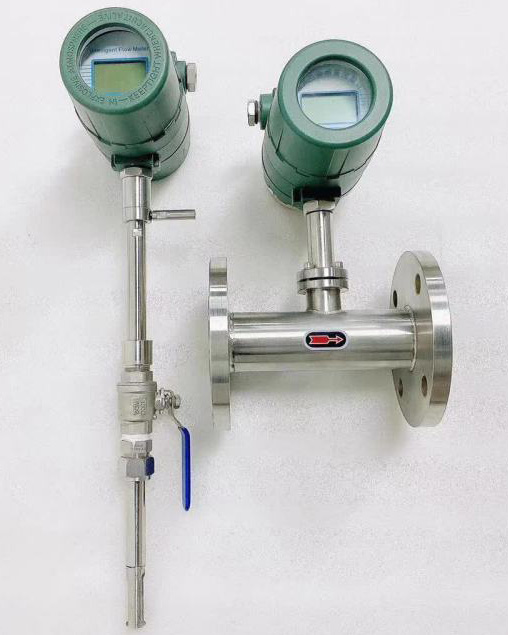

智能热式气体质量流量计
- 品*:JKM/凯铭仪表
- 型号:JKM-RSL
- 测量范围:0.12~1500000m³/h
- 精度等级:±1.5%
- 公称通径:DN10~DN2000
- 适用介质:压缩空气、天然气、氧气
- 工作压力:6.3MPa
- 工作温度:-10~350℃
- 供电方式:220V 24V
- 订货号:VXD994535NHS
智能热式气体质量流量计由传感器和信号分析、处理与控制单元两部分构成。传感器一部分测量温度,而另 一部分用于加热。前者监控实际过程温度值;后者维持一恒定温度值, 使其总是高于实际过程温度且与该过程温度保待恒定的温度差。气体的质量流量越大,冷却效应就越大,维持差分温度所需的能量也就越大。因此,通过测量加热器的能量便可得出被测气体的质量流量。
智能热式气体质量流量计产品特点:
■插入式结构设计,可带压不停产在线开孔安装和后期维护。
■适用于各种管径,方管,矩形管等任意形状管道测量。
■真正的质量流量计,可得到气体的质量流量或者标准体积流量。
■量程比宽,可测量流速高至150Nm/s底至0.5Nm/s的各类气体, 氮气, 氧气, 二氧 化碳,可用于气体检漏。
■抗震性能好使用寿命长。传感器无活动部件 ,无压损,不受震动对测量精度的影响。
■数字化设计,整体数字化电路,测量准确 ,维修方便。
■采用RS-485和HART通讯,可以实现工厂自动化、集成化。
■无线远传功能,实现流量实时监测,手机端可查看数据。

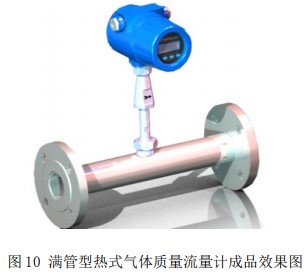

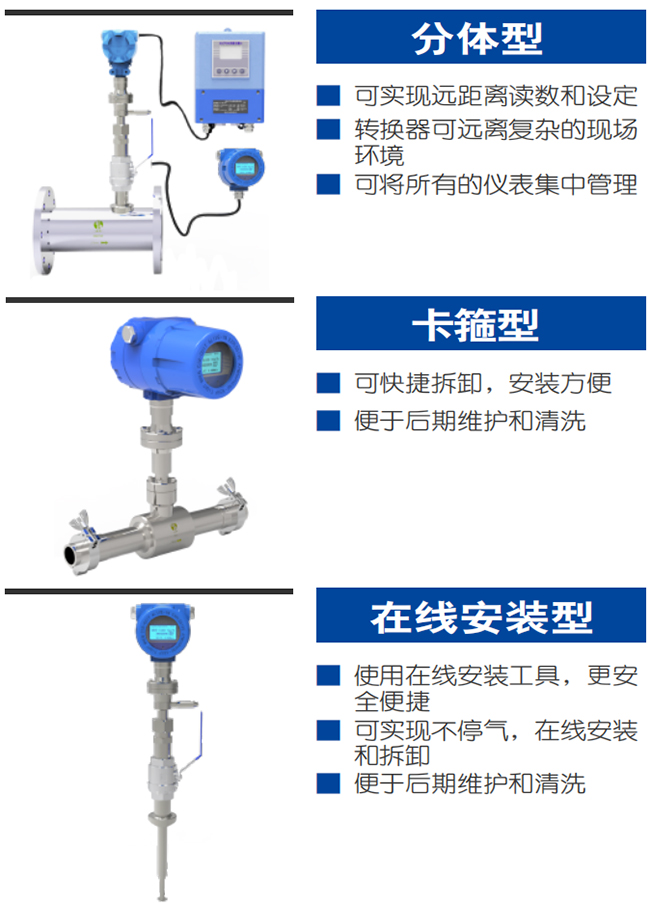

根据安装方式,JKM-RSL系列可分为以下几种产品:
智能热式气体质量流量计技术参数:
智能热式气体质量流量计应用范围:
1.压缩气体消耗量测量
2.气体泄漏监测
3.对单个机器或车间的压缩空气消耗量进行便携式测量
4.各种工艺气体流量测量:N2、CO2、O2、Ar、N2O
5.煤矿瓦斯抽采流量监测

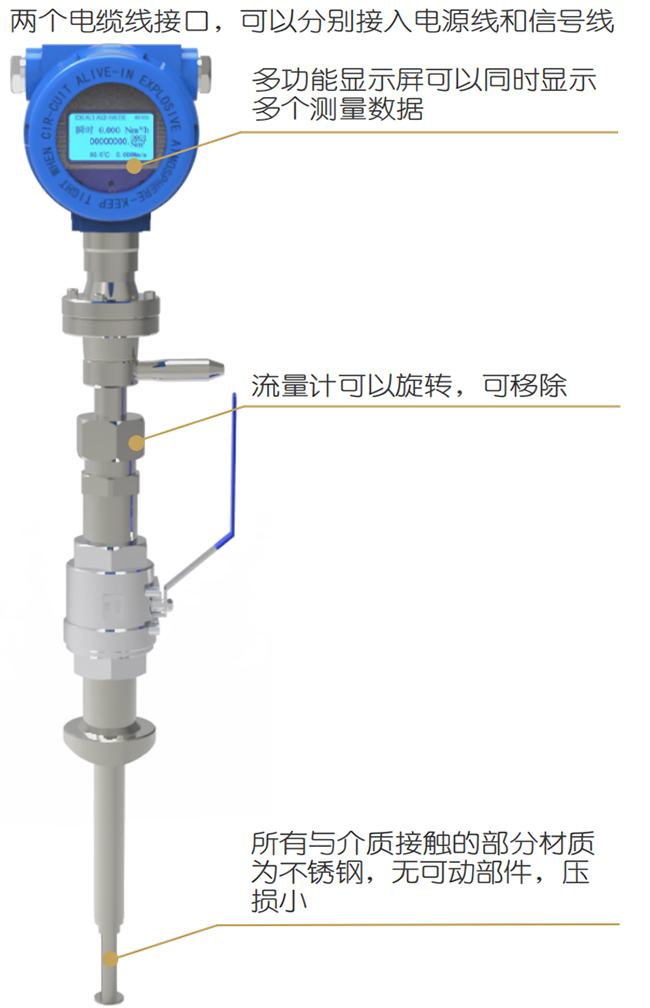

智能热式气体质量流量计结构图:

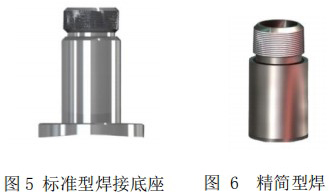

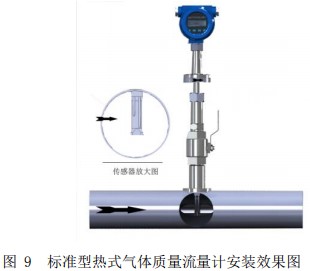

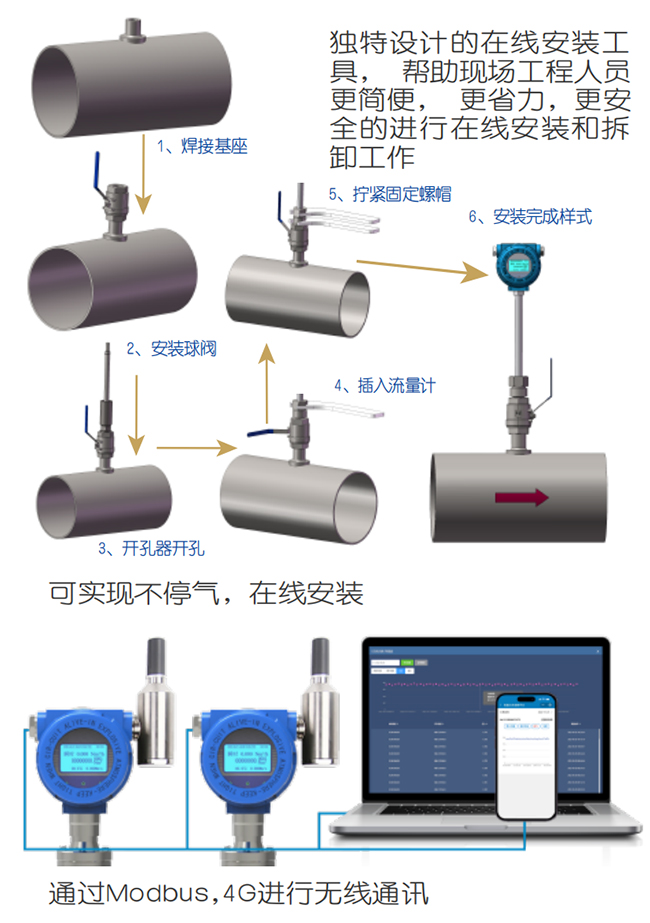

智能热式气体质量流量计在线安装操作流程:

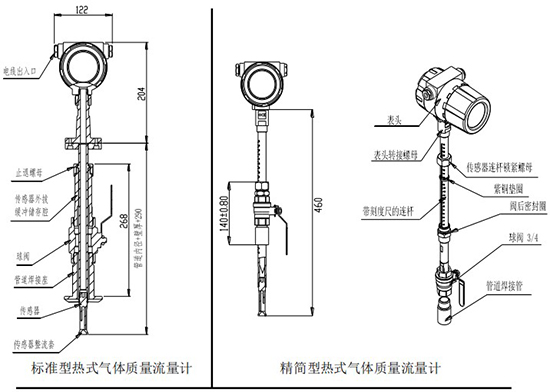

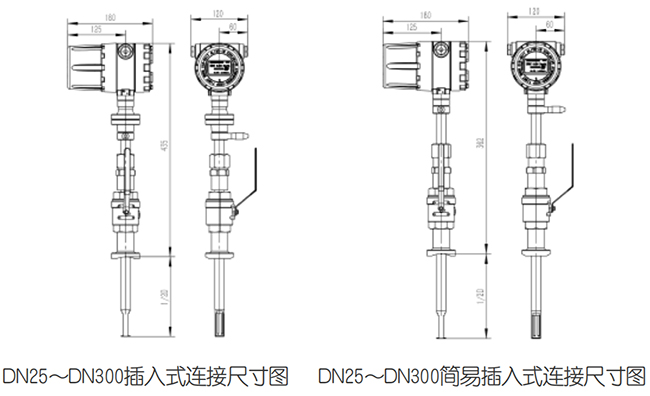

插入式热式气体质量流量计尺寸图:

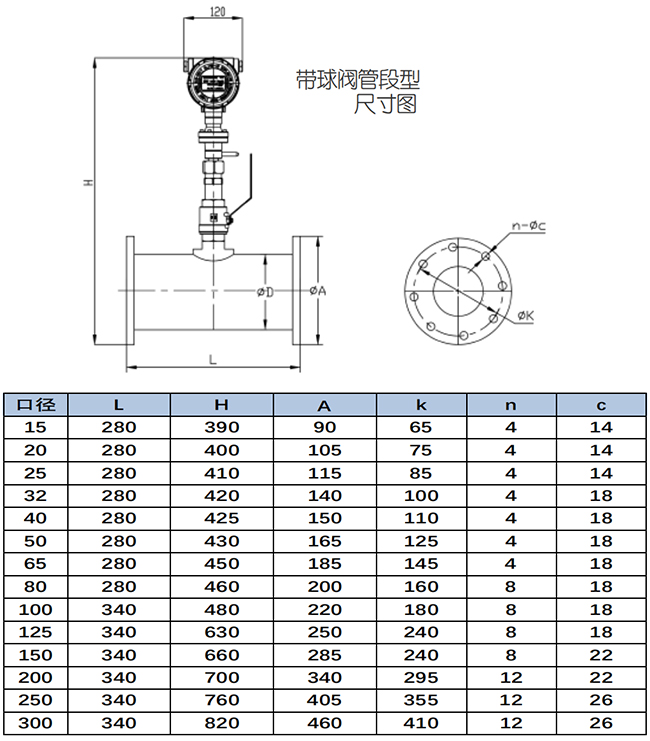

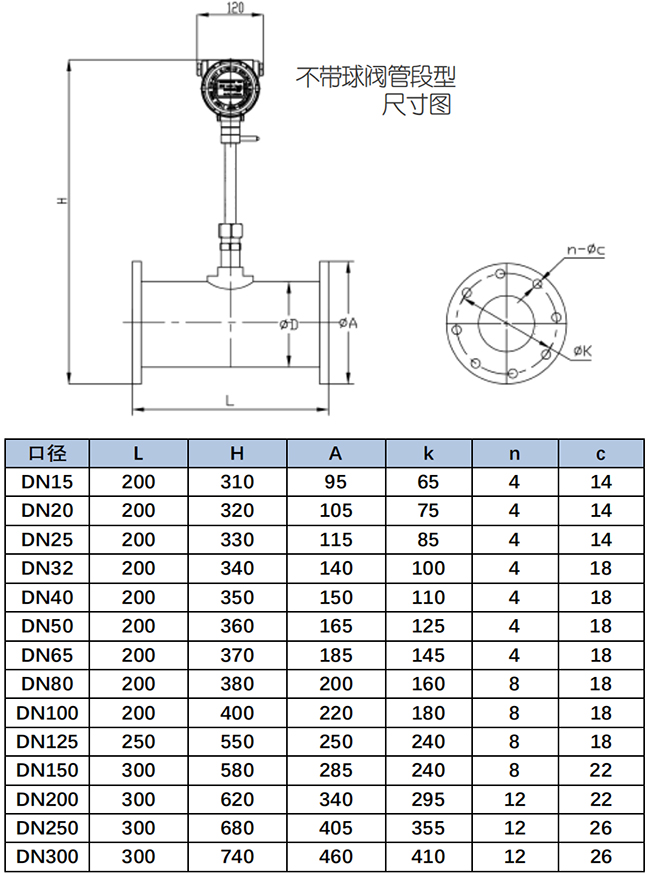

管道式热式气体质量流量计尺寸图:
1、DN15、DN20为扩径管道。
2、管道尺寸全部按HG/T-20553-1993I系列尺寸标注,其他标准系列请告知。
3、法兰尺寸全部按HG/T-20592-2009,PL PN16系列尺寸标准,其他标准系列请告知。
4、卡套球阀连接型气体质量流量计*大承受压力为1.6MPa。
1、DN15、DN20为扩径管道。
2、管道尺寸全部按HG/T-20553-1993 I系列尺寸标注,其他标准系列请告知。
3、法兰尺寸全部按HG/T-20592-2009,PL PN40系列尺寸标准,其他标准系列请告知。
4、法兰连接型气体质量流量计*大承受压力6.4MPa。

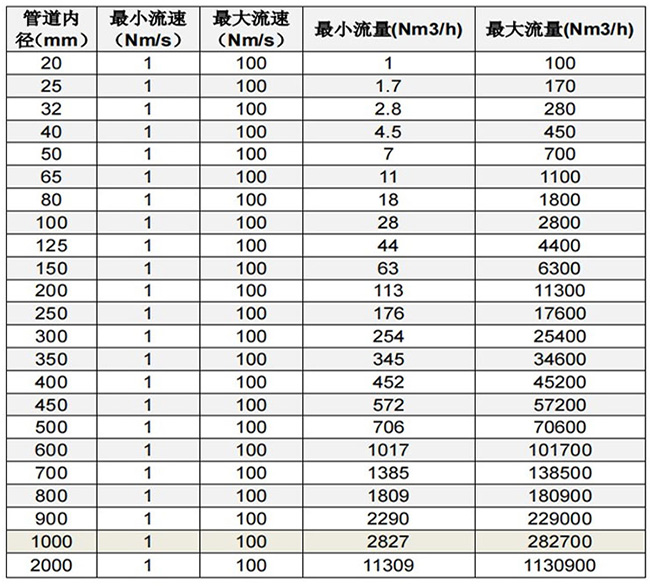

智能热式气体质量流量计体积流量程范围:
1.所提到的流量单位Nm³/h是指温度为20℃、压力为0.1MPa条件下的标准流量。
2.插入型*小使用管道内径为25mm,上表列举了*大口径为DN300(12")的流量范围供查阅,用于更大口径管道时以气体流速进行选型判断。
3.标准型、扩展型、高速型对应的流速范围分别为:0.5~50Nm/s、1.2~120Nm/s、1.5~150Nm/s,所提到的流速单位Nm/s是指温度为20℃、压力为0.1MPa条件下的标准流速。

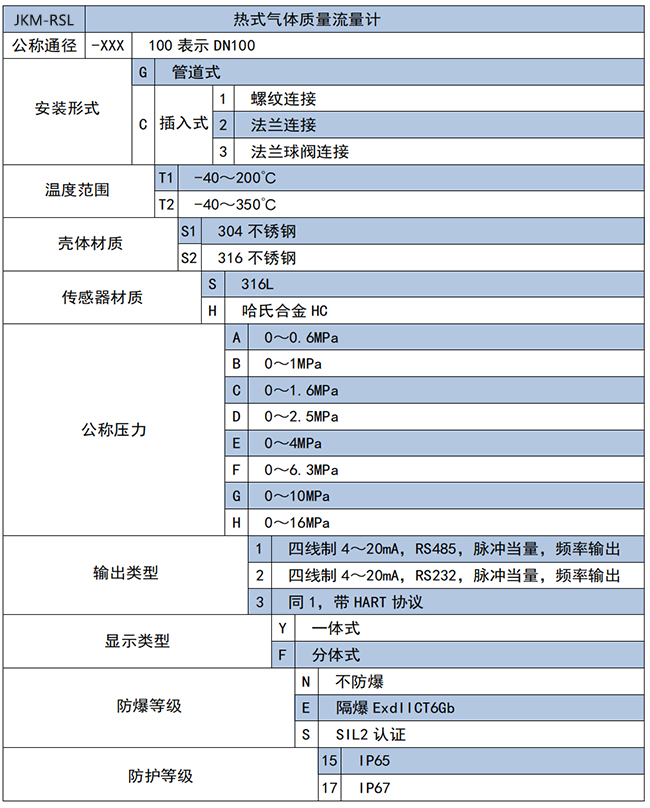

智能热式气体质量流量计选项样表:
